7113868.01 - sk POKYNY URČENÉ PRACOVNÍKOVI VYKONÁVAJÚCEMU INŠTALÁCIU
202
16. ELEKTRICKÉ ZAPOJENIE
17. ZAPOJENIE IZBOVÉHO TERMOSTATU
t PUWPSUFOBQÈKBDJVTWPSLPWOJDVPCSÈ[PLQPEʠBQPQJTVWQSFEDIÈE[BKÞDFKʊBTUJ
t WZCFSUFNPTUÓLOBDIÈE[BKÞDJTBOBTWPSLÈDIB
t EWPKWPEJʊPWâLÈCFMQSFWMFʊUFDF[PUWPSB[BQPKUFIPLUâNUPTWPSLÈN
UPOZORNENIE
V prípade, že je spotrebič zapojený priamo k zariadeniu na podlahové vykurovanie, musí byť zabezpečené, že pracovník vykonávajúci
inštaláciu namontuje aj ochranný termostat, ktorý bude chrániť zariadenie pred prehriatím.
Elektrická bezpečnosť spotrebiča je zaručená iba v prípade jeho sprá
vneho zapojenia k účinnému uzemneniu, v súlade s platnými
bezpečnostnými normami.
Kotol treba zapojiť do elektrickej siete s jednofázovým napájaním s napätím 230 V s uzemnením, a to prostredníctvom dodávaného
trojvodičového kábla, ktorý rešpektuje polaritu FÁZA - NEUTRÁL.
Zapojenie treba vykonať prostredníctvom bipolárneho vypínača so vzdialenosťou kontaktov minimálne 3 mm.
V prípade výmeny elektrického napájacieho kábla treba použiť harmonizovaný kábel “HAR H05 VV-F” 3x0,75 mm
2
s maximálnym
priemerom 8 mm.
…Prístup k napájacej svorkovnici
t LPUPMPEQPKUFPEFMFLUSJDLÏIPOBQÈKBOJBQPNPDPVCJQPMÈSOFIPWZQÓOBʊB
t PETLSVULVKUFEWFVQFWʥPWBDJFTLSVULZPWMÈEBDJFIPQBOFMBLPUMB
t PUPʊUFPWMÈEBDÓQBOFM
t TOÓNUFLSZUBPELSZKUFFMFLUSJDLÏ[BQPKFOJBPCSÈ[PL
Poistky, rýchleho typu 2A, sú začlenené do napájacej svorkovnice (vyberte čierny držiak poistky, aby ste ju mohli skontrolovať a/alebo
vymeniť).
(L) = Fáza (hnedý)
(N) = Neutrálny (modrý)
= Uzemnenie (žlto-zelený)
(1) (2) = Kontakt izbového termostatu
DÔLEŽITÉ UPOZORNENIE: dodržiavajte polaritu napájania L (FÁZA) - N (NEUTRÁL).

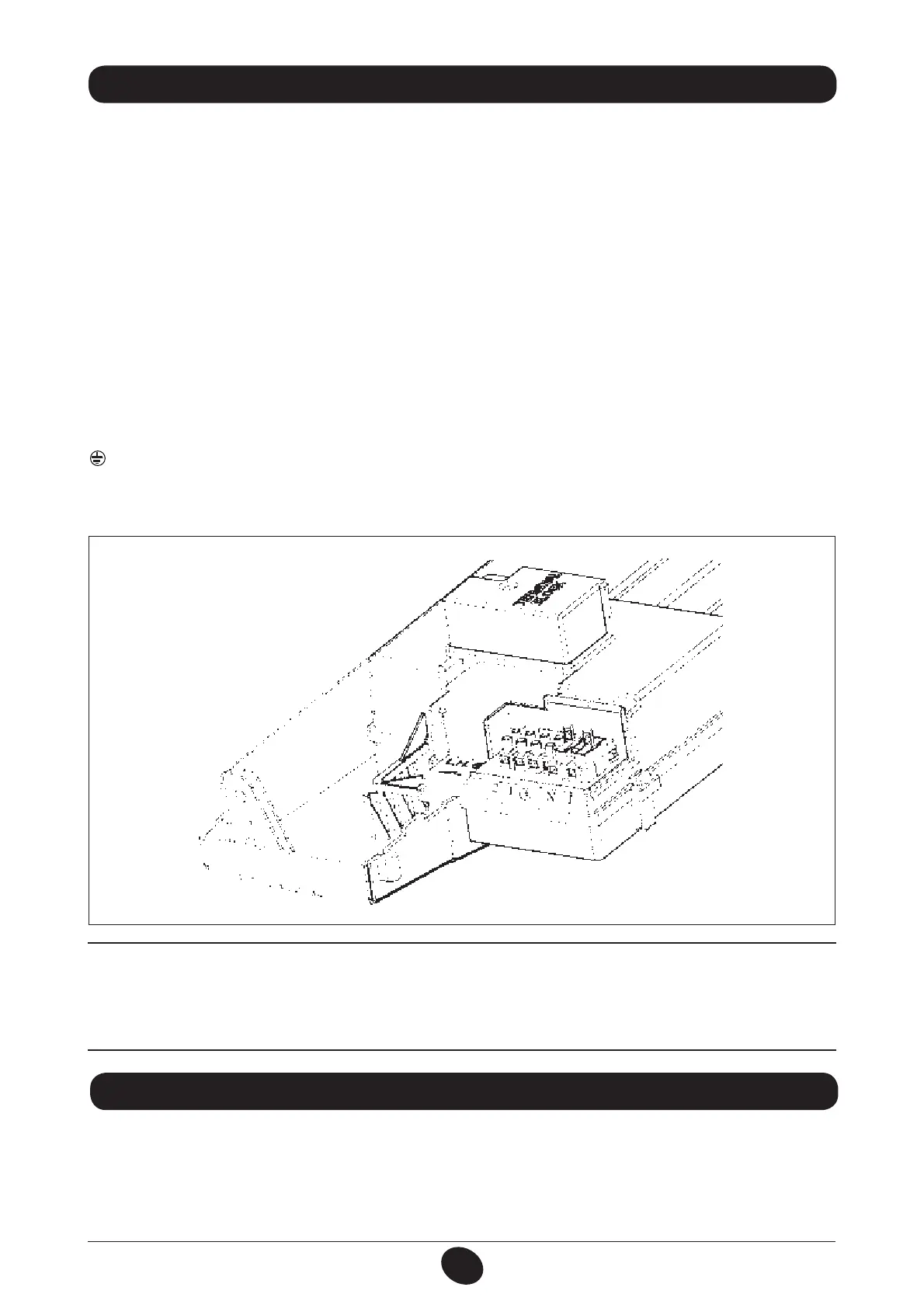

Obrázok 11
+/G G
