INSTRUCTIONS FOR FITTERS

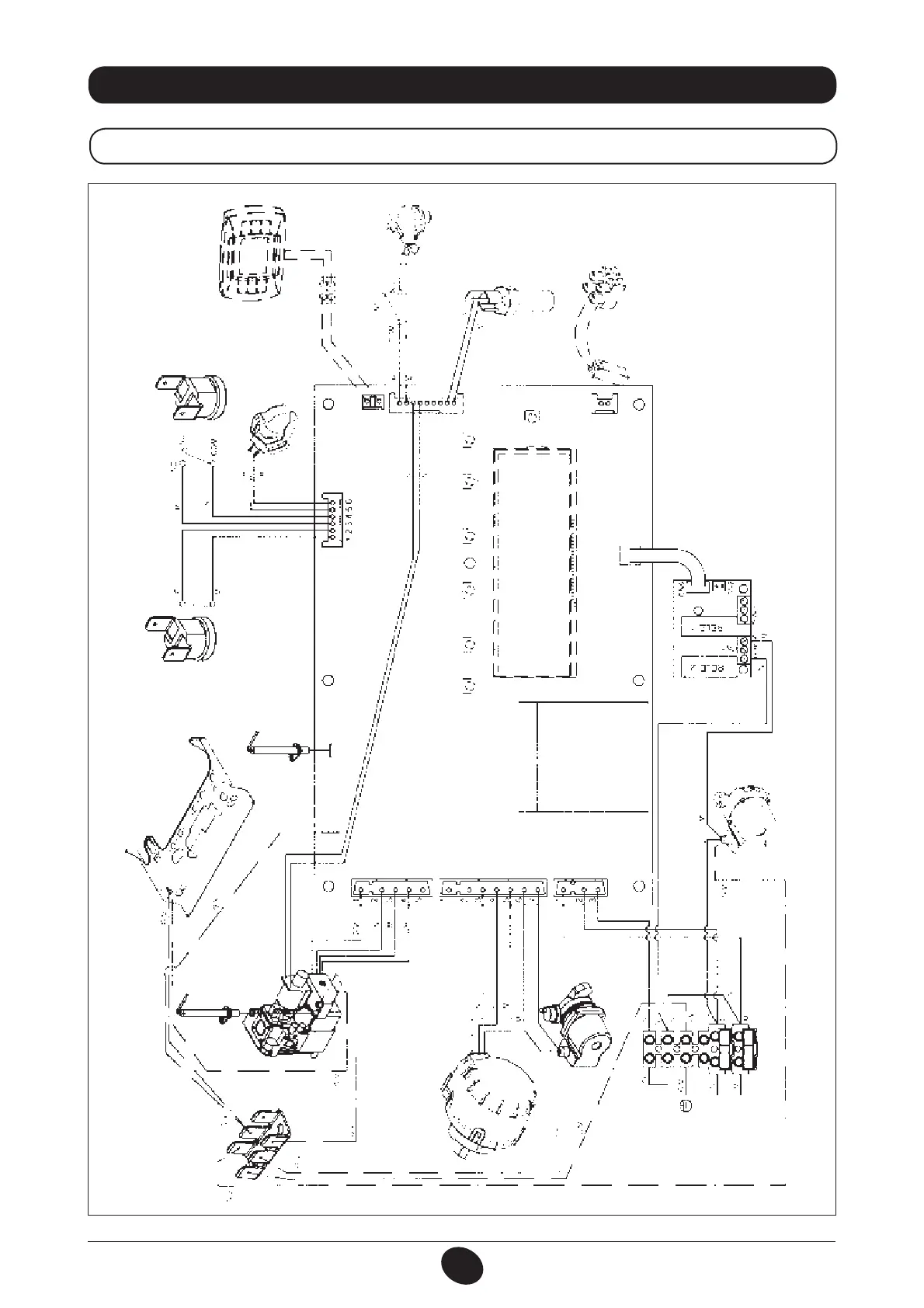

36. WIRING DIAGRAM
240 i - 280 i
DOMESTIC HOT
WATER NTC
PROBE
HYDRAULIC
PRESSURE SWITCH
NTC HEATING
SENSOR
FUMES
THERMOSTAT
SAFETY THERMOSTAT
FLAME SENSING
ELECTRODE
IGNITION
ELECTRODE
GAS VALVE
THREE-WAY VALVE
HEATING
CIRCUIT PUMP
THERMOSTAT
MAINS POWER
SUPPLY
POWER SUPPLY TERMINAL BLOCK
FITTING FOR EXTERNAL
PROBE
DHW CIRCUIT PUMP
Cable colours
C = Light blue
M = Brown
N = Black
R = Red
G/V = Yellow/Green
B = White
V = Green
CG_2322 / 1311_0701
