POKYNY PRO INSTALATÉRY
PŘÍSLUŠENSTVÍ NA OBJEDNÁVKU
Dálkové ovládání není součástí balení kotle, ale je dodáváno na objednávku.
Otevřete kryt elektronické desky a připojte vodič (dodávaný s dvoupólovou svorkovnicí) na konektor CN7 elektronické desky kotle.
Připojte koncovky dálkového ovládání na dvoupólovou svorkovnici (obrázek 17).
28. ELEKTRICKÉ PŘIPOJENÍ DÁLKOVÉHO OVLÁDÁNÍ
0603_0305
0603_0306
Křivky kt
graf 3
graf 4
TM = Teplota na vstupu do topení
Te = Vnější teplota

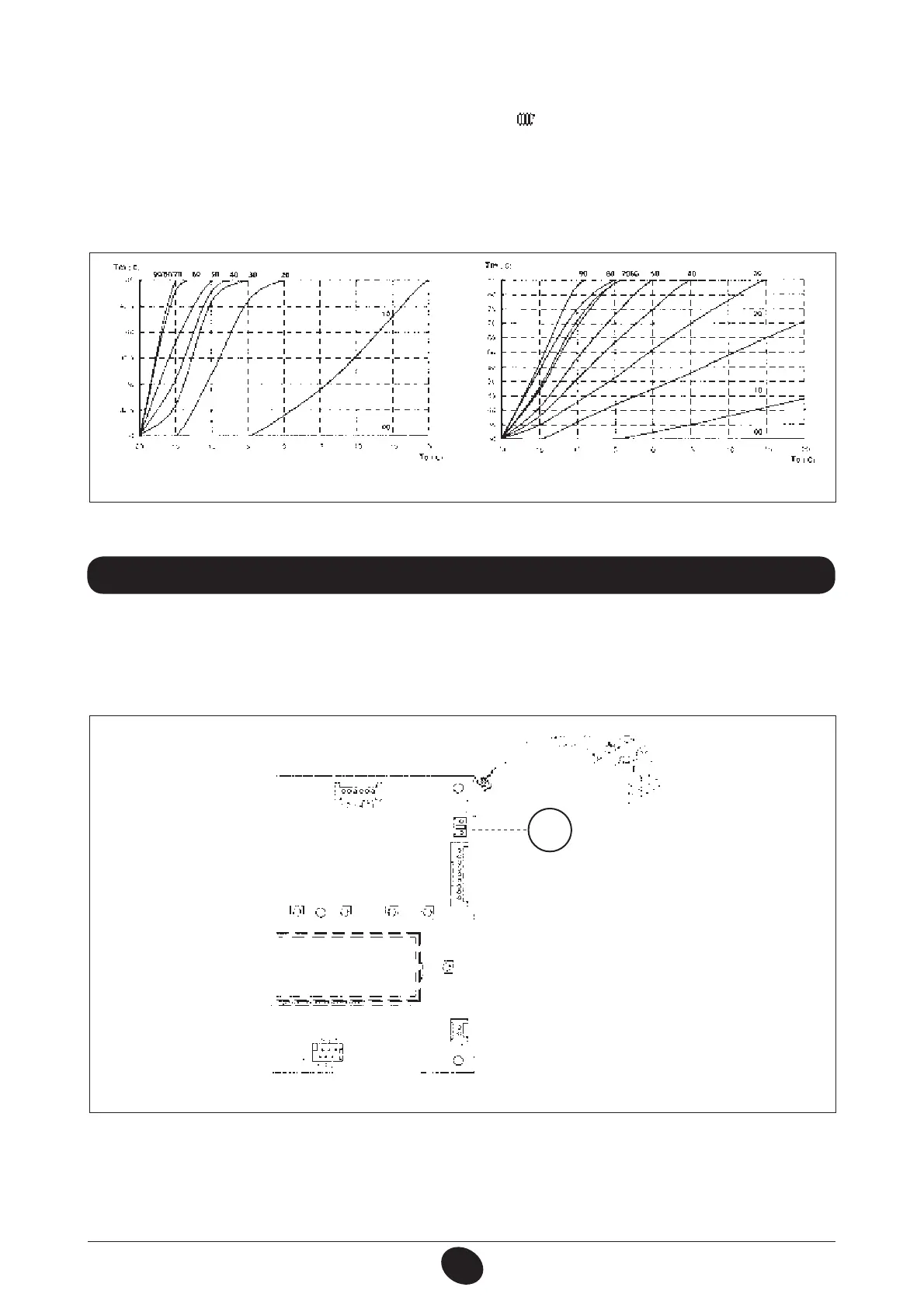

obrázek 17
0610_1302 / CG_1856
CN 7
Kotel je z výroby nastaven na připojení vnější sondy dodávané na objednávku.
Pro připojení sondy viz předcházející obrázek (koncovky 3-4) a také návod dodávaný s touto sondou.
V případě připojené vnější sondy slouží tlačítka +/- regulace teploty topení
(obrázek 1) k posunu křivek topení Kt (1...90). Grafy
3 a 4 zobrazují souvislost mezi nastavenou teplotou a příslušnými křivkami. Kromě zakreslených křivek mohou být nastaveny i křivky
mezipolohové.
DŮLEŽITÉ: Teplota na vstupu do topení TM je závislá na nastavení parametru F16 (kapitola 20). Maximální nastavitelná teplota
tudíž může být 85˚ nebo 45˚C.
