POKYNY URČENÉ PRACOVNÍKOVI VYKONÁVAJÚCEMU INŠTALÁCIU
212
DODÁVA SA V PRÍSLUŠENSTVE
Diaľkový ovládač netvorí súčasť vybavenia kotla, preto sa dodáva ako príslušenstvo.
Otvorte kryt elektronickej karty a zapojte káblik (dodáva sa spolu s dvojpólovou svorkovnicou) ku koncovke CN7 elektronickej karty
kotla. Zapojte koncovky diaľkového ovládača k dvojpólovej svorkovnici (obrázok 17).

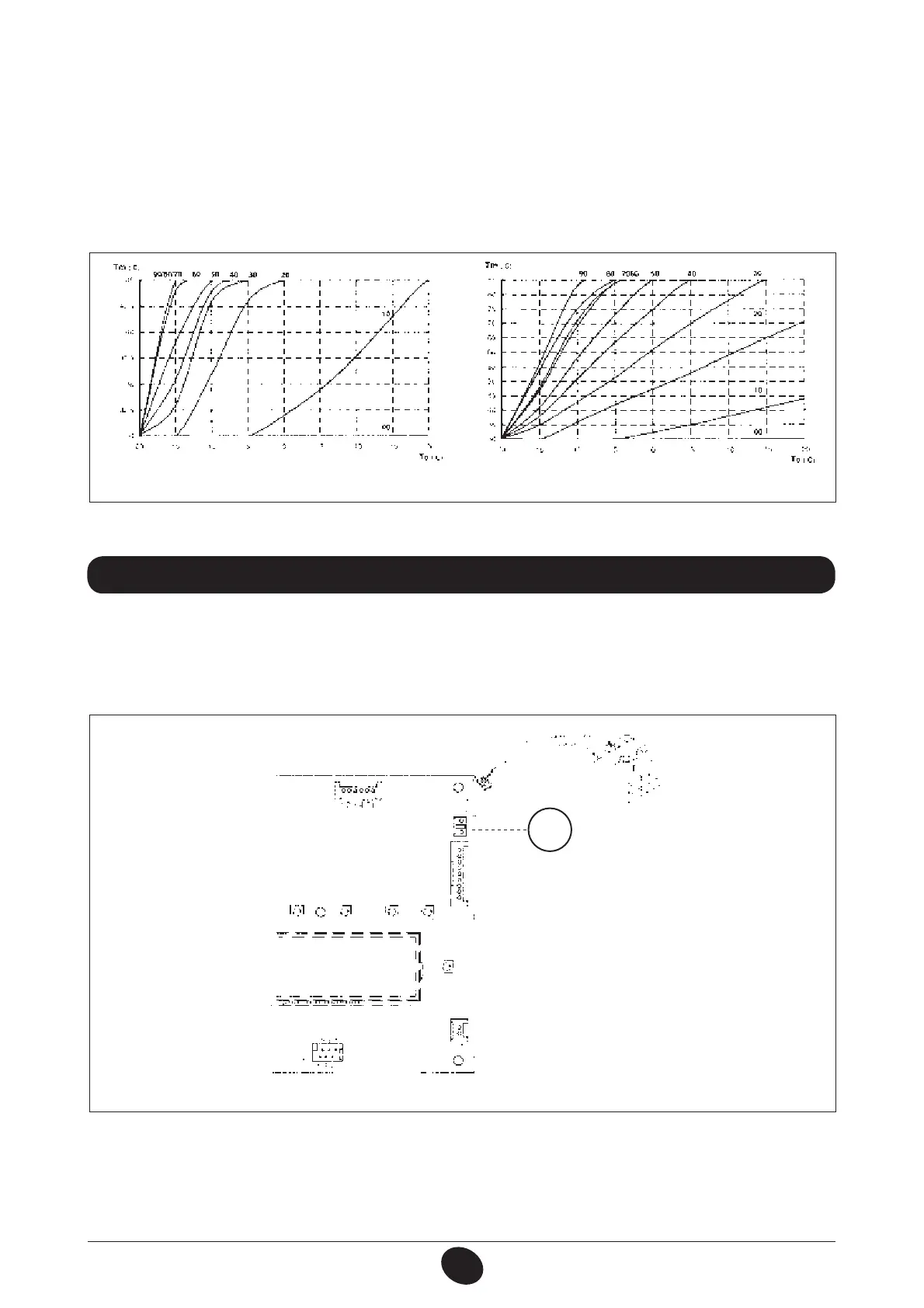

28. ELEKTRICKÉ ZAPOJENIE DIAĽKOVÉHO OVLÁDAČA
0603_0305
0603_0306
Krivky kt
Graf 3
Graf 4
TM = Teplota na vstupe do vykurovacieho okruhu
Te = Vonkajšia teplota
Obrázok 17
0610_1302 / CG_1856
CN 7
Kotol je určený na zapojenie jednej vonkajšej sondy, ktorá sa dodáva ako súčasť príslušenstva.
Pri jej zapojení postupujte podľa obrázku dolu a podľa pokynov v príručke sondy.
Keď je vonkajšia sonda zapojená k tlačidlám +/-, kt
oré slúžia na reguláciu teploty vo vykurovacom okruhu (obrázok 1), majú tieto tlačidlá
aj funkciu regulácie disperzného koecientu Kt (1…90). Grafy 3 a 4 podčiarkujú pomer medzi nastavenými hodnotami a príslušnými
krivkami. Okrem zobrazených kriviek možno nastaviť aj krivky nachádzajúce sa v stredných polohách.
DÔLEŽITÉ UPOZORNENIE: hodnota teploty na vstupe do rozvodného zariadenia TM závisí od nastavenia parametru
F16 (pozrite ods. 20). Max. nastaviteľná teplota, v závislosti od polohy, môže byť 85 alebo 45°C.
