POKYNY PRO INSTALATÉRY
29. ELEKTRICKÉ PŘIPOJENÍ K ZÓNOVÉMU SYSTÉMU
29.1 PŘIPOJENÍ DESKY RELÉ DODÁVANÉ JAKO PŘÍSLUŠENSTVÍ
Kontakt, odpovídající požadavku provozu zón, které nejsou kontrolovány dálkovým ovládáním, musí být paralelní a připojený na svorky
1-2 “TA” svorkovnice M1.
Je nutné odstranit můstek.
Zóna, která je kontrolována dálkovým ovládáním, je řízena elektrickým ventilem zóny 1 dle zobrazení 19.
29.2 PŘIPOJENÍ ZÓN
DŮLEŽITÉ: zkontrolujte, zda parametr F04 = 2 (dle nastavení při dodání – kapitola 20).
obrázek 18
RELÉ 2
RELÉ
1
KARTA RELÉ
KARTA KOTLU
CG_1840 7 1102_1704

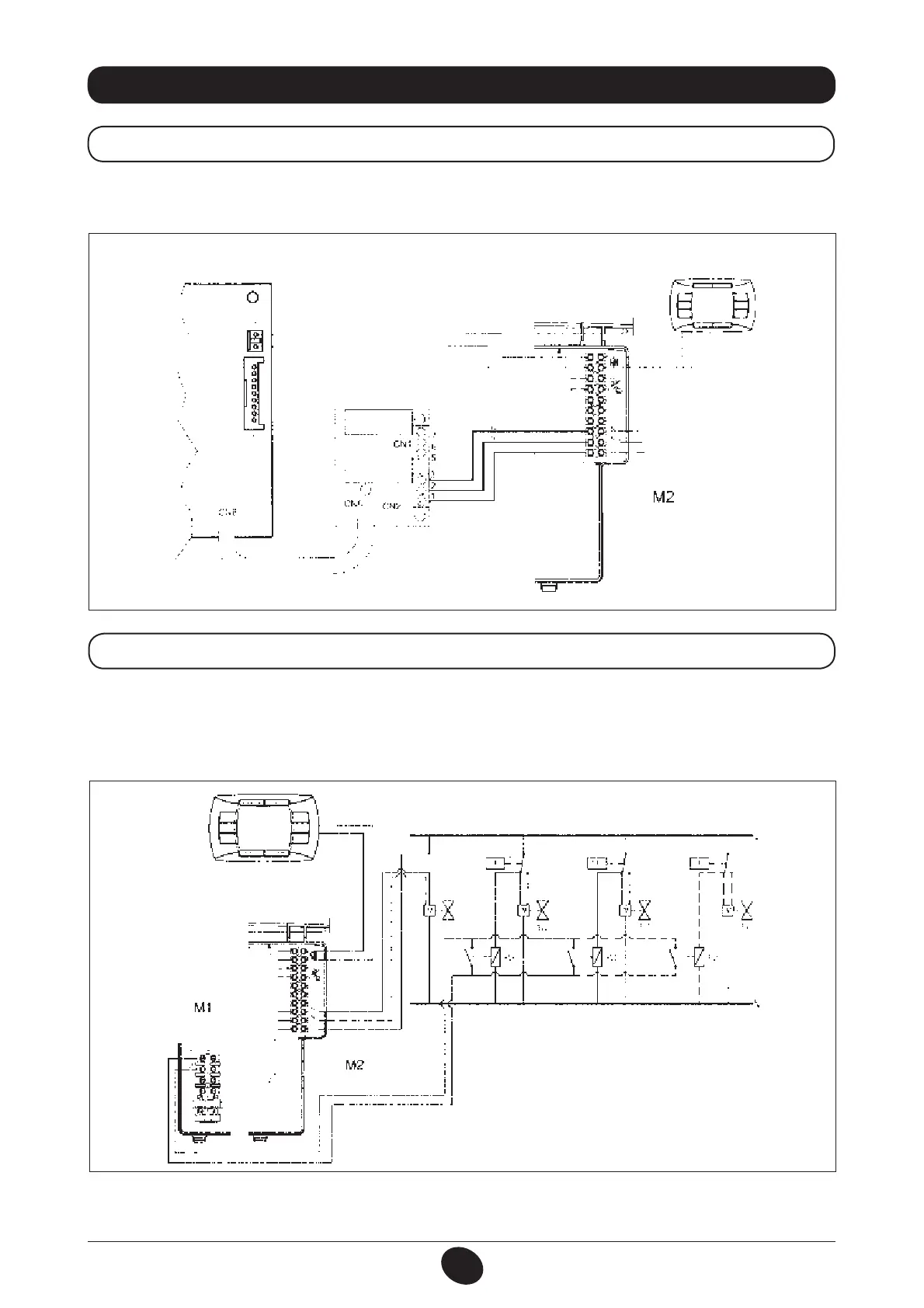

Pro vnější pomocné ovladače je k dispozici jedno relé. Připojte svorky 1-2-3 konektoru CN1 nacházejícím se na kartě relé k příslušným
svorkám 10-9-8 svorkovnice M2.
obrázek 19
ZÓNA 1
Elektroventil
ZÓNA 1
ZÓNA 1,
(DÁLKOVÁ
KONTROLA)
ZÓNA 2,
(PROSTOROVÝ
TERMOSTAT)
ZÓNA 3,
(PROSTOROVÝ
TERMOSTAT)
ZÓNA N,
(PROSTOROVÝ
TERMOSTAT)
CG_1825 / 1102_1705
