7113868.01 - sk POKYNY URČENÉ PRACOVNÍKOVI VYKONÁVAJÚCEMU INŠTALÁCIU
218

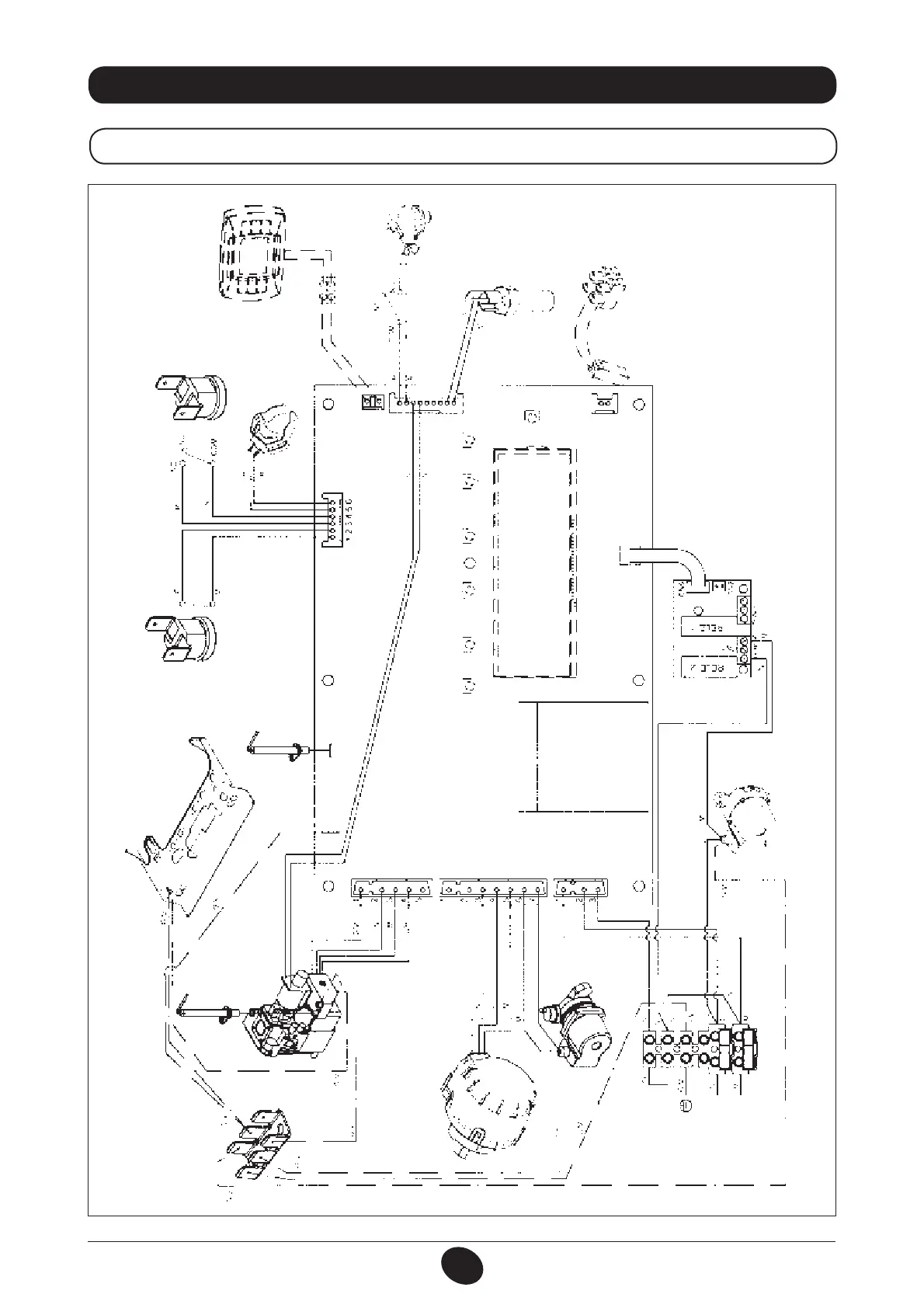

36. SCHÉMA ZAPOJENIA KONEKTOROV
240 i  280 i
Farby vodičov C = Belasý M = Hnedý N = Čierny R = Červený G/V = Žlto-zelený B = Biely V = Zelený
DISPOZÍCIA ZAPOJENIA
VONKAJŠEJ SONDY
ZAPAĽOVACIA
ELEKTRÓDA
POISTNÝ
TERMOSTAT
KONTROLNÁ
ELEKTRÓDA
PLYNOVÁ
ARMATÚRA
NAPÁJACIA SIEŤ
TROJCESTNÝ
VENTIL
NAPÁJACIA SVORKOVNICA
SONDA NTC
KÚRENIA
SONDA NTC
TÚV
TLAKOVÝ SPÍNAČ
KÚRENI
A
S
PALÍN
TERMOS
TAT
PRIPOJENIE
PRIEST
OROVÉHO
TERMOSTATU
ČERPADLO
VYKUROVACIEHO
OKRUHU
ČERPADLO
OKRUHU TÚV
