417102012_LMI02.doc - 108 - Rev. 9-07.08
5.8 Message d’erreur prédosage
La sortie de relais prédosage peut par exemple être utilisée pour l’amorçage d’une pompe
supplémentaire pour la préparation initiale. Cette sortie peut être activée dans les
CONFIGURATION FONCTIONS sous SORTIE PRÉDOSAGE SÉPARÉE avec OUI
(réglage usine NON).
Pendant le prédosage, la sortie du relais est activée simultanément avec la sortie SP1.
5.9 Application spéciale « CIP »
Avec l’application spéciale « CIP séparation de phase », l’appareil de mesure de
conductivité LMI 02 permet la mesure exacte de la concentration de solutions de nettoyage
et de désinfection alcalines ou acides.
Dans ce mode de fonctionnement, le LMI 02 compare la valeur de conductivité mesurée à
deux valeurs limites préréglées (SP1 et SP2). Quand les valeurs limites sont dépassées
positivement ou négativement, 2 signaux de commande sans potentiel restent disponibles.
Ces signaux de commande ou la sortie en courant 0/4 - 20 mA (cette dernière correspond
à 0 - 100 % de la plage de mesure réglée) sont destinés à la commande automatique en
fonction de la conductivité de vannes dans l’installation CIP par l’intermédiaire d’un SPS.

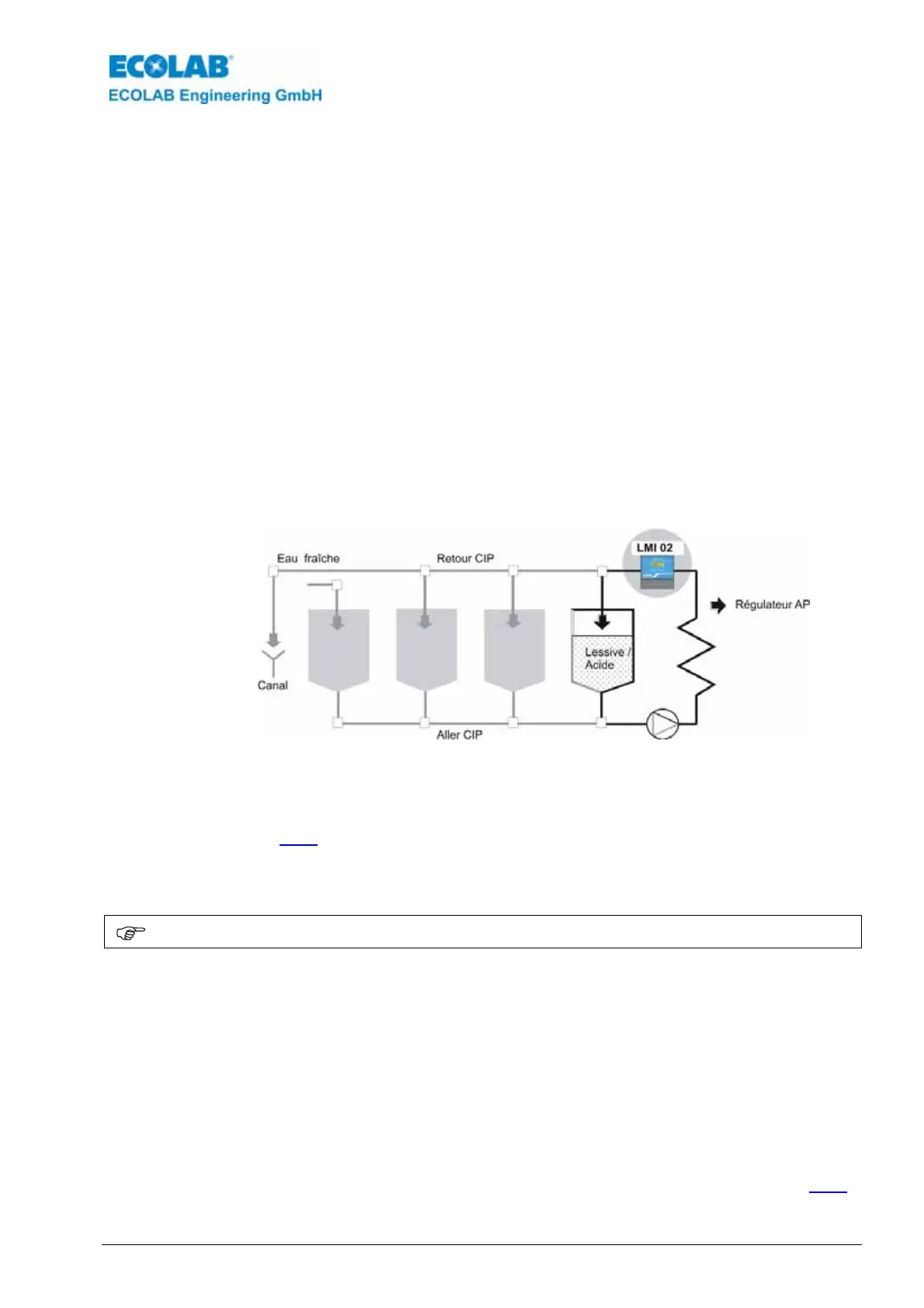

Fig. 5.3
5.9.1 Commutation en mode CIP
La commuta
tion en mode CIP s’effectue dans les CONFIGURATION FONCTIONS
(voir chapitre 7.4.2
). (Réglage usine : Mode AS = mode de remplissage
5.9.2 Changements de fonctions par rapport au mode AS
INDICATION
Les fonctions disponibles uniquement en mode AS ne sont plus affichées en mode de
commande.
- Pour l’approximation de la valeur de consigne, SP1 ne fonctionne plus en
« fonctionnement impulsion-pause », mais en tant que valeur limite avec une hystérésis
d’environ 0,5 %.
- La surveillance du temps de dosage max. pour SP1 est inactive.
- Prédosage impossible
- Entrée barrage de dosage inactive
- Entrée niveau inactive
- Fonctions de commande en l’état de livraison :
Relais SP1 enclenche pour valeur réelle > valeur limite SP1
Relais SP2 enclenche pour valeur réelle > valeur limite SP2
L’inversion de fonction de commande est possible séparément pour chaque valeur limite
dans les CONFIGURATION FONCTIONS sous INVERSION SORTIE (voir chapitre 7.4.5
).
