417102012_LMI02.doc - 32 - Rev. 9-07.08
7.3.4.2 Störmeldung bei Dosierzeit-Überschreitung (t
max.
-Funktion)
Wenn die Reinigerkonzentration den voreingestellten Sollwert deutlich unterschreitet so
dass die Dosierpumpe dauernd eingeschaltet ist, wird parallel eine Alarmverzögerungszeit
gestartet. Wird die Soll-Konzentration innerhalb der eingestellten Zeit (t
max
) nicht wieder
erreicht, erfolgt die Störmeldung. Durch Festlegung einer Alarmverzögerungszeit
(MAXIMALE DOSIERZEIT) kann verhindert werden, dass der Alarm bereits bei einem
kurzfristigen, unbedeutenden Absinken der Konzentration ausgelöst wird (werkseitig sind
0180 s eingestellt).
Nach Ablauf der eingestellten Zeit (t
max
) wird die Dosierung (über Relais-Ausgang SP1)
unterbrochen, im Display die Störmeldung „KEIN REINIGER / DOSIERUNG PRÜFEN“
angezeigt und der externe Störmeldeausgang aktiviert.
Die Störmeldung kann durch Drücken einer beliebigen Taste quittiert werden.

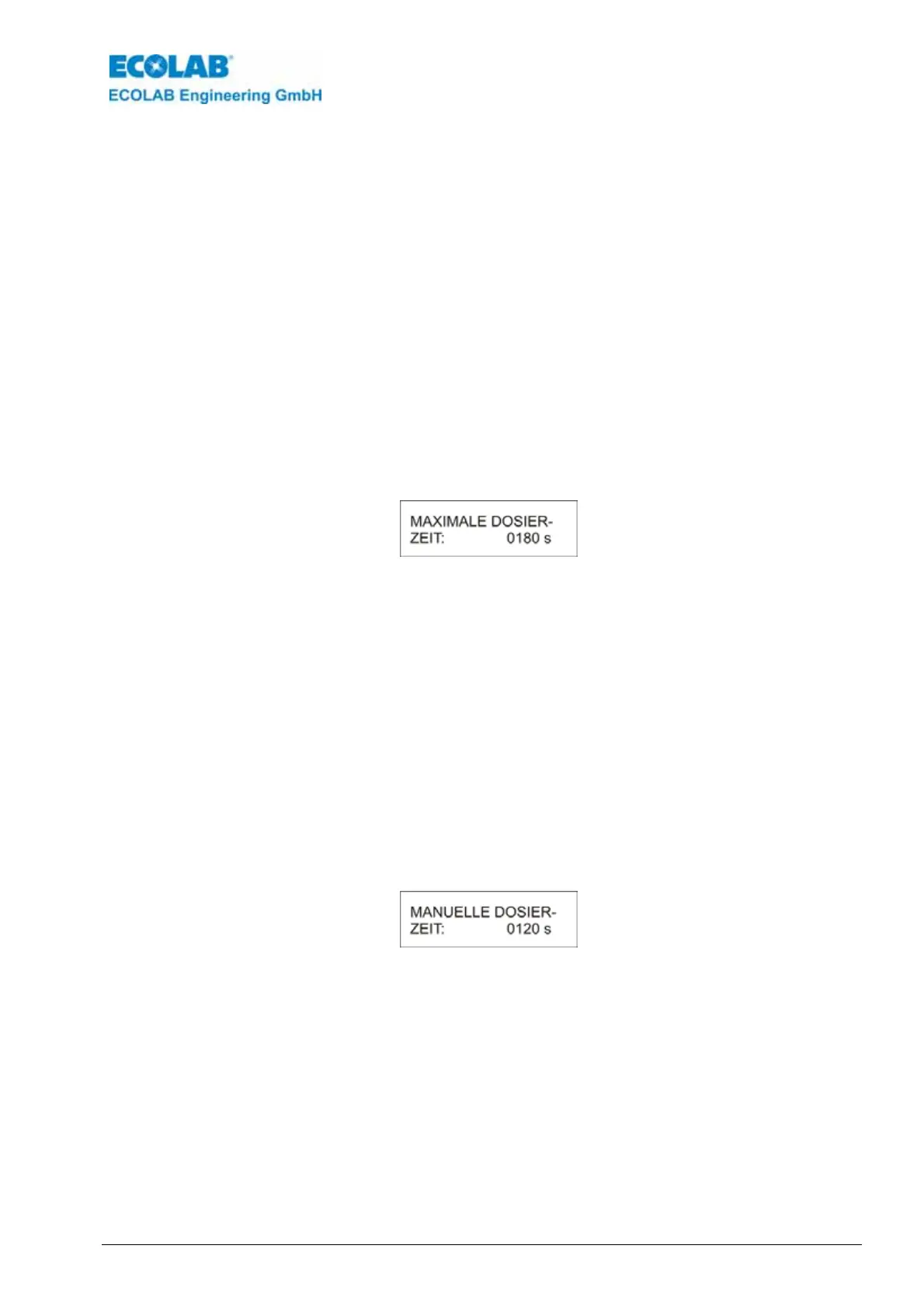

Die Alarmverzögerungszeit ist wie folgt einzustellen:
1. Das Menü STÖRMELDE-EINSTELLUNGEN aktivieren.
2. Die ↵-Taste drücken.
3. NEXT-Taste drücken
4. Mit den Tasten oder den gewünschten Wert an der jeweils blinkenden
Stelle einstellen.
Mit der ↵-Taste kann die nächste Stelle angewählt werden.
Die Zeit kann von 10 bis 9999 s in Schritten von 1 s eingestellt werden.
5. Zur Bestätigung die NEXT-Taste drücken.
7.3.4.3 Einstellung der manuellen Dosierzeit
Der Ausgang SP1 kann in den SERVICE-FUNKTIONEN im
Menü „AUSGANG SP1
T=0120 s“ aktiviert werden. Die Einschaltzeit ist durch die eingestellte MANUELLE
DOSIERZEIT begrenzt (werkseitig sind 0120 s eingestellt).
Die manuelle Dosierzeit ist wie folgt einzustellen:
1. Das Menü STÖRMELDE-EINSTELLUNGEN aktivieren.
2. Die ↵-Taste drücken.
3. NEXT-Taste so oft drücken bis nachfolgendes Menü angezeigt wird:
4. Mit den Tasten oder den gewünschten Wert an der jeweils blinkenden
Stelle einstellen.
Mit der ↵-Taste kann die nächste Stelle angewählt werden.
Die Zeit kann von 1 bis 9999 s in Schritten von 1 s eingestellt werden.
5. Zur Bestätigung die NEXT-Taste drücken.
