417102012_LMI02.doc - 23 - Rev. 9-07.08

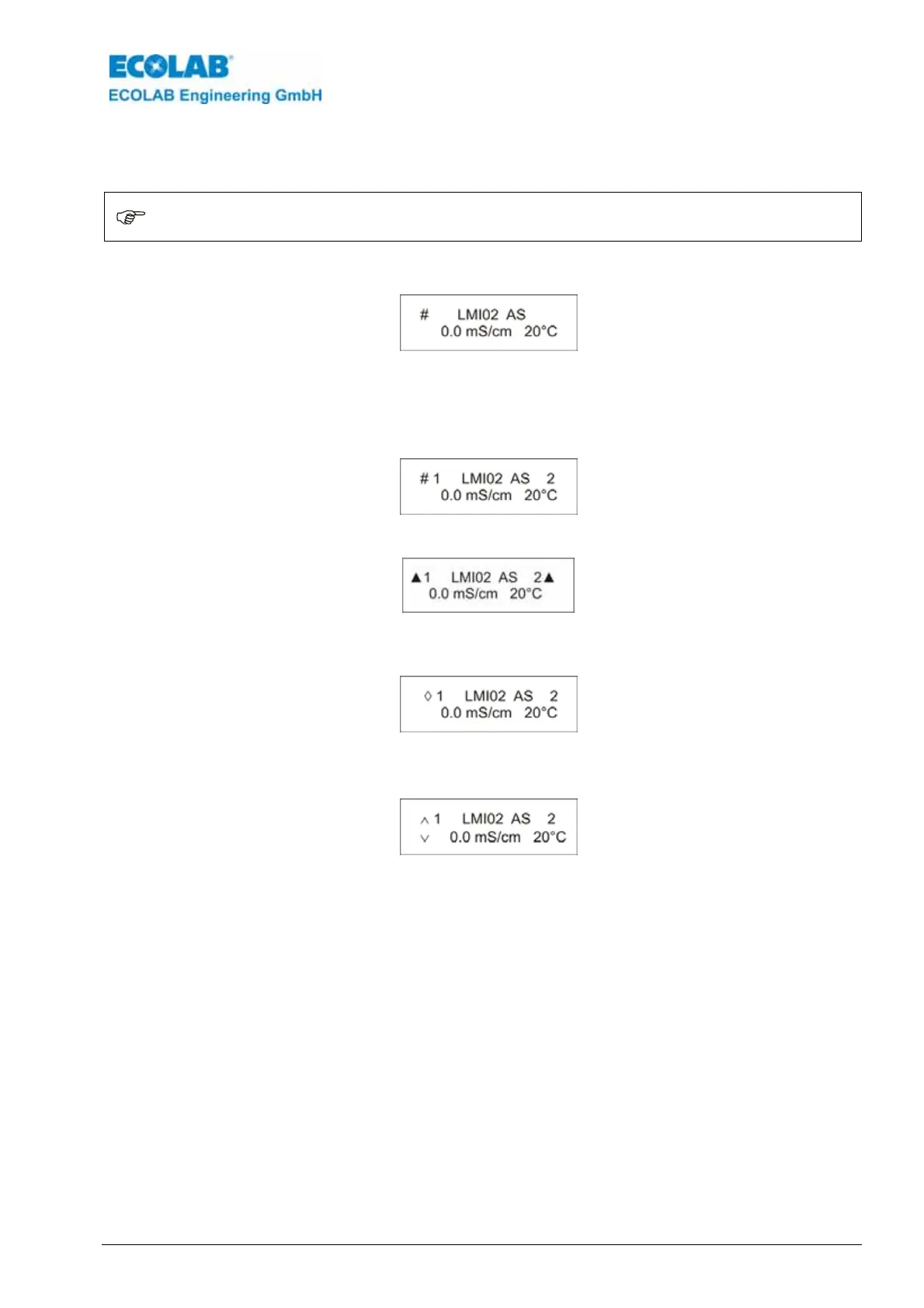

7.1.2 Anzeigen während des Betriebsablaufes
7.1.2.1 Anzeigen im AS-Mode (Aufschärfmodus)
HINWEIS
Die Leitfähigkeits-Anzeige blinkt bei LF-Werten > 200mS/cm (LF-Wert ist außerhalb der
Sollwerteinstellgrenze). Leitfähigkeits- und Temperatur-Messbereichsüberschreitungen
werden mit blinkenden Balken ( - - - ) angezeigt.
Ohne Aktivierung der Grenzwerte für SP1 und SP2 (bei Konzentrations-Einstellung “AUS“)
und bei offenem Dosiersperre-Kontakt (SP1 ist gesperrt).
Die Aktivierung der Grenzwerte SP1 und/oder SP2 wird mit der jeweiligen Ziffer angezeigt
(SP1 links oben, SP2 rechts oben).
Das Doppelkreuz (#) zeigt an, dass SP1 über den Dosiersperre-Eingang (Kontakt offen)
gesperrt ist. Bei geschlossenem Dosiersperre-Kontakt wird SP1 freigegeben und das
Doppelkreuz (#) wird nicht mehr angezeigt.
Das Einschalten der Relais SP1/SP2 wird mit einem Dreieck (▲) vor bzw. hinter der
jeweiligen Ziffer angezeigt.
Falls eine Vordosierung aktiviert ist, wird während der Vordosierzeit anstelle des
Doppelkreuzes (#) oder des Dreieckes (▲) (abhängig von der Konfiguration) eine Raute (◊)
angezeigt.
Falls eine Vordosierverzögerungszeit eingestellt ist, wird während des Ablaufes der
Verzögerungszeit anstelle der Raute (◊) ein Pfeil nach oben ٨ und ein Pfeil nach unten ٧( )
angezeigt.
