8 Vérification de l’affichage de la conductivité
La vérification de l’affichage de la conductivité du LMI02 peut être effectuée avec la
simulateur de conductivité pour LMIT08, n° d’article 289190 ou avec la boîte de calibrage
pour Multronic, n° d’article 255195. Il est également possible de plonger la cellule de
mesure dans une solution-échantillon de conductivité connue.
PRUDENCE !
Pour la vérification de l’affichage de la conductivité et de la sortie en courant, la cellule
de mesure doit être portée à une température de 20°C.
Lors de l’utilisation d’un simulateur il est possible d'appuyer sur la touche ↵ pour
afficher la valeur de conductivité non compensée (un * apparaît devant l’affichage de
la conductivité). La sortie en courant est également alignée sur la valeur non
compensée.
Sortie en courant sur le LMI02
LMI02
Plage de
mesure
Avec simulateur pour LMIT08
n° d’article 289190
Valeur de résistance
(inscription)
Affichage de
la conductivité
Sur le LMI02
0..20 mA 4..20 mA
0... 20 mS/cm 383 Ω (20,0 mS) 18,0 mS/cm 18,0 mA 18,4 mA
0...200 mS/cm 38,3 Ω (200 mS) 180 mS/cm 18,0 mA 18,4 mA
Sortie en courant sur le LMI02
LMI02
Plage de
mesure
Avec simulateur pour
Multronic
n° d’article 255195
Valeur de résistance
(inscription)
Affichage de
la conductivité
Sur le LMI02
0..20 mA 4..20 mA
0... 20 mS/cm 345 Ω (20,0 mS) 20,0 mS/cm 20,0 mA 20 mA
0...200 mS/cm 34,5 Ω (200 mS) 200 mS/cm 20,0 mA 20 mA
L’adaptation de l’affichage de la conductivité est décrite dans la notice technique LMI02 au
chapitre 7.3.2.1
.

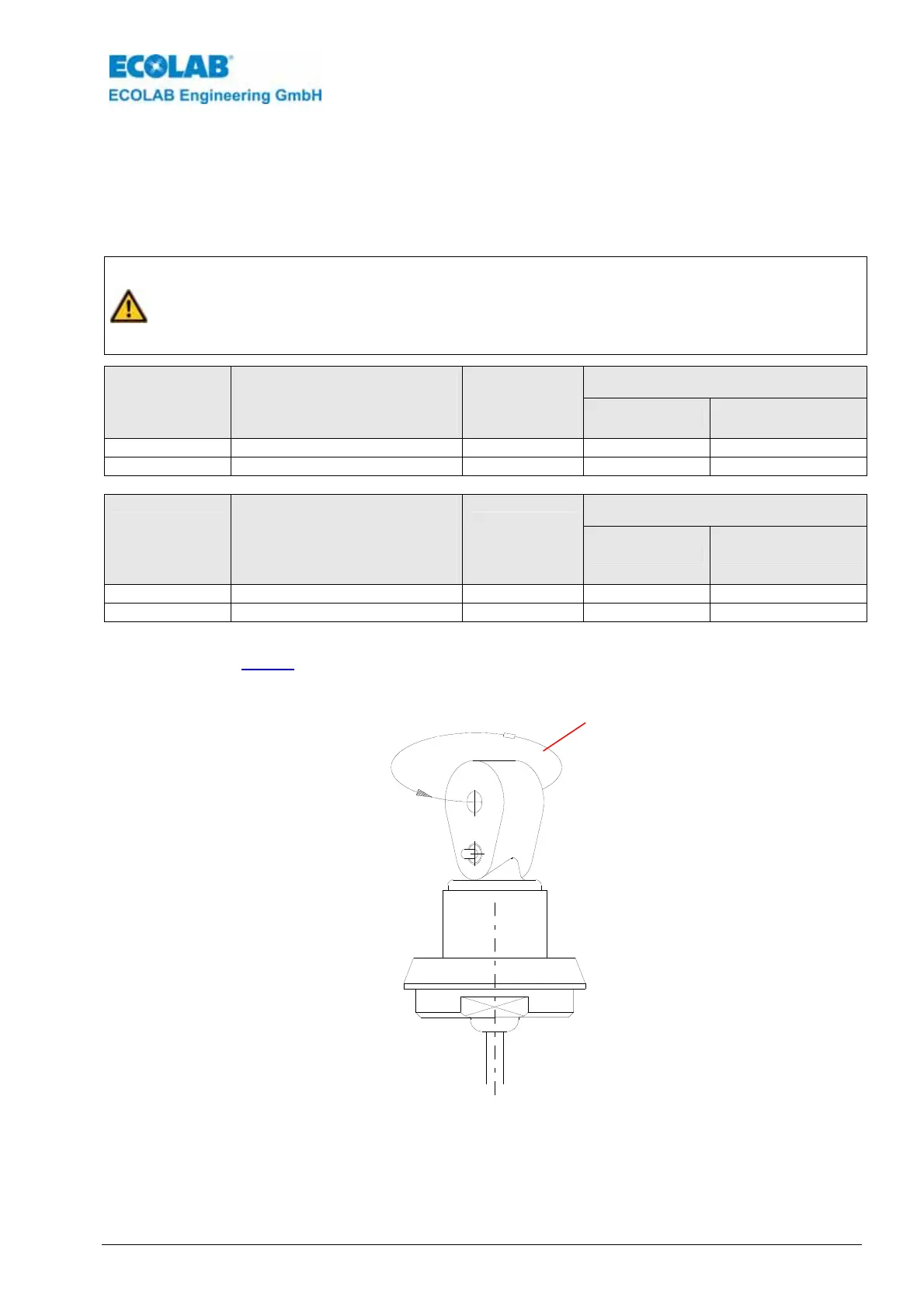

fig. 8.1
Résistance de boucle
(résistance de simulation)
