417102012_LMI02.doc - 109 - Rev. 9-07.08
6 Installation
6.1 Raccordement mécanique
6.1.1 Installation de l’appareil de mesure et de réglage de la conductivité LMI 02
L’appareil de mesure et de réglage de la conductivité LMI 02 est conçu comme appareil
mural fixé au moyen de 4 vis.
6.1.2 Montage sur tuyau (robinetterie débit)
AVERTISSEMENT
L’alésage transversal de la cellule de mesure est par principe être aligné
parallèlement à l’axe du tuyau, c’est-à-dire dans le sens d'écoulement du fluide.
INDICATION
Des déviations peuvent fausser les valeurs mesurées (formation de tourbillons). Le
contrôle de la position de montage peut être effectué à l’aide des flèches de marquage
sur l’adaptateur de la cellule de mesure. Montage préférentiel dans des conduites
verticales avec sens de débit du bas vers le haut.
La distance entre le capteur de mesures et l’appareil ne doit pas être supérieure à 20 cm
max.

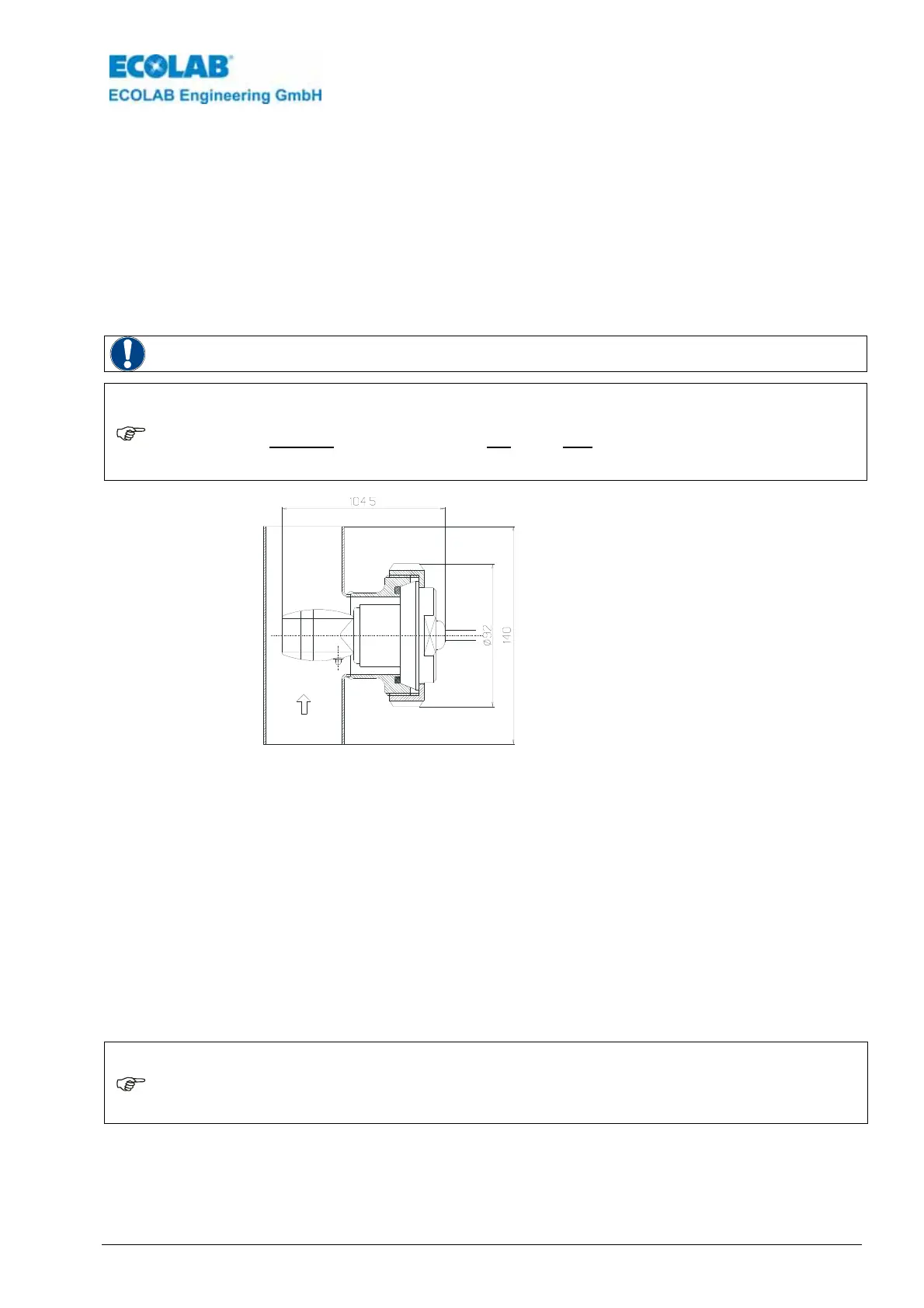

Fig. 6,1
Montage
N° d’article pour la cellule de mesure 0,2 m en
PEEK avec adaptateur PVDF : 287604
N° d’article pour la cellule de mesure 0,2 m en PP
avec adaptateur PP : 287622
N° d’article pour robinetterie de débit 287507
Placer la cellule de mesure dans la robinetterie de débit et fixer à l’aide de l’écrou-raccord.
Raccordement de tuyau :
Type : Raccord (DIN 11851)
Matériau : 1.4301
Diamètre : DN 50
Raccordement de la cellule de mesure :
Type : Raccord laitier vissé (DIN 11851)
Matériau : PEEK ou PP
diamètre : DN 50
6.1.3 Montage sur la paroi de la cuve
INDICATION
Le point d'installation doit être choisi de façon à garantir un brassage suffisant au niveau
de la cellule de mesure et qu’elle se trouve, même pendant la circulation, nettement au-
dessous du niveau minimal de la solution de nettoyage. L’alésage transversal de la
cellule de mesure doit être aligné verticalement ou jusqu’à un angle maximal de 45°. La
distance entre la cellule de mesure et l’appareil ne doit pas être supérieure à 20 cm max.
