6.1.3.1 Montage sur la paroi de cuve par raccord à souder selon DIN 11851
Percer la pa
roi de cuve à l’endroit prévu, diamètre d’alésage 49 mm.
Souder le raccord de manière appropriée.
INDICATION
La non-observation du choix de matériaux pour ce concerne le raccord entre paroi de
cuve, électrode de soudage, raccord à souder (matériau 14301) et le post-traitement du
joint de soudure, peut causer de la corrosion au niveau du joint de soudure.
Poser le joint dans le raccord à souder.
Placer la cellule de mesure avec l’adaptateur de l’extérieur dans le raccord et fixer à l’aide
de l’écrou-raccord.
L’alignement de l’alésage de mesure peut être contrôlé à l’aide de la flèche marquée sur
l’arrière de la cellule de mesure.

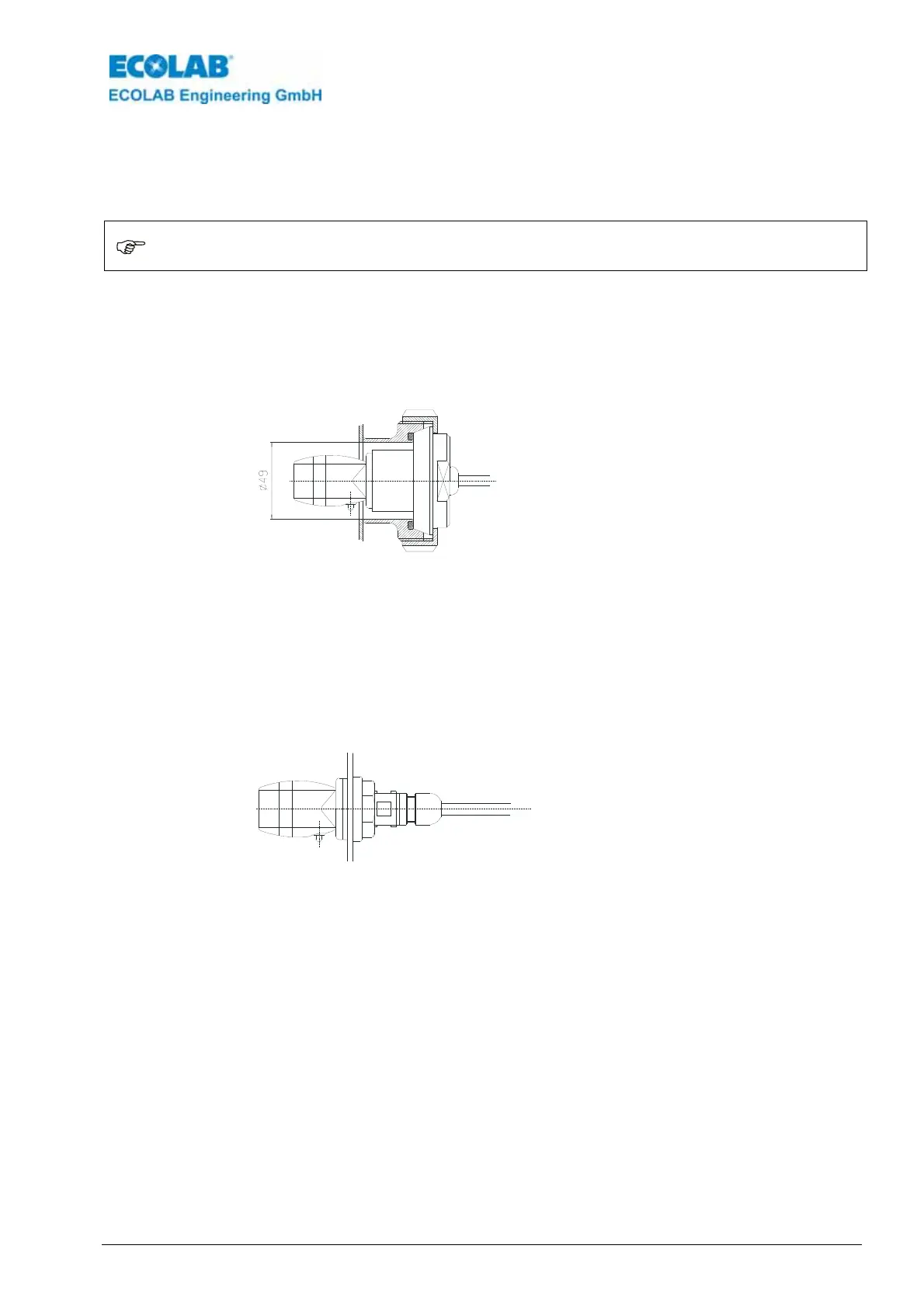

Fig. 6.2
Type : Raccord laitier vissé (DIN 11851)
Diamètre : DN 50
N° d’article pour la cellule de mesure 0,2 m en
PEEK avec adaptateur PVDF : 287604
N° d’article pour la cellule de mesure 0,2 m en PP
avec adaptateur PP : 287622
6.1.3.2 Montage sur la paroi de la cuve directement au mo
yen de l’écrou-raccord (pour paroi
de cuve droite)
Percer la paroi de cuve à l’endroit prévu, diamètre d’alésage 21 mm.
Placer la cellule de mesure par l’intérieur de la cuve dans l’alésage après avoir inséré le
joint plat.
Fixer la cellule de mesure à l’aide de l’écrou-raccord avec le joint inséré.
Fig. 6.3
Type : Raccord vissé
Alésage débouchant : 21 mm
N° d’article pour cellule de mesure 0,2m en PP
287413
