8 Überprüfung der Leitfähigkeits-Anzeige
Die Leitfähigkeitsanzeige des LMI02 kann mit dem Leitfähigkeitssimulator für LMIT08,
Artikel-Nr. 289190 oder mit der Kalibrier Box für Multronic, Artikel-Nr. 255195 überprüft
werden. Auch das Eintauchen der Messzelle in eine Musterlösung bekannter Leitfähigkeit
ist möglich.
VORSICHT
Zur Überprüfung der Leitfähigkeitsanzeige und des Stromausganges sollte die Messzelle
auf 20°C gebracht werden.
Bei Benutzung eines Simulators kann die ↵-Taste gedrückt werden, um den
unkompensierten Leitfähigkeitswert anzuzeigen (ein * wird vor der LF-Anzeige
eingeblendet). Der Stromausgang wird ebenfalls auf den unkompensierten Wert
angepasst.
Stromausgang am LMI02
LMI02
Messbereich
Mit Simulator für LMIT08
Art.-Nr. 289190
Widerstandswert (Beschriftung)
LF-Anzeige
am LMI02
0..20 mA 4..20 mA
0... 20 mS/cm 383 Ω (20,0 mS) 18,0 mS/cm 18,0 mA 18,4 mA
0...200 mS/cm 38,3 Ω (200 mS) 180 mS/cm 18,0 mA 18,4 mA
Stromausgang am LMI02
LMI02
Messbereich
Mit Simulator für Multronic
Art.-Nr. 255195
Widerstandswert (Beschriftung)
LF-Anzeige
am LMI02
0..20 mA 4..20 mA
0... 20 mS/cm 345 Ω (20,0 mS) 20,0 mS/cm 20,0 mA 20 mA
0...200 mS/cm 34,5 Ω (200 mS) 200 mS/cm 20,0 mA 20 mA
Eine Anpassung der Leitfähigkeitsanzeige ist in der Bedienungsanleitung LMI02 unter
Kapitel 7.3.2.1
beschrieben.

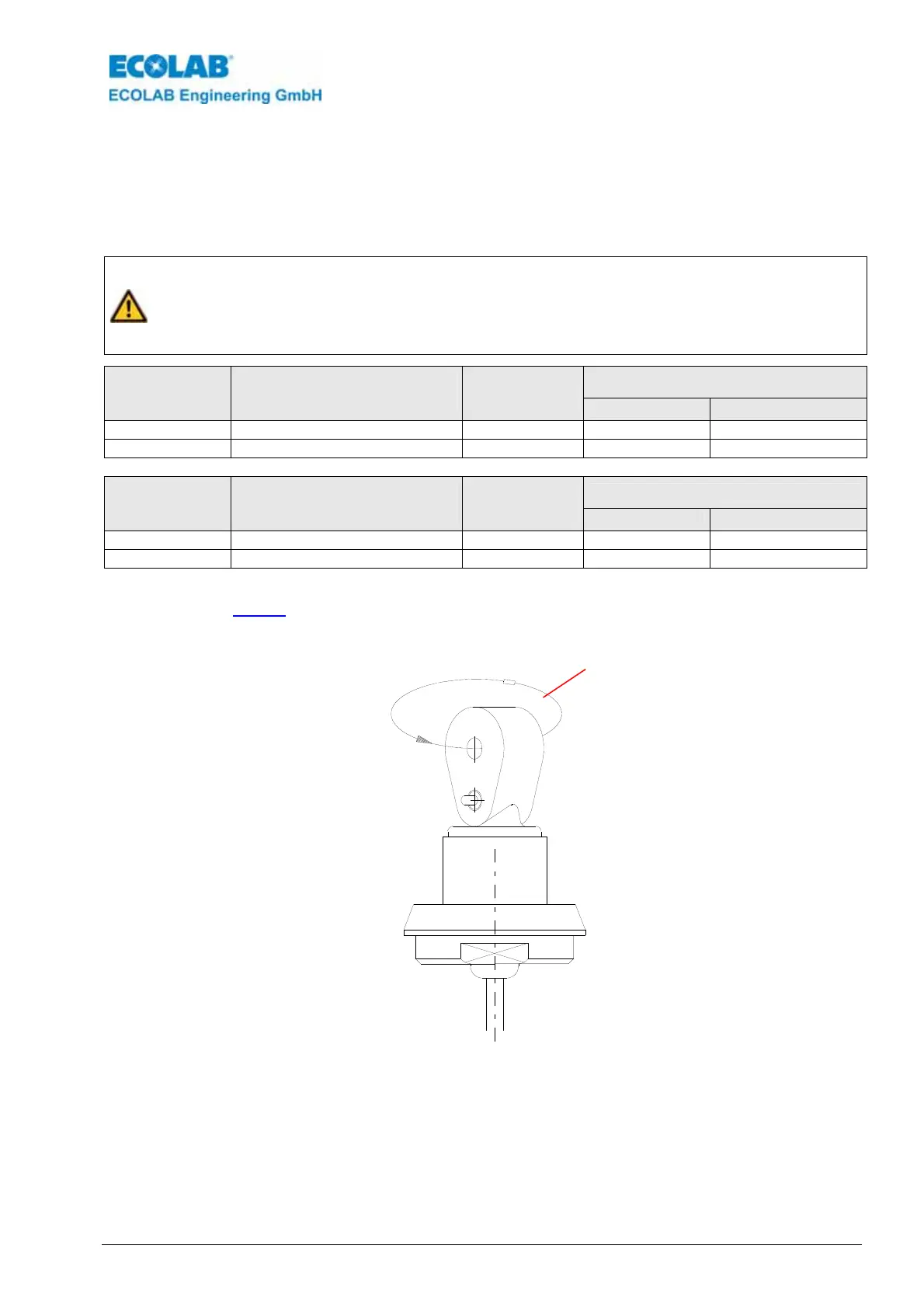

Abb. 8.1
Schleifenwiderstand
(Simulationswiderstand)
