Conexión de un receptor
satélite/por cable o de otro tipo
Los receptores de satélite o cable y los
sintonizadores de televisor digital terrestre son
todos ejemplos de los llamados ‘módulos de
conexión’.
Cuando configure el receptor, tendrá que
indicar a qué entrada ha conectado el equipo
decodificador (consulte El menú Input Setup
en la página 40).
Conexión a una grabadora HDD/
DVD, grabadora de vídeo y otras
fuentes de vídeo
Este receptor tiene dos juegos de entradas y
salidas de audio/vídeo adecuadas para
conectar dispositivos de vídeo analógicos o
digitales, incluidos grabadoras de HDD/DVD
y grabadoras de vídeo.
Cuando configure el receptor, tendrá que
indicar a qué entrada ha conectado la
grabadora (consulte también El menú Input
Setup en la página 40).

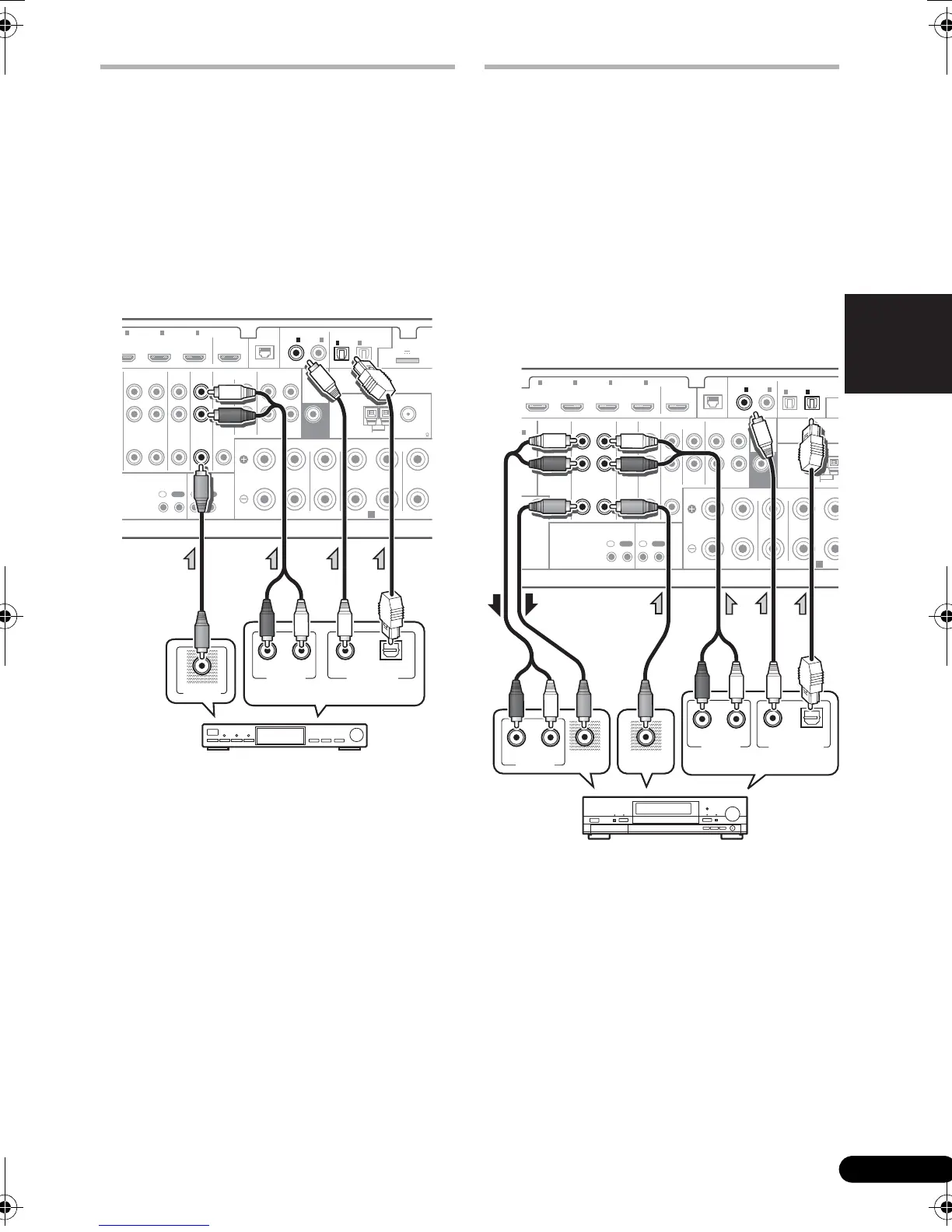

• Para grabar, debe conectar los cables de
audio analógicos (la conexión digital es
sólo para reproducir).
ASSIGNABLE
ASSIGNABLE
(
DVD
) (
DVR/BDR
)
R
FRONT CENTER SURROUND SURRO
U
LR LR
DVR/BDR DVD
OUT IN
CD-R/TAPE
OUT ININ
CD
IN
TV/SAT
IN
VIDEO
IN
(
OUTPUT 5 V 100 mA MA
X
(
CD
)
SUBWOOFER
(
TV/SAT
)
AM LOOP FM UNBAL 75
PRE OUT
ANTENNA
OPTICAL
ADAPTER PO
R
IR CONTROL
SPEAKERS
LAN
COAXIAL
N
IN IN
OUT
(
10/100
)
IN
1
IN
2
2 3 4
IN
1
A
IN
2
IN
OUT
IN
OUT
VIDEO OUT
DIGITAL OUT
COAXIAL OPTICAL
ANALOG
RL
AUDIO OUT
STB
Seleccione una
ASSIGNABLE
ASSIGNABL
E
(
DVD
) (
DVR/BDR
)
B
R
Y
L
R
R
FRONT CENTER SURROUND
LR
ZONE 2
OUT
DVR/BDR DVD
OUT IN
CD-R/TAPE
OUT ININ
CD
IN
TV/SAT
IN
VIDEO
IN
R/BDR
)
(
OUT
P
(
CD
)
SUBWOOFER
(
TV/SAT
)
AM LOOP
AUDIO
PRE OUT
ANTENNA
OPTICAL
D
EO
IR CONTROL
SPEAKERS
R
LAN COAXIAL
IN IN IN IN
OUT
(
10/100
)
IN
1
IN
2
1
2
2 3 4
IN
1
A
IN
2
IN
OUT
IN
OUT
ANALOG
RL
AUDIO IN
VIDEO IN
ANALOG
RL
AUDIO OUT
VIDEO OUT
DIGITAL OUT
COAXIAL OPTICAL
Grabadora HDD/DVD, grabadora de vídeo, etc.
Seleccione una
