36
Es

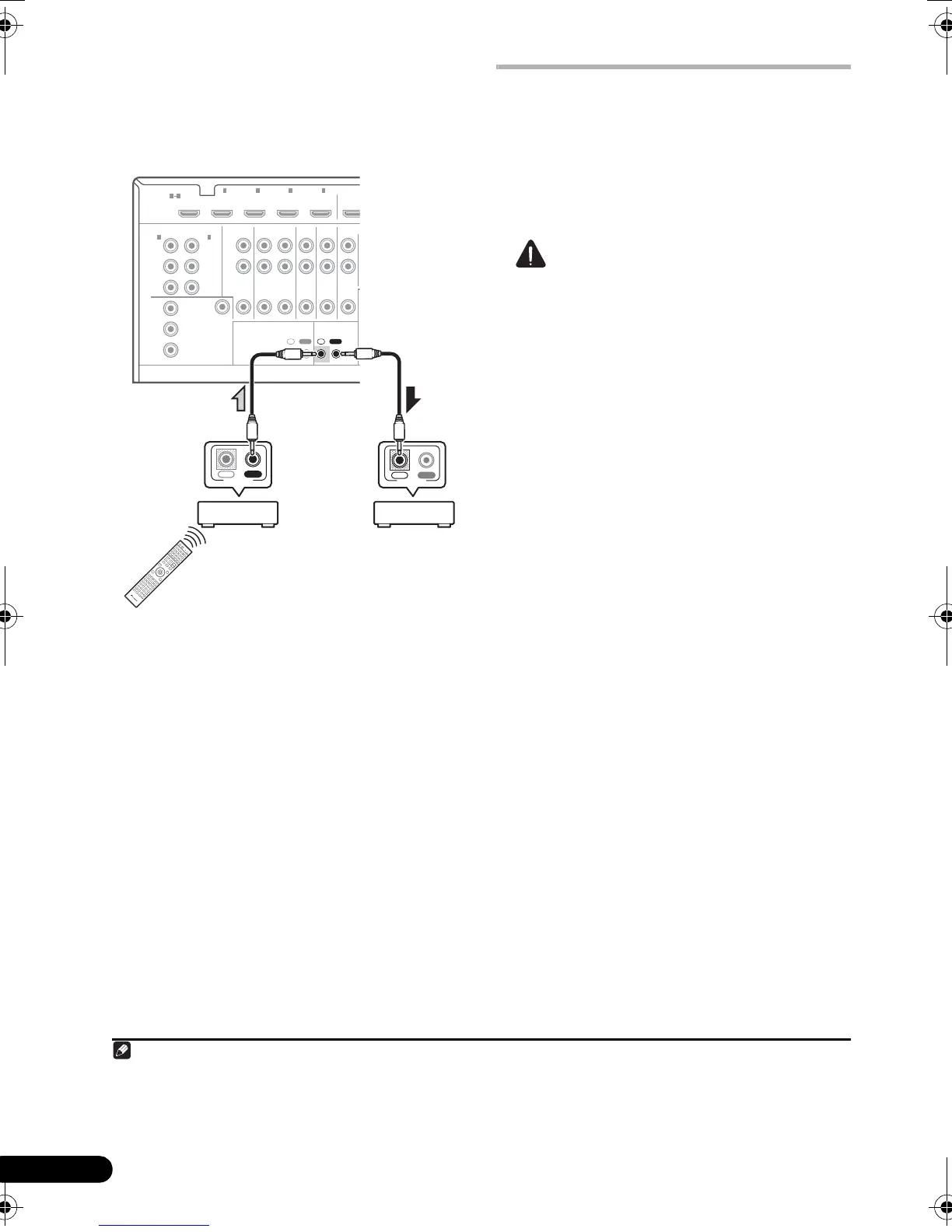

2 Conecte el conector CONTROL OUT de
ese componente al conector
CONTROL IN de
otro componente Pioneer.
Utilice un cable con una miniclavija
monoaural en cada extremo para la conexión.
Continúe la cadena de la misma forma con
todos los componentes que tenga.
Conexión del receptor
Enchufe el receptor a la red sólo después de
haber conectado todos los componentes,
incluidos los altavoces, al mismo.
• Enchufe el cable de alimentación de CA en
una toma de CA.
1
PRECAUCIÓN
• Sujete el cable de alimentación por la parte
del enchufe. No desconecte la clavija
tirando del cable; nunca toque el cable de
alimentación con las manos mojadas, ya
que esto puede causar cortocircuitos o
descargas eléctricas. No apoye la unidad
del sistema, un mueble o cualquier otro
objeto encima del cable de alimentación.
No dañe el cable de alimentación. No
anude el cable ni lo ate a otros cables. Los
cables de alimentación deben ser tendidos
de manera tal que la probabilidad de que
alguien los pise sea mínima. Un cable de
alimentación dañado puede causar
incendios y descargas eléctricas. Revise el
cable de alimentación cada cierto tiempo.
Si encuentra que está dañado, pida un
cable de recambio al representante
autorizado de Pioneer más cercano.
• Cuando no esté en uso (por ejemplo,
durante las vacaciones), desenchufe el
cable de la unidad de la toma de corriente.
HDMI
ASSIGNABLE
PB
PR
ASSIGNABLE
(
DVD
)
Y
P
B
PR
Y
P
B
PR
Y
L
R
ZONE 2
OUT
DVR/BDR DVD
OUT IN IN
TV/SAT
IN
VIDEO
IN
(
DVR/BDR
)
COMPONENT VIDEO
AUDIO
VIDEO
IR CONTROL
MONITOR
OUT
BD IN IN IN IN IN
OUT
1
IN
1
IN
2
1 4
2 3 4
IN
OUT
IN
OUT
CONTROL
IN OUT
IN OUT
CONTROL
Nota
1 Después de conectar este receptor a una toma de CA empieza un proceso de inicialización de HDMI que dura de 2
a 10 segundos. Durante este proceso no puede hacer ninguna operación. El indicador HDMI de la pantalla del panel
frontal parpadea durante este proceso, y usted puede encender este receptor una vez que el indicador deje de
parpadear. Cuando ponga el modo Control en OFF podrá omitir este proceso. Para conocer más detalles sobre la
función de Control con HDMI, véase Función de Control con HDMI en la página 62.
