Stihl 4180 Series Service Manual

Mecanism de antrenare HT 9
7.1 Unelte, mijloace auxiliare
– Cheie combinată – 1129 890 3401
– Şurub de legătură – 5910 893 9601
– Cheie fixă, deschidere cheie 19 mm
– Burghiu elicoidal Ø 11 mm

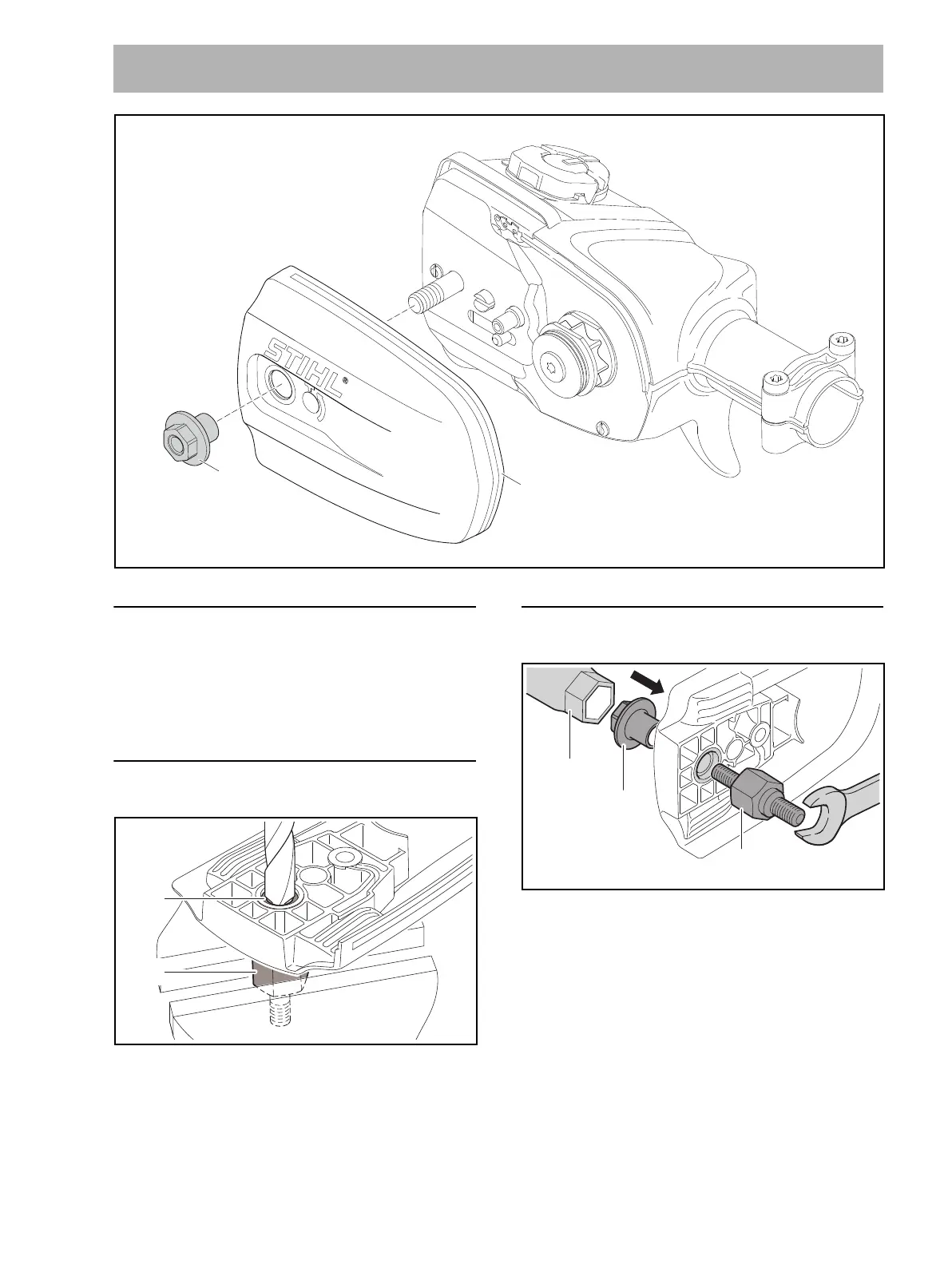

7.2 Scoaterea piuliţei de legătură
N Scoateţi capacul roţii de lanţ (1).
N Înşurubaţi scula de montaj şurub de legătură (3) până
la opritorul din piuliţa de legătură (2).
N Găuriţi bordura piuliţei de legătură (2) în aşa fel, încât
proeminenţa din capacul roţii de lanţ să nu fie găurită.
N Scoateţi piuliţa de legătură (2).
N Scoateţi scula de montaj.
7.3 Montarea piuliţei de legătură
N Introduceţi noua piuliţă de legătură (2).
N Cu cheia combinată (4) ţineţi piuliţa de legătură (2) de
la capul hexagonal.
N Înşurubaţi scula de montaj şurub de legătură (3) până
la opritor pe piuliţa de legătură, astfel încât partea
marcată cu „S” indice către piuliţa de legătură (2).
N Deşurubaţi scula de montaj şurub de legătură (3).
7 Capacul roţii de lanţ
2
1
0000-GXX-0235-A0
0000-GXX-0230-A0
2
3
0000-GXX-0234-A0
4
2
S
L
3
