Mecanism de antrenare HT10
8.1 Cuprins
8.2 Unelte, mijloace auxiliare
– Cheie combinată – 1129 890 3401
– Manşon – 4116 894 1000
– Burghiu de filetat M4
– Ciocan de lăcătuşerie
– Dorn Ø 8 mm
– Ciocan de extras cu racord filetat M4 şi M5
– Fluid de presare STIH OH 723 – 0781 957 9000

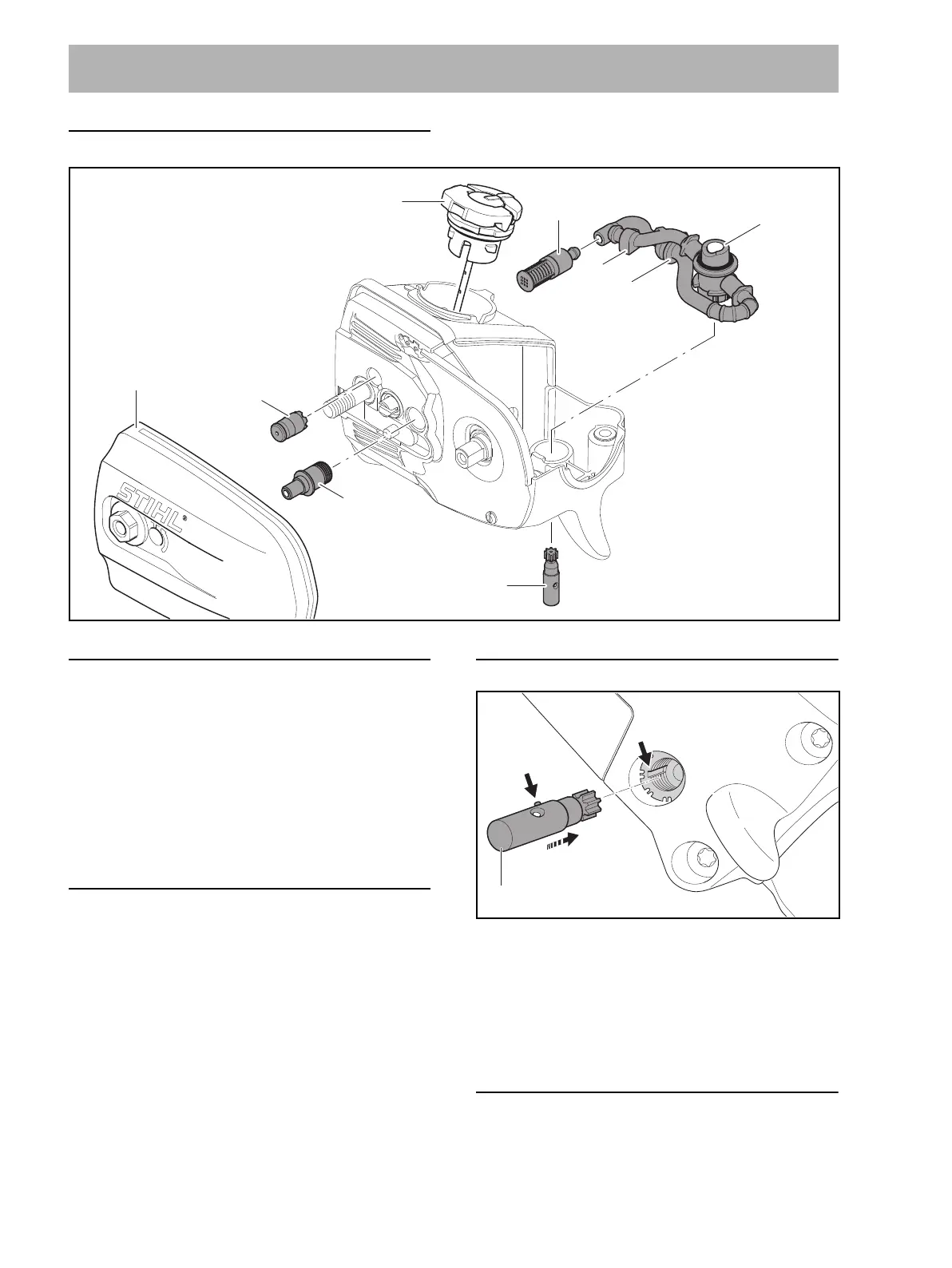

8.3 Demontarea pompei de ulei
N Goliţi rezervorul de ulei.
N Scoateţi pompa de ulei (8) cu ciocanul de extras şi
racordul filetat M5.
8.4 Montarea pompei de ulei
N Înşurubaţi mijlocul auxiliar de presare în filetul pompei
de ulei (8).
N Aliniaţi pompa de ulei (8) în aşa mod, încât ştiftul să
se angreneze în nutul manşonului.
N Împingeţi pompa de ulei (8) până la instalaţie.
N Deşurubaţi mijlocul auxiliar de presare.
8.5 Demontarea supapei
N Goliţi rezervorul de ulei.
N Scoateţi capacul roţii de lanţ (2).
N Deschideţi capacul rezervorului (3).
8 Rezervor de ulei
1
9
8
3
7
6
5
4
2
0000-GXX-0649-A0
8
0000-GXX-2751-A0
