Tijă telescopicăHT10

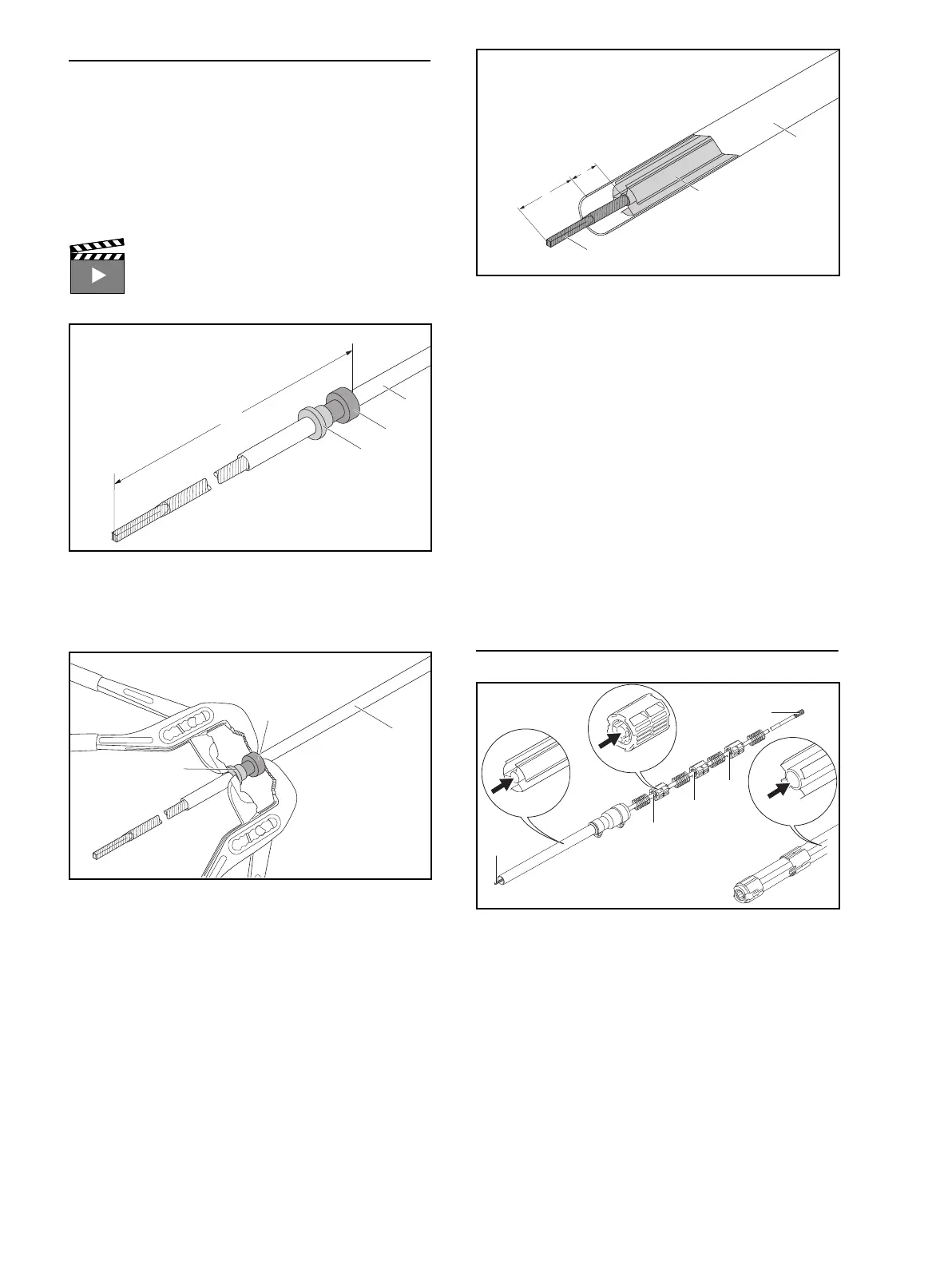

7.4 Asamblarea arborelui de acţionare
N Introduceţi inelul elastic (11) în arborele de
acţionare (12).
N Împingeţi rulmentul (7) şi arcurile (8) pe arborele de
acţionare (10).
N Împingeţi manşonul (5) pe arborele de acţionare (10)
în aşa mod, încât nasul de blocare amanşonului să
indice către motor.
N Împingeţi manşonul (4) şi manşonul (3) pe arborele
de acţionare (10).
N Împingeţi manşonul (4) atât de mult pe arborele de
acţionare (10), încât x = 38 cm (14.96 in.).
N Presaţi manşonul (3) pe manşon (4).
N Împingeţi tubul rulmentului (1) atât de mult în tijă (2),
încât y = 10 mm (0.39 in.).
N Ungeţi tubul rulmentului (1) cu unsoare pentru tijă
telescopică. Cantitatea totală de unsoare: 4 g (0.14
oz.). @ 7.5 (Poziţia B)
N Împingeţi tija (2) cu tubul rulmentului (1) pe arborele
de acţionare (10).
N Împingeţi manşonul (5) în tijă (2) în aşa mod, încât
nasurile de blocare să se aşeze în găurile din tijă (2).
N Verificaţi proeminenţa arborelui de acţionare (10),
z = 16 mm (0.63 in.)
N Ungeţi tija telescopică cu unsoare pentru tijă
telescopică, @ 7.5 (Poziţia A, C, D)
N Montarea arborelui de acţionare (pe partea de
acţionare), @ 6.4
N Montarea "tijei exterioare", @ 5.4.
7.5 Ungerea tijei telescopice
N Ungeţi partea pătrată (A) a arborelui de acţionare.
Cantitatea totală de unsoare: 0,5 g (0.017 oz.)
N Ungeţi tubul rulmentului (B). Cantitatea totală de
unsoare: 4 g (0.14 oz.)
N Ungeţi tubul rulmentului (C). Cantitatea totală de
unsoare: 0,5 g (0.017 oz.)
N Ungeţi dinţii (D) arborelui de acţionare. Cantitatea
totală de unsoare: 0,5 g (0.017 oz.)
N Ungeţi tubul rulmentului (E). Cantitatea totală de
unsoare: 8 g (0.28 oz.)
Film interactiv de instruire "Montarea
manşoanelor"
0000-GXX-2846-A0
4
10
3
3
x
0000-GXX-2844-A0
4
10
3
0000-GXX-2847-A0
y
z
10
2
1
0000-GXX-2836-A0
B
A
C
D
C
C
E
C
