Tijă telescopicăHT 7
6.1 Cuprins
6.2 Unelte, mijloace auxiliare
– Şurubelniţă – 0000 890 2300
– Cleşte cu vârf
– Unsoare pentru tija telescopică – 0781 120 6000
6.3 Demontarea arborelui de acţionare (pe partea de
acţionare)
N Pregătirea reparaţiei, @ 3.1
N Demontarea "tijei exterioare", @ 5.3.
N Slăbiţi nasurile de blocare din tijă (6) şi trageţi jos
manşonul (2).
N Scoateţi afară arborele de acţionare (4) de pe partea
de acţionare.
6.4 Montarea arborelui de acţionare (pe partea de
acţionare)
N La partea de acţionare împingeţi arborele de
acţionare (4) astfel în tijă (6), încât inelul de
siguranţă (1) să fie pe partea de antrenare.
N Împingeţi manşonul (2) pe tijă (6) în aşa mod, încât
nasurile de blocare ale manşonului să se aşeze în
găurile din tijă (6).
N Montarea "tijei exterioare", @ 5.4.

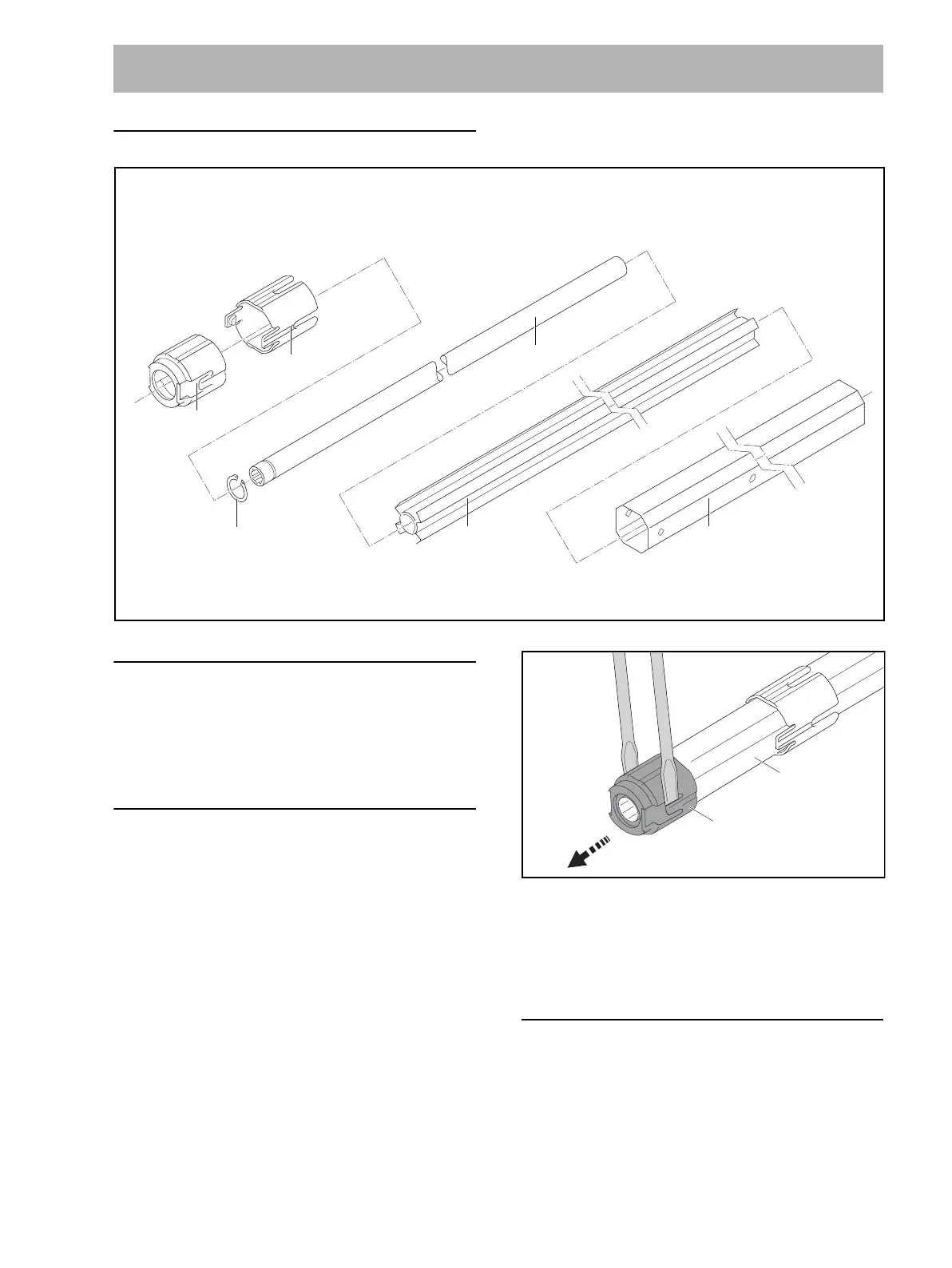

6 Tijă interioară
0000-GXX-2839-A0
2
3
1
4
5
6
0000-GXX-2840-A0
2
6
