Tijă telescopicăHT 9
7.1 Cuprins
7.2 Unelte, mijloace auxiliare
– Cleşte – 0811 611 8200
– Cheie combinată – 1129 890 3401
– Cheie fixă, deschidere cheie 13
– Unsoare pentru tija telescopică – 0781 120 6000

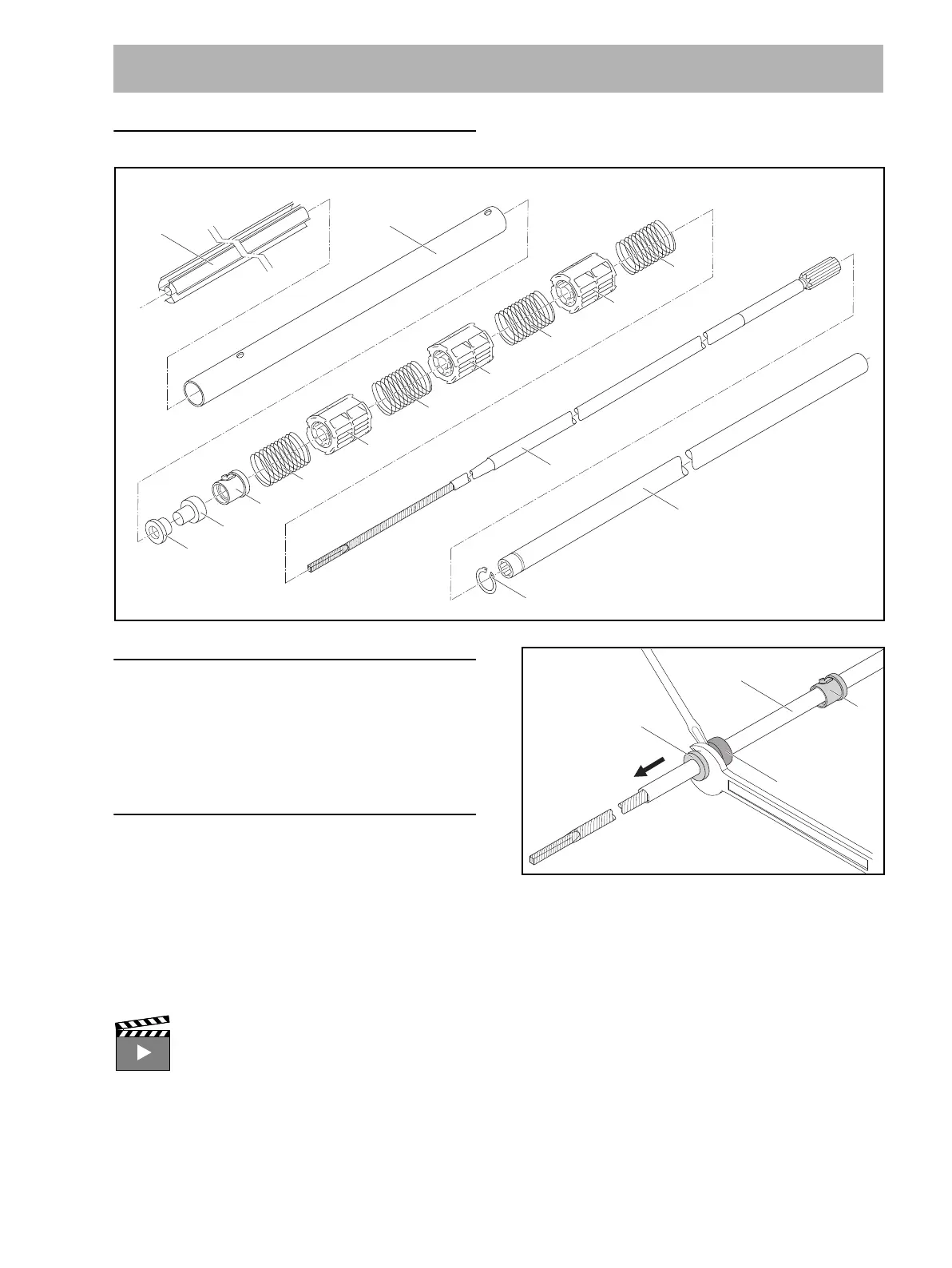

7.3 Demontarea arborelui de acţionare
N Pregătirea reparaţiei, @ 3.1
N Demontarea "tijei exterioare", @ 5.3
N Demontarea arborelui de acţionare (pe partea de
acţionare), @ 6.2
N Trageţi afară manşonul (5) din tijă (2).
N Trageţi afară arborele de acţionare (10) din tijă (2).
N Trageţi afară tubul rulmentului (1) din tijă (2).
N Cu cheia fixă de 13 şi cu cheia combinată slăbiţi
manşonul (3) şi manşonul (4).
N Scoateţi manşonul (3) şi manşonul (4).
N Scoateţi manşonul (5).
N Scoateţi rulmentul (7) şi arcurile (8).
N Scoateţi inelul elastic (11) de pe arborele de
acţionare (12).
7 Arbori de acţionare
0000-GXX-2842-A0
1
2
3
4
12
11
5
6
7
8
8
9
7
7
10
Film interactiv de instruire "Demontarea
manşoanelor"
0000-GXX-2845-A0
3
10
4
5
