Mecanism de antrenare HT4
3.1 Cuprins
3.2 Unelte, mijloace auxiliare
– inserţie T27 – 0812 542 2104
– Cheie dinamometrică – 5910 890 0302
– ?urubelniţă T27x200 – 5910 890 2415

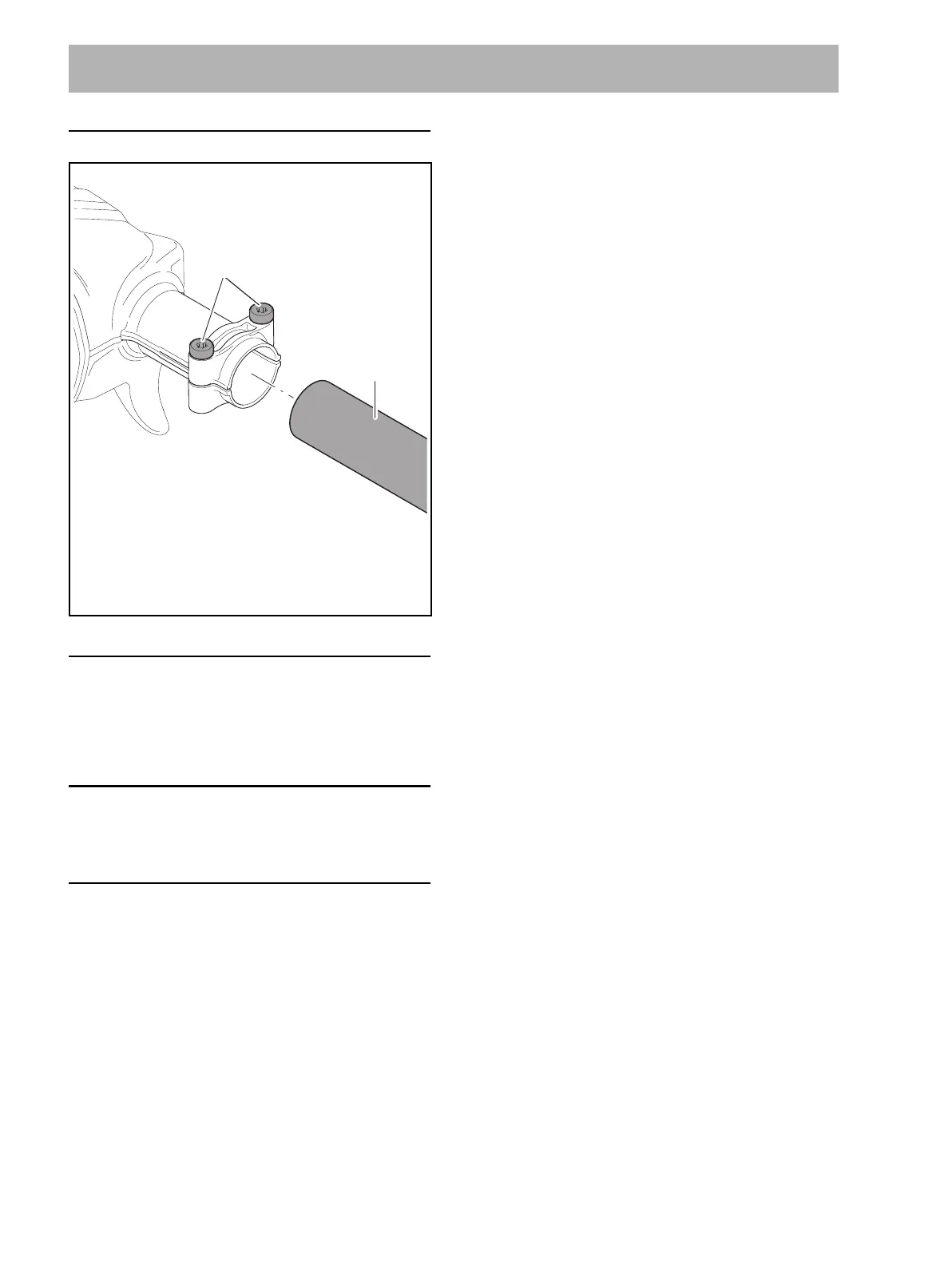

3.3 Demontaţi tija,
N Slăbiţi şurubul de prindere (1) şi scoateţi prin tragere
tija (2)
3.4 Montaţi tija,
N Împingeţi tija (2) în mecanismul de antrenare.
N Rotiţi arborele de acţionare de pe partea opusă, până
când el se cuplează în partea pătrată a pinionului de
antrenare.
N Împingeţi tija (2) până la opritor.
N Aliniaţi tija (2).
N Strângeţi şuruburile (1).
3Tijă
0000-GXX-0243-A0
2
1 M5x28 (6,5 Nm / 58 lbf. in.)
