Mecanism de antrenare HT 11
N Scoateţi apărătoarea laterală, @ 5.3
N Din exterior, cu ajutorul dornului Ø 8 împingeţi
supapa (1) în rezervor.

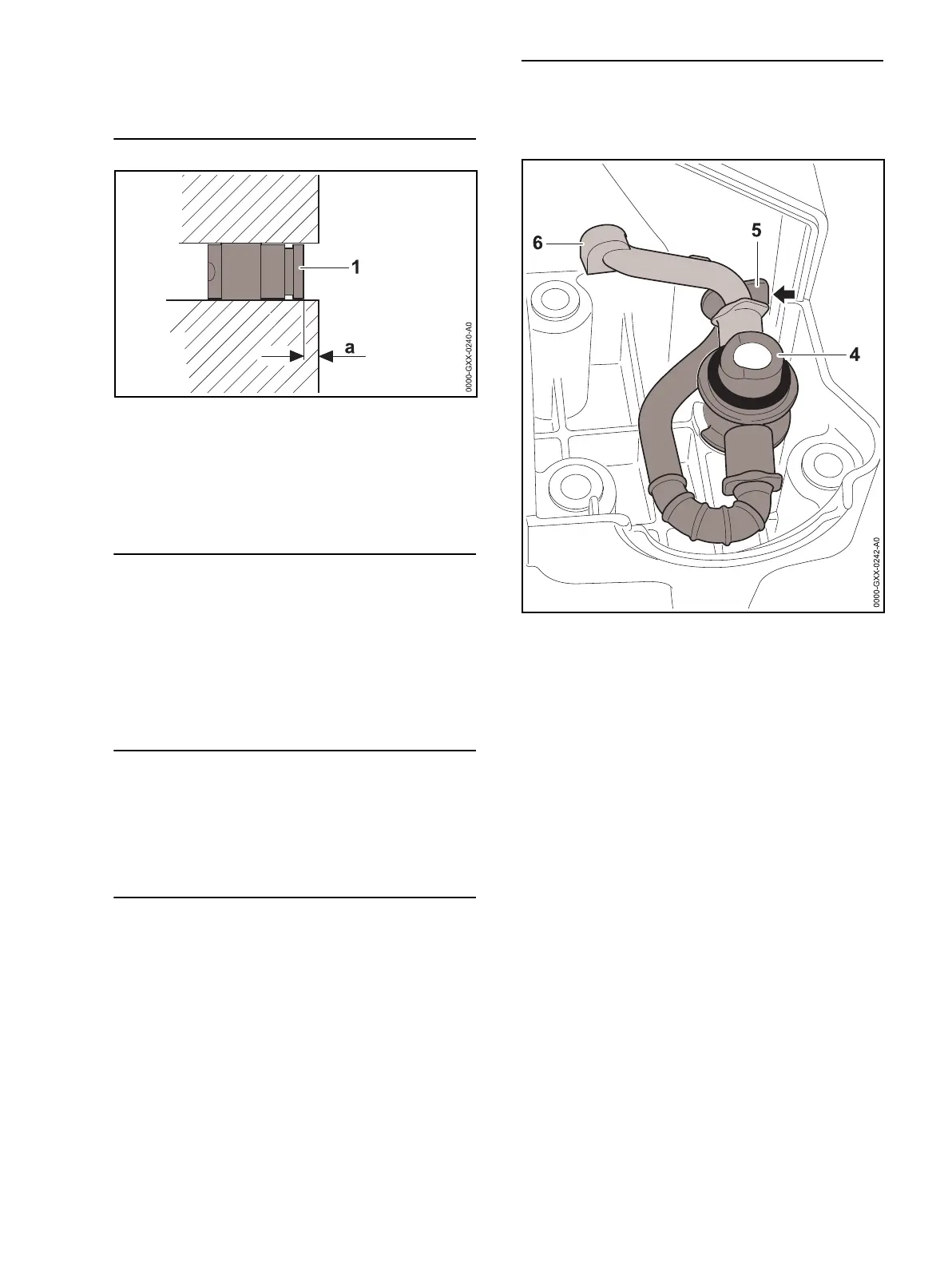

8.6 Montarea supapei
N Din exterior, cu un dorn Ø 8 împingeţi supapa (1) în
carcasă până la adâncimea de montaj de a = 1 mm.
N Închideţi capacul rezervorului (3).
N Montaţi apărătoarea laterală, @ 5.5
N Montarea capacului roţii de lanţ (2).
8.7 Scoaterea conductei de ulei
N Goliţi rezervorul de ulei.
N Scoateţi capacul roţii de lanţ (2).
N Scoateţi apărătoarea laterală, @ 5.3
N Tăiaţi filetul M4 din conducta de ulei (9).
N Scoateţi conducta de ulei (9) cu ciocanul de extras şi
racordul filetat M4.
8.8 Montarea conductei de ulei
N Împingeţi conducta de ulei (9) cu
manşonul 4116 894 1000 până la opritor.
N Montaţi apărătoarea laterală, @ 5.5
N Montarea capacului roţii de lanţ (2).
8.9 Demontarea conductei de ulei
N Goliţi rezervorul de ulei.
N Demontaţi capacul roţii de lanţ
N Demontaţi roata de lanţ, @ 4.3.
N Demontaţi mecanismul de antrenare,@ 9.3.
N Trageţi afară capătul de furtun superior (6) de la
rezervorul de ulei.
N Trageţi afară capătul de furtun inferior (5) de la
rezervorul de ulei şi scoateţi-l afară împreună cu
capul de aspirare (7).
N Trageţi jos capul de aspirare (7) de pe furtunul de
ulei.
8.10 Montarea conductei de ulei
N Împingeţi capul de aspirare (7) pe furtunul de ulei.
N Prin orificiu, împingeţi capul de aspirare (7) la
rezervorul de ulei.
N Ungeţi capătul de furtun (5) cu lichid de presare.
N Împingeţi capătul furtunului (5) în orificiul inferior în
aşa mod, încât partea dreaptă (săgeata) să se
lipească de carcasă.
N Ungeţi capătul de furtun (6) cu lichid de presare.
N Împingeţi capătul de furtun (6) în aşa mod în orificiul
superior, încât conturul capătului de furtun (6) să se
alinieze la conturul rezervorului de ulei.
N Introduceţi elementul de legătură (4).
N Montaţi mecanismul de antrenare,@ 9.3.
N Montarea roţii de lanţ@ 4.2.
N montaţi capacul roţii de lanţ
