Tijă telescopicăHT6
N Împingeţi piesa de strângere (6) strâns pe tijă (16).
N Strângeţi şurubul (5).
N Împingeţi tija (1) atât de mult în piesa de
strângere (6), încât x = 32 cm (12.6 in.).
N Strângeţi şurubul (4).
N Împingeţi sus inelul de etanşare (13) în aşa mod,
încât nutul să se aşeze pe partea de antrenare.
N Împingeţi în sus şaibele elastice (12) în aşa mod,
încât poziţia lor să fie corespunzătoare.
N Înşurubaţi piuliţa (11) pe piesa de strângere (14) şi
apoi strângeţi-o.
5.5 Demontarea tijei exterioare
N Demontaţi "tija exterioară", @ 5.3
N Cu un burghiu elicoidal de 5 mm tăiaţi prin găurire
capul niturilor (15).
N Loviţi afară niturile (15) cu un priboi de 3 mm.
N Scoateţi piesa de strângere (14).
5.6 Asamblarea tijei exterioare
N Împingeţi piesa de strângere (14) pe tijă (16) în aşa
mod, încât găurile din piesa de strângere (14) să se
alinieze la găurile din tijă (16).
N Nituiţi piesa de strângere (14) cu nituri oarbe.
N Montajul "tijei exterioare", @ 5.4

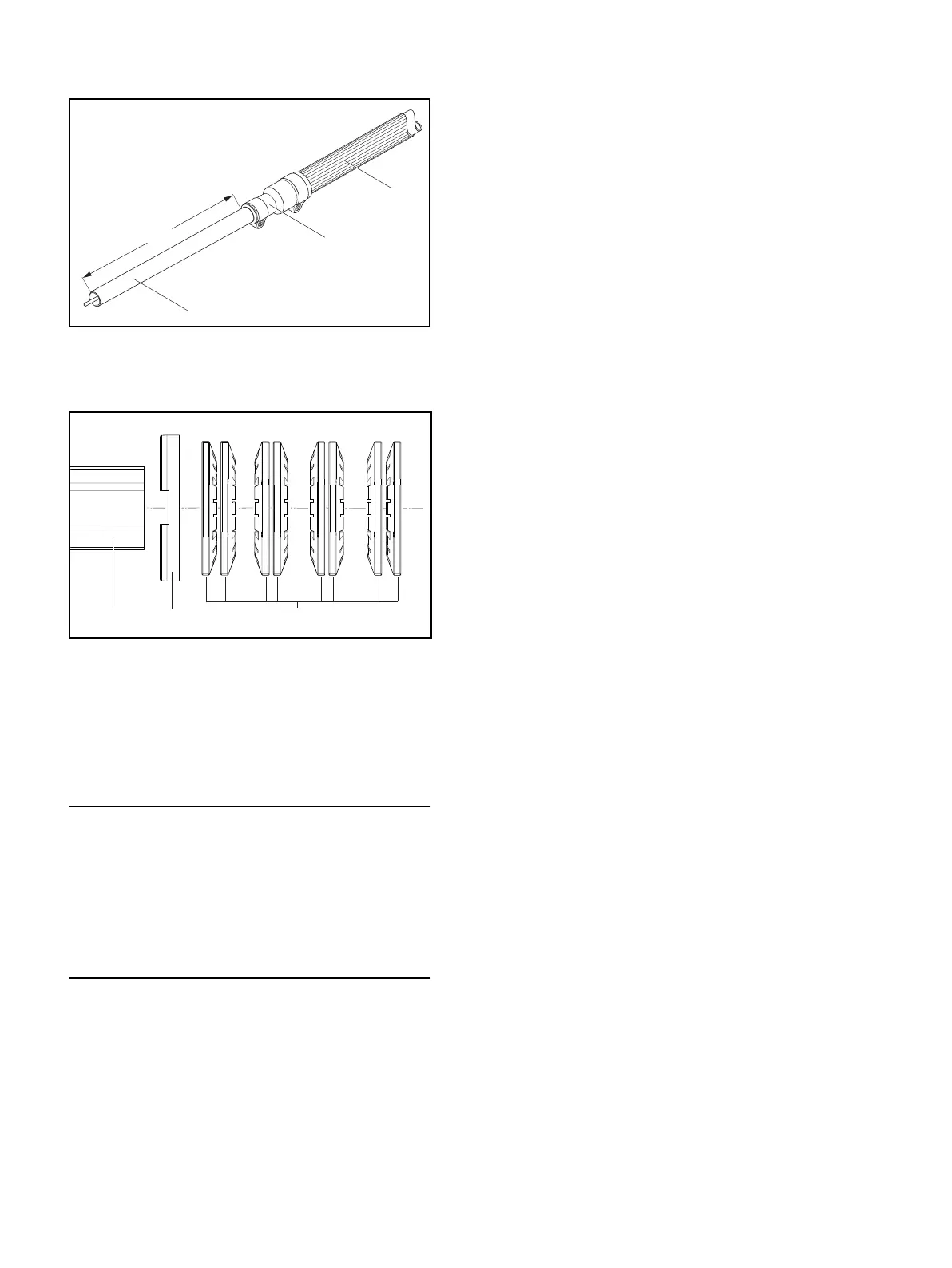

0000-GXX-2837-A0
x
6
16
1
0000-GXX-2838-A0
1213
17
