Arcam AVR550 User Manual

OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDS AT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
BD/SAT
Pr Pb Y

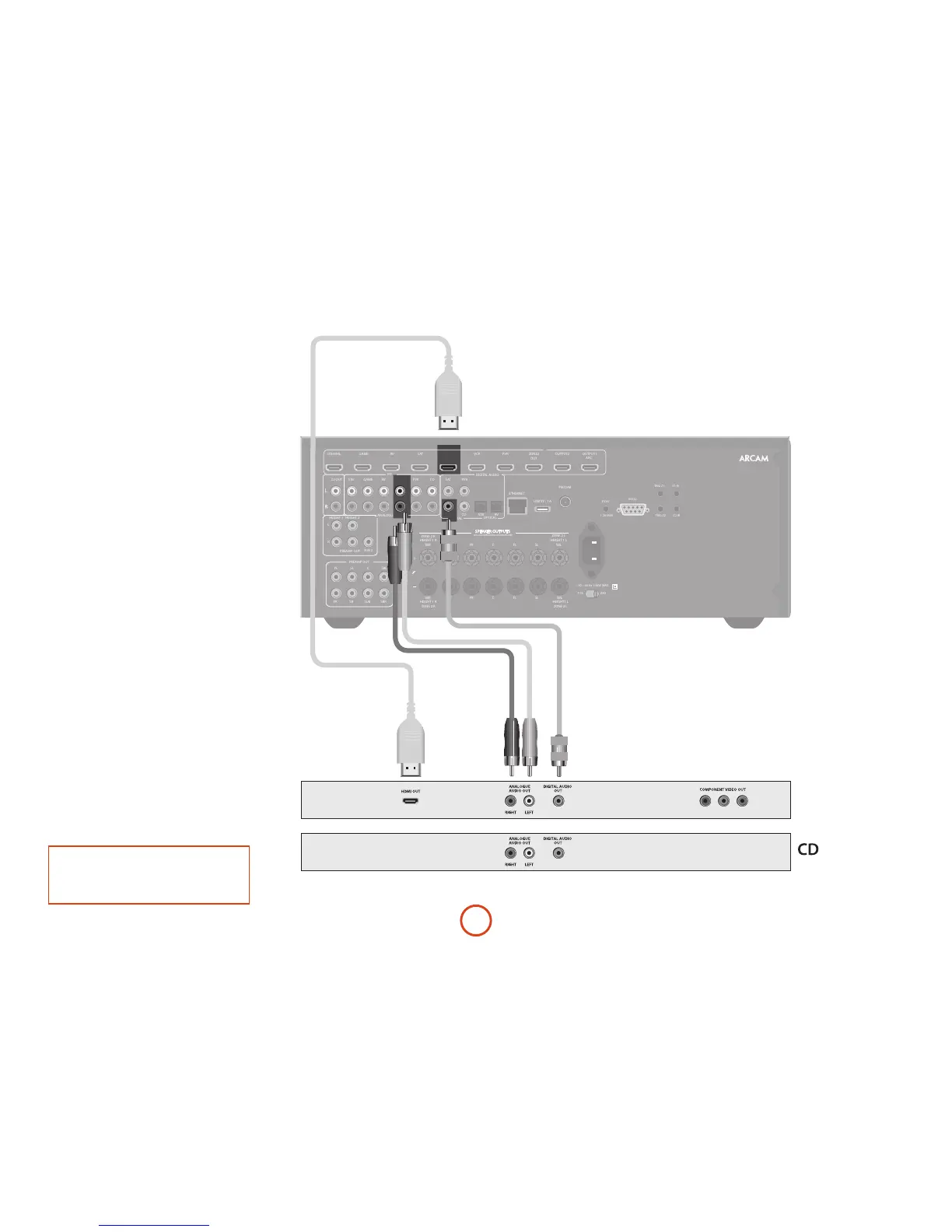

Aansluitingen gids
Blu-ray Disc (BD)/DVD-speler
Het schema toont u de typische audio- en video-
aansluitingen van een BD-/dvd-speler.
De audio-aansluiting gebruikt bij voorkeur de HDMI
of coaxiale digitale aansluiting (gewoonlijk gemarkeerd
DIGITAL AUDIO OUT), naast de coaxiale analoge uitgangen
voor linker en rechter kanalen.
Gebruik in elk geval de audio-ingangen met de
verwijzing BD op uw AVR.
Satellietontvanger
Een satellietontvanger sluit u net als een BD-speler aan,
waarbij u de dezelfde aanbevolen volgorde aanhoudt
naargelang de uitgangen waarover uw satellietontvanger
beschikt.
Gebruik in elk geval de ingangen met de verwijzing BD
op uw AVR. Houd er rekening mee dat soms de digitale
audio-ingang van een satellietontvanger een coaxiale
/TOSLINK (digitale connector) verbindingskabel
vereist, aangezien bepaalde satellietontvanger geen
audio via HDMI of zelfs helemaal niet implementeren.
CD-speler
Sluit de digitale audio-uitgang (indien aanwezig op
uw-speler) aan op de digitale CD ingang van uw AVR
met een hoogwaardige coaxkabel.
Sluit de rechter en linker digitale audio-uitgangen van
uw cd-speler aan op de digitale CD ingangen van uw
AVR met een hoogwaardige coaxkabel.
OPMERKING:
Van elke ingang moet u de 'Geluidsbron' instellen
naargelang het type aansluiting. (zie “Conguratie
Ingang” op pagina N-29)
N-12

Arcam AVR550 Specifications

General

Receiver type	Surround
Frequency range	20 - 20000 Hz
Audio output channels	7.1 channels
Signal-to-Noise Ratio (SNR)	110 dB
Power output per channel (20-20KHz@8 Ohm)	- W
HDMI in	7
Ethernet LAN (RJ-45) ports	1
Number of HDMI outputs	3
AirPlay	No
Audio decoders	DTS-ES (Discrete 6.1), DTS-ES (Matrix 6.1), DTS-HD Master Audio
Audio Return Channel (ARC)	Yes
Apple docking compatibility	Not supported
Power consumption (standby)	0.5 W
Power consumption (typical)	1500 W
Supported radio bands	DAB, DAB+, FM
Internet radio services supported	Spotify
12V trigger ports quantity	2
Speakers connectivity type	-
Package weight	18800 g

Weight and Dimensions

Depth	425 mm
Width	433 mm
Height	171 mm
Weight	15500 g
