连接指导
BD（蓝光）/DVD 播放机

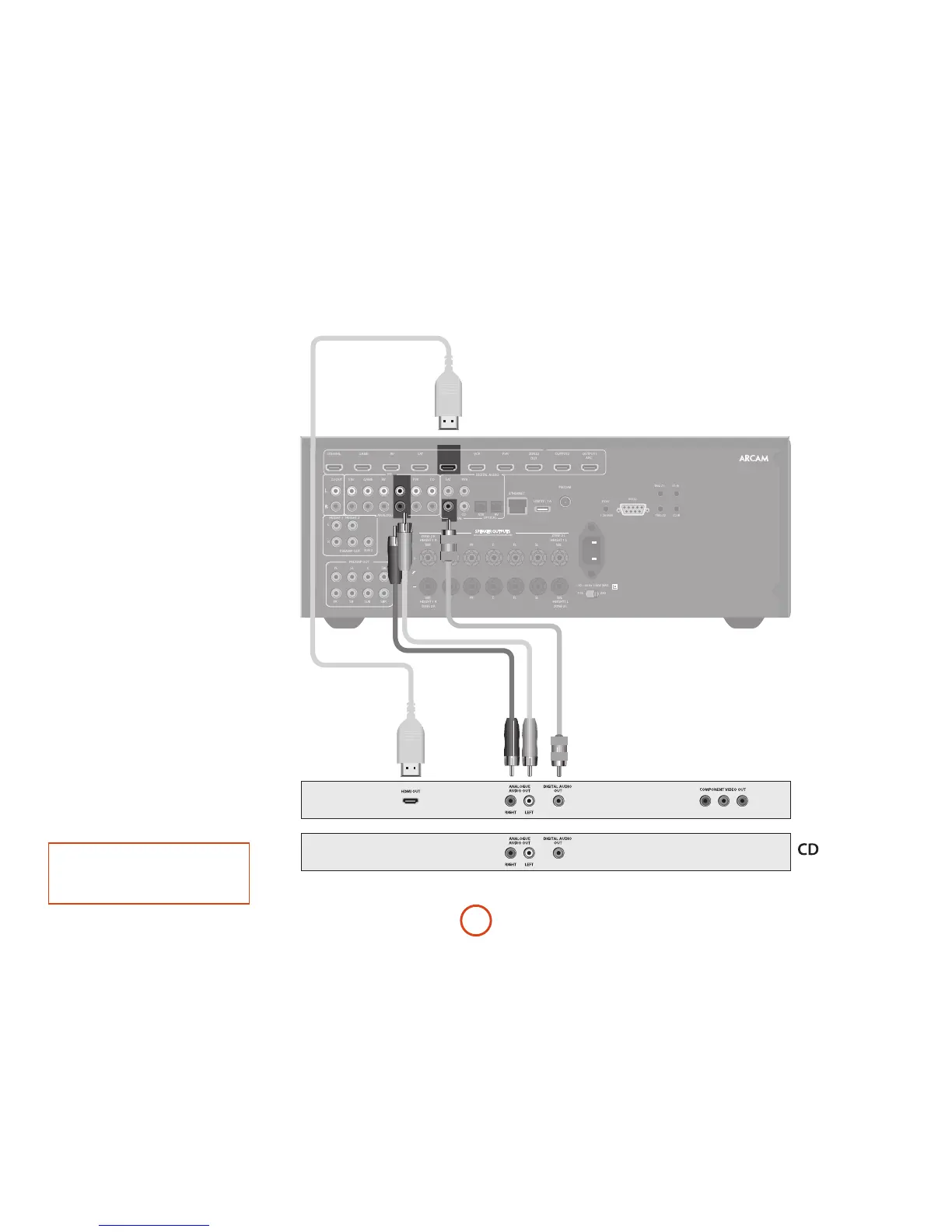

下图显示了如何从普通的 BD/DVD 播放机建立音频
和视频连接。
首选的音频连接方法是使用 HDMI 或同轴数码连接
器（通常标记为 DIGITAL AUDIO OUT），其次是使用同
轴模拟输出接口来连接左右声道。
无论使用哪个输出接口，都应该连接到 AVR 上带
有 BD 标记的音频输入接口。
卫星接收器
卫星接收器的连接方法与 BD 播放机相同，优先使
用顺序也相同，具体取决于卫星接收器提供的输出
接口。
无论使用哪个输出接口，都应该连接到 AVR 上带
有 SAT 标记的输入接口。请注意，卫星接收器上的
数码音频输入接口有时需要使用同轴/TOSLINK（
数码连接器）连接线缆，因为有些卫星接收器不能
正常或者根本无法通过 HDMI 提供音频。
CD 播放机
使用优质同轴连接线缆，将数码音频输出接口
（如果 CD 播放机有提供）连接到 AVR 的数码 CD
输入接口。
使用一对优质同轴连接线缆，将 CD 播放机的左
右模拟音频输出接口连接到 AVR 的模拟 CD 输入接
口。
注：
对于每个输入接口，您必须根据连接类型设
置“ 音频信源 ”。（参见第 SC-29页上的 "输入
配置"）
SC-12

Arcam AVR550 Specifications

General

Receiver type	Surround
Frequency range	20 - 20000 Hz
Audio output channels	7.1 channels
Signal-to-Noise Ratio (SNR)	110 dB
Power output per channel (20-20KHz@8 Ohm)	- W
HDMI in	7
Ethernet LAN (RJ-45) ports	1
Number of HDMI outputs	3
AirPlay	No
Audio decoders	DTS-ES (Discrete 6.1), DTS-ES (Matrix 6.1), DTS-HD Master Audio
Audio Return Channel (ARC)	Yes
Apple docking compatibility	Not supported
Power consumption (standby)	0.5 W
Power consumption (typical)	1500 W
Supported radio bands	DAB, DAB+, FM
Internet radio services supported	Spotify
12V trigger ports quantity	2
Speakers connectivity type	-
Package weight	18800 g

Weight and Dimensions

Depth	425 mm
Width	433 mm
Height	171 mm
Weight	15500 g
