Luidsprekers aansluiten
Sluit de luidsprekers aan door de desbetreende
aansluitklemmen aan de achterkant van de AVR los te
draaien, de draad van de luidspreker door de opening
te halen en de aansluitklemmen weer vast te draaien.
Verzeker u ervan dat de rode aansluitklem (positief/+)
van de luidspreker is verbonden met de rode
aansluitklem (positief/+) op het achterpaneel en dat de
zwarte aansluitklem (negatief/) van de luidspreker is
aangesloten op de zwarte aansluitklem (negatief/) op
het achterpaneel.
Losse geleiderdraden van deze aansluitingen mogen
andere kabels of de behuizing van het product niet
raken. De niet-inachtneming van deze aanwijzing kan
kortsluiting en schade aan uw AVR berokkenen.
Draai de aansluitklemmen van de luidspreker niet te
strak aan en maak geen gebruik van een sleutel of een
tang, enz., aangezien u hierdoor de aansluitklemmen
kunt beschadigen. Deze schade wordt niet door de
garantie gedekt.
Luidsprekerkabels
Sluit de luidsprekers op de versterker aan met behulp
van hoogwaardige, hoogzuivere, lage impedantie
koperen kabels. Vermijd het gebruik van goedkope
luidsprekerkabels – ze zijn een valse besparing en
kunnen de geluidskwaliteit aanzienlijk aantasten.
De kabel tussen het toestel en de luidspreker moet zo
kort mogelijk worden gehouden. Aansluitingen op
de aansluitklemmen van de luidspreker moeten met
de hand zijn vastgezet, ongeacht of het blootliggende
draden of kabelschoenen betre.
FL
FR
SBR
SBL
Link MUST
be removed
Link MUST
be removed

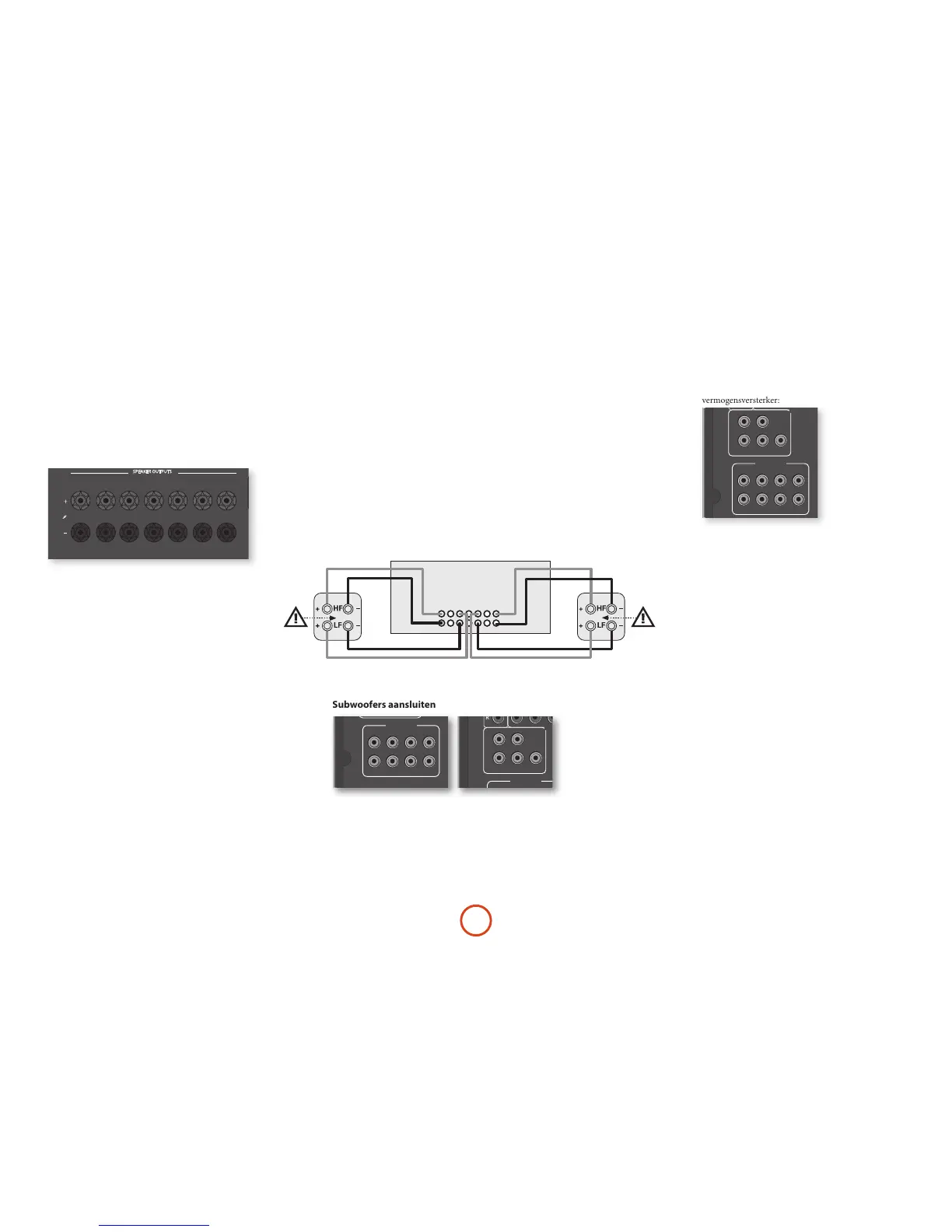

Bi-amping van de luidsprekers links- en rechtsvoor
Bi-amping houdt in dat per luidspreker twee versterkingskanalen worden
gebruikt. Bi-amping kan een betere geluidskwaliteit geven dan een standaard
enkele bedrading. Als u geen surroundluidsprekers achter hebt (d.w.z. u beschikt
een 5.1 en geen 7.1 geluidssysteem), kunt u de ongebruikte uitgangen van de
surroundluidsprekers achter gebruiken om de luidsprekers links- en rechtsvoor te
bi-ampen, mits uw luidsprekers bi-amping accepteren. De resterende kanalen kunt
ugebruiken om stereo luidsprekers in een andere ruimte (zone 2) te voeden.
Luidsprekers met twee paar +/- aansluitklemmen per luidspreker worden doorgaans
met behulp van metalen strips met elkaar verbonden. Verwijder deze metalen strips
bij bi-amping; de niet-inachtneming van deze aanwijzing zal schade berokkenen aan
de versterker. Deze schade wordt niet door de garantie gedekt.
Verwijder de metalen strips van de aansluitklemmen van de luidsprekers om de
luidsprekers links en rechts te bi-ampen. Sluit de woofer of LF-aansluitklemmen
aan op de FL- en FR-aansluitklemmen van de AVR. Sluit de tweeter of
HF-aansluitklemmen aan op de SBL- en SBR-aansluitklemmen van de AVR.
Navigeer vervolgens naar het set-up-menu 'luidspreker typen' en stel de menuoptie
'gebruik kanalen 6+7 voor' in op 'bi-amp L+R'; zie paginaN-26.
Externe vermogensversterkers gebruiken
De interne vermogensversterkervan de AVR (alleen
SR250 L, R, Sub) kan worden aangevuld of vervangen
met/door een externe vermogensversterker, zoals de
Arcam P49 (aanbevolen signaalversterking 31dB). Sluit
de uitgangen PREAMP OUT aan op de ingangen van uw
vermogensversterker:
PREAMP OUT
FL, FR
Sluit deze aan op de overeenkomstige voorkanalen
(rechts, links) van uw vermogensversterker. Voor de
SR250, zijn alleen deze en de subuitgangen beschikbaar
C
Sluit deze aan op het centrale voorkanaal van uw
vermogensversterker.
SUB
Subwoofer uitgang. Sluit deze aan op de ingang van uw
actieve subwoofer, indien aanwezig. Voor de SR250, zijn
alleen deze en de uitgangen FL, FLR beschikbaar
SR, SL
Uitgangen surround rechts en surround links. Sluit deze
aan op de ingangen surround rechts en surround links
van uw vermogensversterker.
SBR, SBL
Uitgangen surround rechtsachter en surround
linksachter (uitsluitend in 7.1 systemen). Sluit deze aan
op de ingangen surround rechtsachter en surround
linksachter van uw vermogensversterker.
Hoogte 1, Hoogte 2
Hoogte 1 en Hoogte 2. Sluit deze aan op de ingangen
Hoogte 1 en/of Hoogte 2 van uw vermogensversterker.
Alle analogische voorversterker-uitgangen zijn gebuerd,
hebben een lage impedantie en zijn op lijnniveau. Indien
noodzakelijk kunnen ze lange kabels of verschillende
parallel aangesloten ingangen aansturen.
Subwoofers aansluiten
