Arcam AVR550 User Manual

OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDS AT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
BD/SAT
Pr Pb Y
Руководство по
подключению

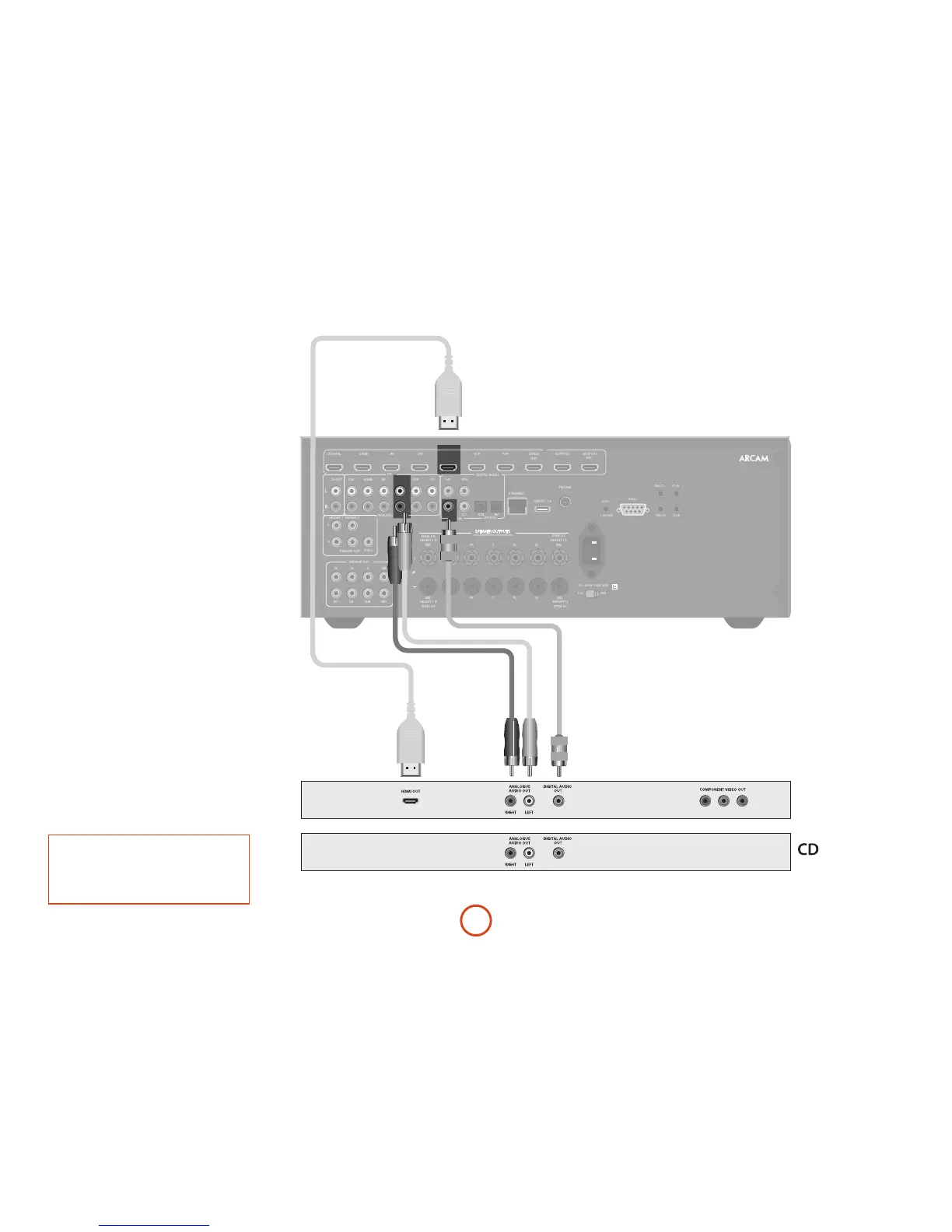

Плеер Blu-ray-дисков / DVD-плеер
На схеме показано как подключить аудио- и
видеоразъемы от обычного BD/DVD-плеера.
Предпочтительная схема аудиосоединений
использует HDMI или коаксиальный
цифровой разъем (как правило, с маркировкой
DIGITAL AUDIO OUT), а также коаксиальные аналоговые
выходные разъемы для левого и правого каналов.
В любом случае используйте входные аудиоразъемы
с маркировкой BD на AVR.
Спутниковый ресивер
Спутниковый ресивер подключен таким же образом,
как BD-плеер, в таком же порядке предпочтения
в соответствии с выходными разъемами, которые
имеются на спутниковом ресивере.
В любом случае используйте входные разъемы
с маркировкой SAT на AVR. Обратите внимание,
что для подключения цифрового входного
аудиоразъема от спутникового ресивера иногда
требуется соединительный коаксиальный/TOSLINK
(цифровой разъем) кабель, так как некоторые
спутниковые ресиверы не передают звук в формате
HDMI соответствующим образом или вообще не
передают звук.
Плеер компакт-дисков
Подключите выходной цифровой аудиоразъем
(если он имеется в плеере компакт-дисков) к
цифровому входному разъему CD ресивера AVR,
используя высококачественный коаксиальный
соединительный кабель.
Подключите правый и левый аналоговые
выходные аудиоразъемы плеера компакт-дисков
к аналоговому выходному разъему CD ресивера
AVR с использованием пары коаксиальных
соединительных кабелей высокого качества.
ПРИМЕЧАНИЕ:
Для каждого входного разъема вы должны
установить настройки "Источника звука" в
зависимости от типа подключения. (Смотрите
«Настройка входного разъема» на стр. R-29.)
R-12

Arcam AVR550 Specifications

General

Receiver type	Surround
Frequency range	20 - 20000 Hz
Audio output channels	7.1 channels
Signal-to-Noise Ratio (SNR)	110 dB
Power output per channel (20-20KHz@8 Ohm)	- W
HDMI in	7
Ethernet LAN (RJ-45) ports	1
Number of HDMI outputs	3
AirPlay	No
Audio decoders	DTS-ES (Discrete 6.1), DTS-ES (Matrix 6.1), DTS-HD Master Audio
Audio Return Channel (ARC)	Yes
Apple docking compatibility	Not supported
Power consumption (standby)	0.5 W
Power consumption (typical)	1500 W
Supported radio bands	DAB, DAB+, FM
Internet radio services supported	Spotify
12V trigger ports quantity	2
Speakers connectivity type	-
Package weight	18800 g

Weight and Dimensions

Depth	425 mm
Width	433 mm
Height	171 mm
Weight	15500 g
