OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDS AT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
BD/SAT
Pr Pb Y

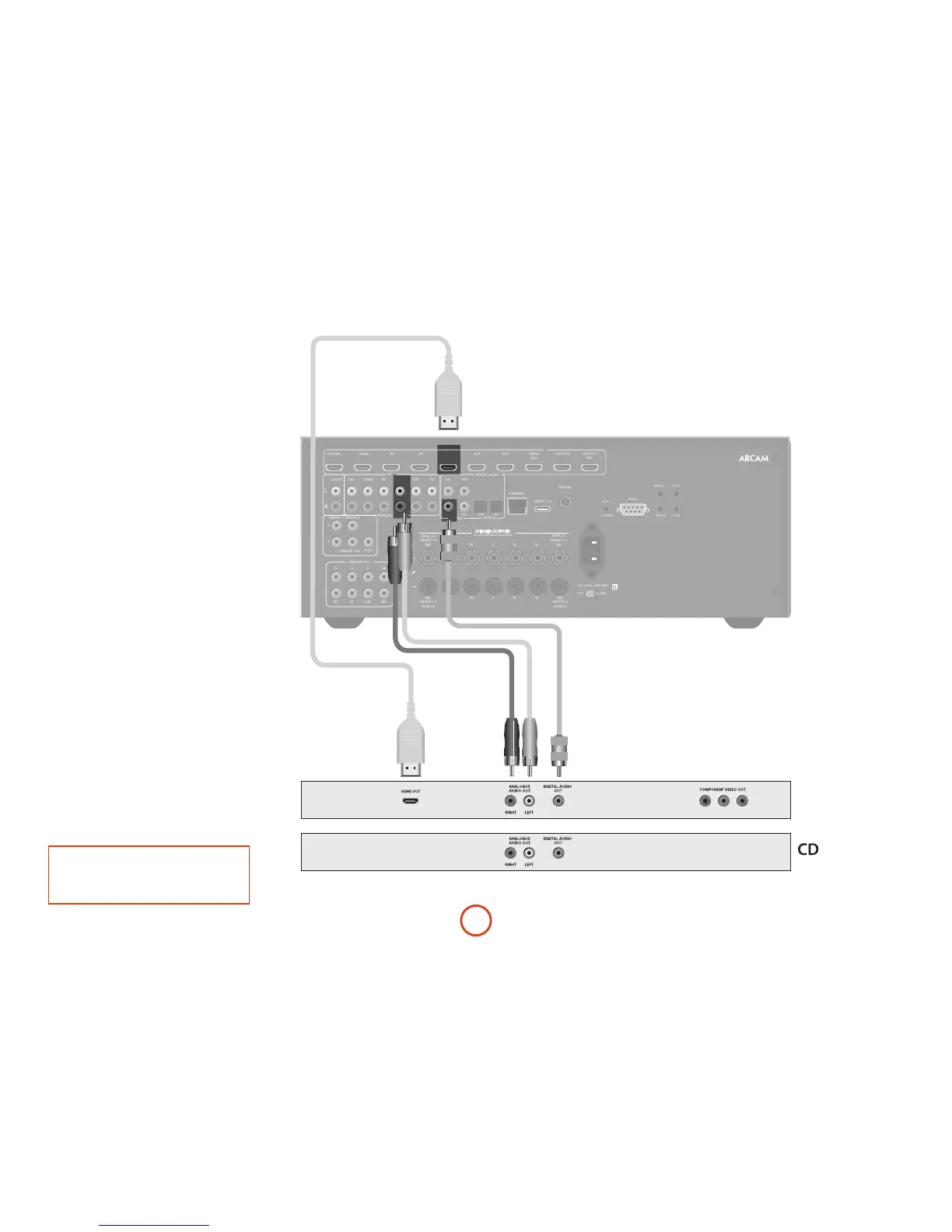

Guide de connexion
Lecteur Blu-ray Disc (DB) / DVD
Ce schéma indique comment procéder aux connexions
audio et vidéo sur un lecteur BD/DVD classique.
Le mode de connexion de prédilection correspond à
l’utilisation du connecteur numérique coaxial ou HDMI
(en général marqué DIGITAL AUDIO OUT), en plus des
sorties analogiques coaxiales pour les canaux gauche
et droit.
Dans chaque cas, utilisez les entrées audio marquées BD
sur l’AVR.
Récepteur satellite
Le raccordement d’un récepteur satellite est identique à
celui d’un lecteur, et l’ordre de préférence est le même en
fonction des sorties proposées sur le récepteur satellite.
Dans chaque cas, utilisez les entrées marquées SAT sur
l’AVR. Veuillez noter que l’entrée audio numérique à
partir d’un récepteur satellite peut parfois nécessiter
l’utilisation d’un câble d’interconnexion coaxial/
TOSLINK (connecteur numérique), car certains
récepteurs satellite ne passent pas bien ou pas du tout
l’audio sur HDMI.
Lecteur CD
Branchez la sortie audio numérique (si proposée par le
lecteur CD) sur l’entrée numérique CD de l’AVR, à l’aide
d’un câble d’interconnexion coaxial de qualité.
Branchez les sorties audio analogiques gauche et droite
du lecteur CD sur les entrées analogiques CD de l’AVR, à
l’aide de câbles d’interconnexion coaxiaux de qualité.
REMARQUE :
Pour chaque entrée, vous devez eectuer les
réglages «Source audio» conformes au type de
connexion. (voir «Cong. d’entrée» à la page F-29)
F-12

Arcam AVR550 Specifications

General

Receiver type	Surround
Frequency range	20 - 20000 Hz
Audio output channels	7.1 channels
Signal-to-Noise Ratio (SNR)	110 dB
Power output per channel (20-20KHz@8 Ohm)	- W
HDMI in	7
Ethernet LAN (RJ-45) ports	1
Number of HDMI outputs	3
AirPlay	No
Audio decoders	DTS-ES (Discrete 6.1), DTS-ES (Matrix 6.1), DTS-HD Master Audio
Audio Return Channel (ARC)	Yes
Apple docking compatibility	Not supported
Power consumption (standby)	0.5 W
Power consumption (typical)	1500 W
Supported radio bands	DAB, DAB+, FM
Internet radio services supported	Spotify
12V trigger ports quantity	2
Speakers connectivity type	-
Package weight	18800 g

Weight and Dimensions

Depth	425 mm
Width	433 mm
Height	171 mm
Weight	15500 g
