Arcam AVR550 User Manual

OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDS AT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
BD/SAT
Pr Pb Y

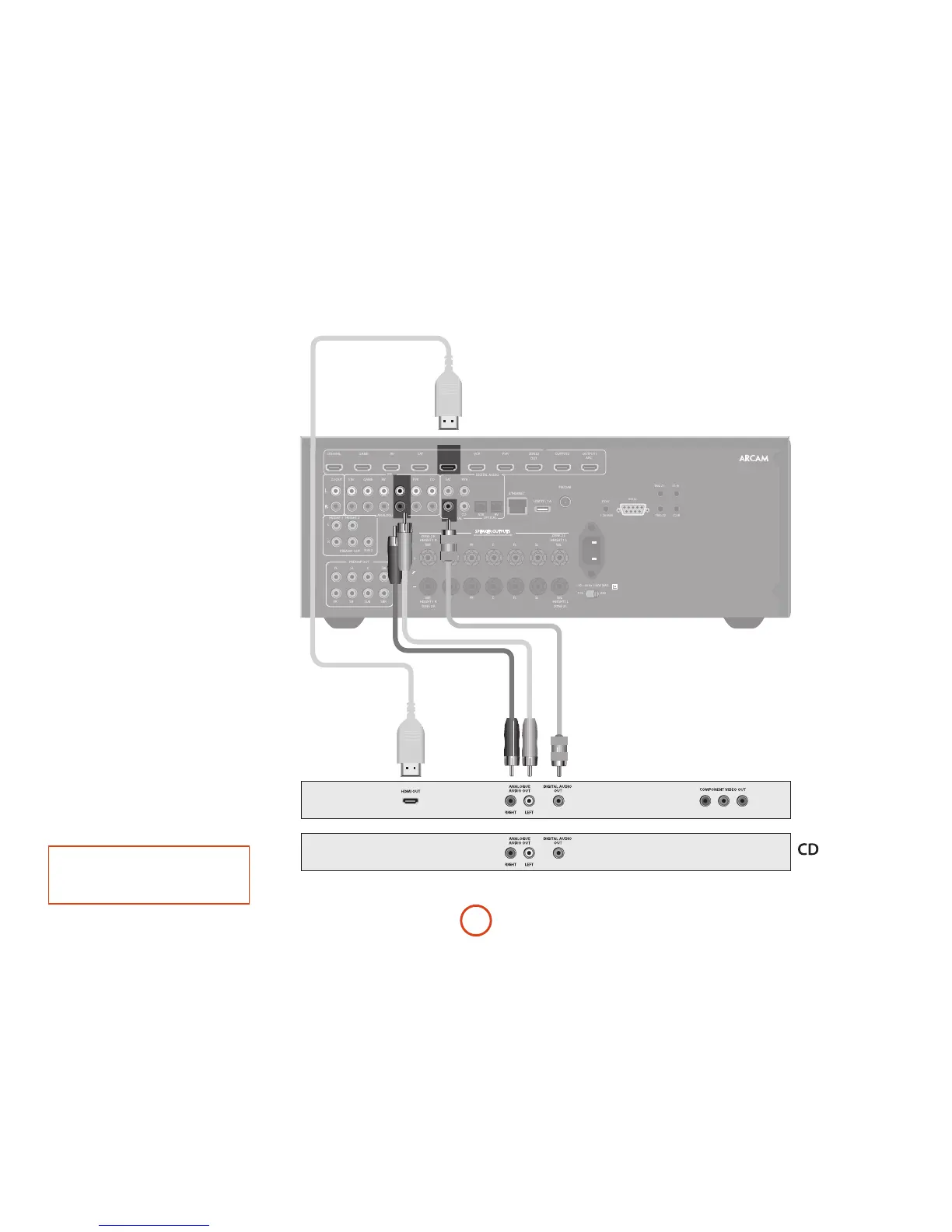

Guida al collegamento
Lettore Blu-ray Disc (BD) / DVD
La gura mostra come eettuare i collegamenti audio e
video da un tipico lettore BD/DVD.
Lo schema di montaggio audio preferito è quello in cui
si usa il connettore digitale HDMI o coassiale (di solito
contrassegnato con DIGITAL AUDIO OUT), in aggiunta alle
uscite analogiche coassiali per i canali sinistro e destro.
In ogni caso, utilizzare gli ingressi audio etichettati BD
sull'AVR.
Ricevitore satellitare
Un ricevitore satellitare è collegato allo stesso modo
di un lettore BD, con lo stesso ordine di preferenza
secondo le uscite fornite dal ricevitore satellitare.
In ogni caso, usare gli ingressi etichettati SAT sull'AVR.
Si noti che l'ingresso audio digitale da un ricevitore
satellitare a volte richiede un cavo di interconnessione
coassiale/TOSLINK (connettore digitale), siccome alcuni
ricevitori satellitari non implementano l'audio su HDMI
correttamente o aatto.
Lettore CD
Collegare l'uscita audio digitale (se fornita dal lettore
CD) all'ingresso digitale CD dell'AVR, utilizzando un
cavo coassiale di interconnessione di alta qualità.
Collegare le uscite audio analogiche destra e sinistra
del lettore CD agli ingressi analogici CD dell'AVR,
utilizzando una coppia di cavi di interconnessione
coassiali di alta qualità.
NOTA:
Per ogni ingresso, è necessario impostare la
'Sorgente audio' in base al tipo di connessione.
(vedi “Cong. Ingresso” a pagina IT-29)
IT-12

Arcam AVR550 Specifications

General

Receiver type	Surround
Frequency range	20 - 20000 Hz
Audio output channels	7.1 channels
Signal-to-Noise Ratio (SNR)	110 dB
Power output per channel (20-20KHz@8 Ohm)	- W
HDMI in	7
Ethernet LAN (RJ-45) ports	1
Number of HDMI outputs	3
AirPlay	No
Audio decoders	DTS-ES (Discrete 6.1), DTS-ES (Matrix 6.1), DTS-HD Master Audio
Audio Return Channel (ARC)	Yes
Apple docking compatibility	Not supported
Power consumption (standby)	0.5 W
Power consumption (typical)	1500 W
Supported radio bands	DAB, DAB+, FM
Internet radio services supported	Spotify
12V trigger ports quantity	2
Speakers connectivity type	-
Package weight	18800 g

Weight and Dimensions

Depth	425 mm
Width	433 mm
Height	171 mm
Weight	15500 g
