Raccordement des enceintes
Pour brancher les enceintes, dévissez les bornes
correspondantes au dos de l’AVR, introduisez les
ls d’enceinte par les ouvertures de chaque poste, et
revissez les bornes. Veillez à ce que la borne rouge
(positive/+) de l’enceinte soit branchée sur la borne
rouge (positive/+) au dos de l’appareil, et la borne noire
(négative/–) de l’enceinte sur la borne noire (négative/–)
au dos de l’appareil.
Il est important de ne pas laisser de ls à nu toucher
un autre câble ou le boîtier de l’appareil. Cela pourrait
provoquer un court-circuit et endommager votre AVR.
Ne resserrez pas trop les bornes des enceintes, et n’utilisez
pas de pinces, etc., car cela pourrait endommager les
bornes, et annulerait la garantie du produit.
Câbles d’enceintes
Les enceintes doivent être raccordées à l’amplicateur
à l’aide de câbles de cuivre de qualité, haute pureté et
faible impédance. Il faut éviter les câbles d’enceinte bon
marché: ils représentent une mauvaise économie et
peuvent réduire énormément la qualité du son.
Les câbles vers les enceintes doivent être aussi courts
que possible. Les raccordements aux bornes d’enceintes
doivent toujours être bien resserrés, que ce soit avec des
ls à nu ou des connecteurs à fourche.
FL
FR
SBR
SBL
Link MUST
be removed
Link MUST
be removed

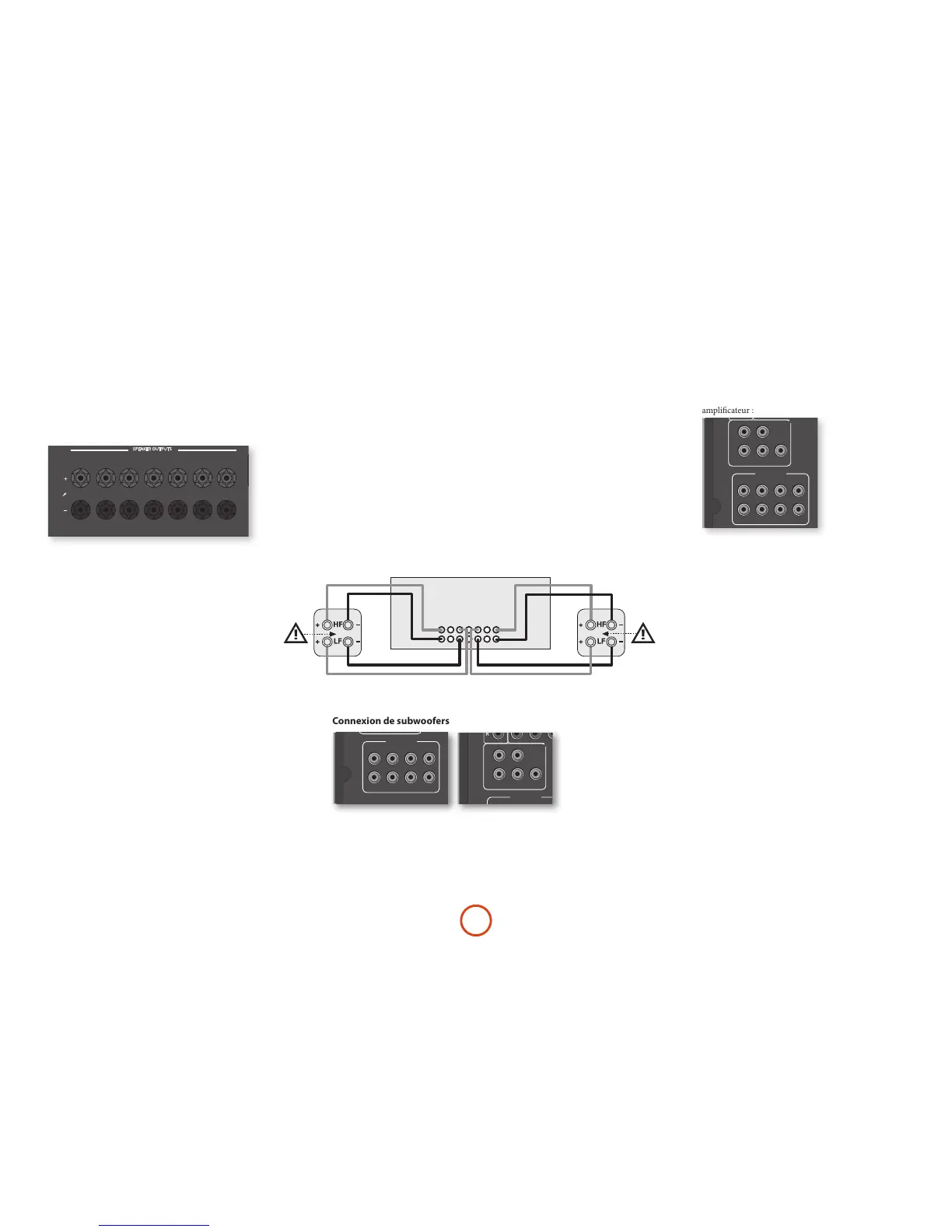

Bi-amplification des enceintes avant gauche et droite
La bi-amplication correspond à l’utilisation de deux canaux d’amplication par
enceinte. Cela permet d’obtenir une meilleure qualité de son qu’avec un câblage
simple classique. Si vous n’avez pas d’enceintes surround arrière (si vous avez un
système surround 5.1 plutôt que 7.1), vous pouvez utiliser les sorties d’enceinte
surround arrière pour bi-amplier les enceintes avant gauche et droite, si vos
enceintes sont compatibles avec la fonction de bi-amplication. Les canaux
non-utilisés peuvent également servir à alimenter des enceintes stéréo dans une
autre pièce (Zone 2).
Les enceintes qui acceptent la bi-amplication disposent de deux séries de
bornes +/- par enceinte, en général reliées entre elles par des barres métalliques.
Ces barres métalliques DOIVENT être retirées avec une bi-amplication, sous
peine d’entrainer des dommages sur l’amplicateur qui ne seront pas couverts
par la garantie.
Pour bi-amplier les enceintes avant gauche et droite, retirez les barres
métalliques des bornes des enceintes. Branchez le subwoofer ou les bornes LF
sur les bornes FL et FR de l’AVR. Branchez le tweeter ou les bornes HF sur les
bornes SBL et SBR de l’AVR. Pour nir, parcourez les types d’enceintes sur le
menu de conguration et réglez l’option «Utiliser les canaux 6+7» sur «BiAmp
G+D»; voir pageF-26.
Utilisation d’amplificateurs de puissance
externes
L'amplicateur de puissance interne de l'AVR (L, R,
Sub du SR250 uniquement) peut être complété ou
remplacé avec une amplication de puissance externe,
comme l'Arcam P49 (gain recommandé 31dB) .
Branchez les prises PREAMP OUT sur les entrées de votre
amplicateur:
PREAMP OUT
FL, FR
Branchez celles-ci sur les canaux avant équivalents
Gauche et Droite de votre ampli. Pour le SR250,
uniquement cela et les sorties sub sont disponibles
C
Branchez celles-ci sur le canal avant équivalent Centre
de votre ampli.
SUB
Sortie subwoofer. Branchez celle-ci sur l’entrée de
votre subwoofer actif, le cas échéant. Pour le SR250,
uniquement cela et les sorties FL, FLR sont disponibles
SR, SL
Sorties surround droite et surround gauche. Branchez
celles-ci sur les entrées surround droite et gauche de l’ampli.
SBR, SBL
Sorties surround arrière droite et surround arrière
gauche (utilisées uniquement avec des systèmes 7.1).
Branchez celles-ci sur les entrées surround arrière
droite et surround arrière gauche de l’ampli.
Hauteur 1, Hauteur 2
Hauteur 1 et Hauteur 2. Branchez celles-ci aux entrées
de l'amplicateur de puissance de la hauteur 1 et/ou de
la hauteur 2.
Toutes les sorties analogiques pré-amplicateur sont
temporisées, ont une faible impédance de sortie et sont
au niveau ligne. Elles peuvent piloter de longs câbles ou
plusieurs entrées en parallèle si nécessaire.
Connexion de subwoofers
