Arcam AVR550 User Manual

OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDS AT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
BD/SAT
Pr Pb Y
Guía de conexión

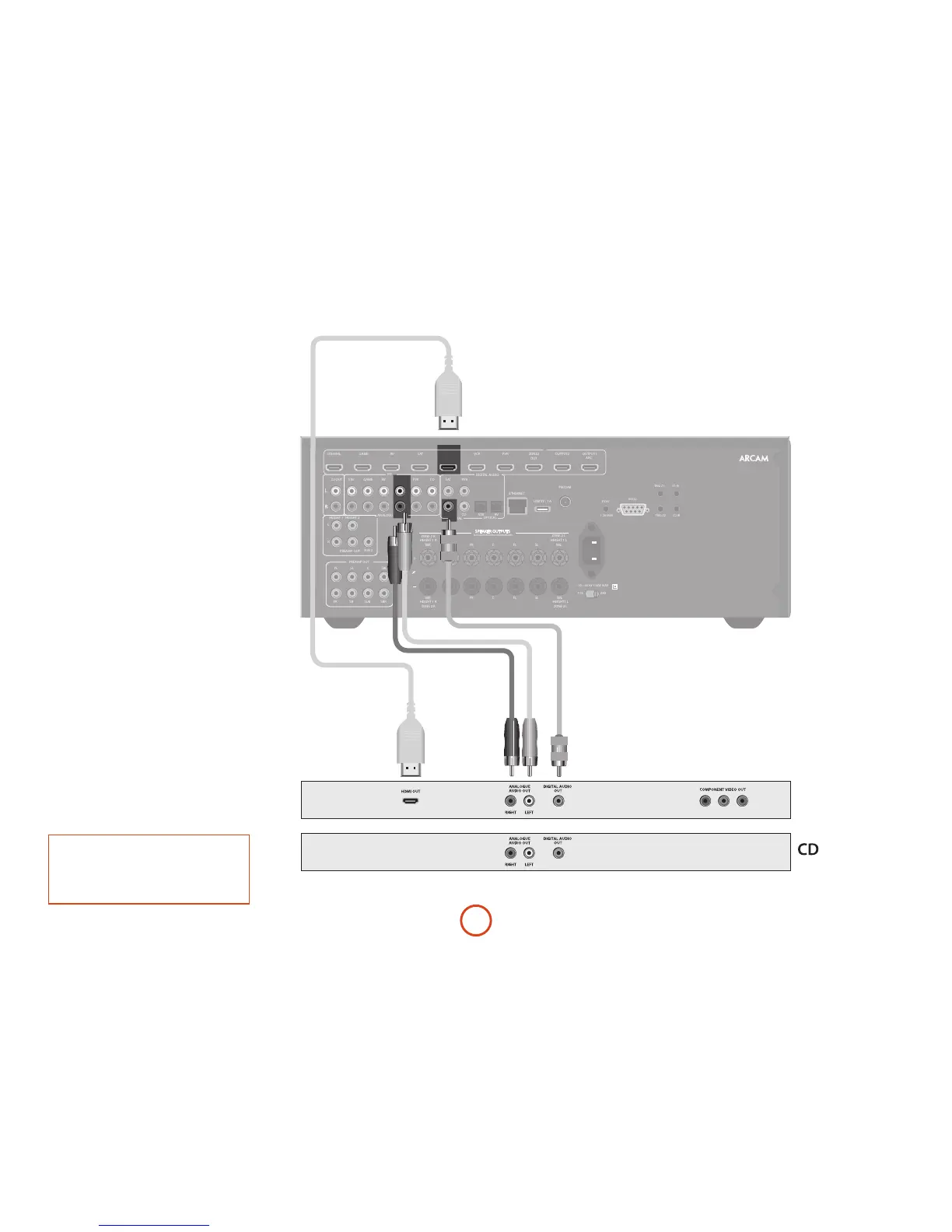

Reproductor de discos Blu-Ray (BD)/DVD
El diagrama muestra cómo hacer las conexiones de
audio y de video desde un reproductor BD/DVD típico.
El procedimiento preferido para la conexión de audio
usando el conector HDMI o digital coaxial (usualmente
marcado como DIGITAL AUDIO OUT), además de las
salidas analógicas coaxiales para los canales izquierdo
y derecho.
En cada caso, use las entradas de audio etiquetadas BD
en el AVR.
Receptor satelital
Un receptor satelital se conecta de la misma manera que
un reproductor BD con el mismo orden de preferencia
según las salidas proporcionadas por el receptor satelital.
En cada caso, use las entradas etiquetadas SAT en el
AVR. Observe que una entrada digital de audio desde
un receptor satelital necesita, algunas veces, un cable
de interconexión coaxial/TOSLINK (conector digital),
ya que algunos receptores satelitales no implementan
audio por HDMI correctamente o para nada.
Reproductor de CD
Conecte la salida de audio digital (si es proporcionada
por el reproductor de CD) a la entrada digital para CD
del AVR, utilizando un cable de interconexión coaxial
de alta calidad.
Conecte las salidas analógicas de audio derecha
e izquierda del reproductor de CD a las entradas
analógicas para CD del AVR, utilizando un par de cables
de interconexión coaxiales de alta calidad.
NOTA:
Para cada entrada, debe congurar los parámetros
'Fuente de audio' de acuerdo con el tipo de
conexión. (ver “Conguración de entradas” en
página ES-29)
ES-12

Arcam AVR550 Specifications

General

Receiver type	Surround
Frequency range	20 - 20000 Hz
Audio output channels	7.1 channels
Signal-to-Noise Ratio (SNR)	110 dB
Power output per channel (20-20KHz@8 Ohm)	- W
HDMI in	7
Ethernet LAN (RJ-45) ports	1
Number of HDMI outputs	3
AirPlay	No
Audio decoders	DTS-ES (Discrete 6.1), DTS-ES (Matrix 6.1), DTS-HD Master Audio
Audio Return Channel (ARC)	Yes
Apple docking compatibility	Not supported
Power consumption (standby)	0.5 W
Power consumption (typical)	1500 W
Supported radio bands	DAB, DAB+, FM
Internet radio services supported	Spotify
12V trigger ports quantity	2
Speakers connectivity type	-
Package weight	18800 g

Weight and Dimensions

Depth	425 mm
Width	433 mm
Height	171 mm
Weight	15500 g
