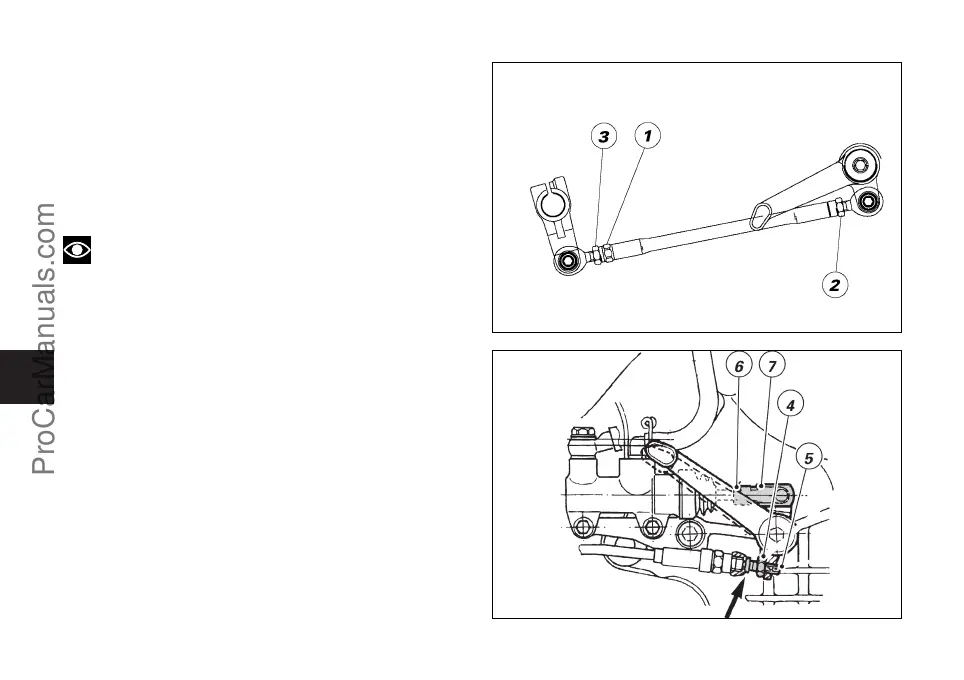

fig. 11.2
Réglage position de la pédale de changement
vitesses et frein arrière (fig. 11.2 et 11.3)
Pour seconder toutes exigences de conduite du pilote,
on peut modifier la position des pédales de changement
vitesses et de frein arrière, face au repose-pied
correspondant.
Pour modifier la position de la pédale de changement
vitesses, procédez comme suit: immobilisez la tige (1) et
desserrez les contre-écrous (2) et (3).
Notes
L'écrou (2) a un filetage à gauche.
Tournez la tige (1) à l’aide d’une clé à positionner sur sa
partie hexagonale jusqu'à obtenir la position voulue de la
pédale.
Serrez les deux contre-écrous contre la tige.
Pour modifier la position de la pédale du frein arrière,
procédez comme suit:
Desserrez le contre-écrou (4). Tournez la vis de butée (5)
réglant le débattement de la pédale jusqu'à la position
voulue. Serrez le contre-écrou (4).
En agissant manuellement sur la pédale, il faut constater
un léger débattement à vide de celle-ci (env. 1,5÷2 mm)
avant que le piston du maître-cylindre réagisse.
Si cela ne se produit pas, il faut régler la tige de
commande du maître-cylindre comme suit:
Desserrez le contre-écrou (6) sur la tige du maître-
cylindre.
Vissez la tige de commande sur la fourche (7) pour
augmenter le jeu ou dévissez-la pour le réduire. Serrez le
contre-écrou (6) et vérifiez le jeu de nouveau.
fig. 11.3
