52
F
Réglage de l’assiette du phare (fig. 39.1)
Pour contrôler si le phare est bien positionné, mettez le
motocycle, les pneus gonflés à la pression exacte et une
personne assise en selle, parfaitement à l’aplomb de son
axe longitudinal, placé en face d’une paroi ou écran, à une
distance de 10 m. Tracez une ligne horizontale
correspondant à la hauteur du centre du phare et une
autre verticale alignée à l’axe longitudinal du motocycle.
Effectuez le contrôle en pénombre autant que possible.
Allumez le feu de croisement:
la limite supérieure de démarcation entre la zone sombre
et la zone éclairée ne doit pas dépasser en hauteur 9/10
de la distance comprise entre le sol et le centre du phare.
Notes
La procédure décrite est établie par la
"Réglementation Italienne" au sujet de la hauteur
maximum du faisceau lumineux.
Conformez cette procédure aux prescriptions en vigueur
dans le pays où le motocycle est utilisé.
La retouche de l’assiette verticale du phare s’effectue en
intervenant sur la vis de réglage (1, fig. 39.2), sur la partie
avant du phare. Si l'on tourne la vis dans le sens des
aiguilles d'une montre, le faisceau lumineux baisse, vice
versa il monte.

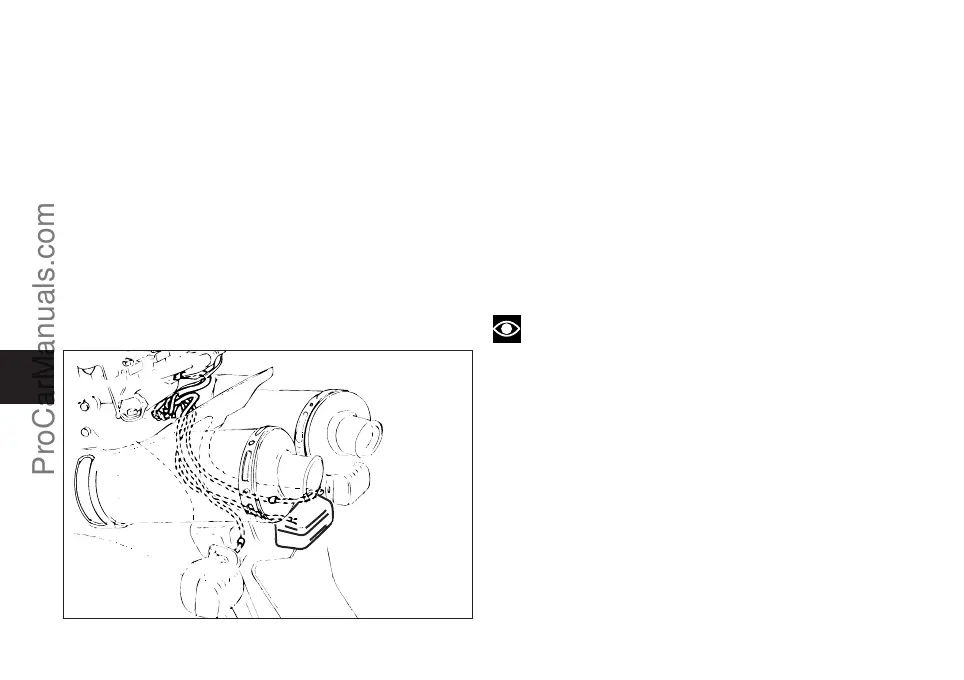

fig. 38.2
Eclairage plaque (fig. 38.2)
Pour accéder à l’ampoule d’éclairage plaque, sortez la
douille de lampe de l’intérieur du support de plaque.
Sortez la lampe et remplacez-la.
