3 EINSTELLUNGEN
D-12
3.4 SCHNITTHÖHE ___________________________________________________________
Hinweis
:
Die Einstellung von Schneidzylinder zu
Grundmesser muß vor der Einstellung der Schnitthöhe
durchgeführt werden (siehe Abschnitt 3.2 und 3.3).
1. Die Mähvorrichtungen zur Transportposition anheben,
dann die Feststellbremse anziehen, den Motor abstellen
und den Zündschlüssel abziehen.
2. Am Meßblock (
I
) die gewünschte Schnitthöhe
einstellen.
a. Den Abstand zwischen der Unterseite des
Schraubenkopfs und der Oberfläche des
Meßblocks (
J
) messen.
b. Die Schraube (
F
) zum Erzielen der gewünschten
Höhe einstellen, dann die Flügelmutter anziehen.
3. Die Muttern an der Halterung der vorderen Rolle (
E
)
gerade so weit lösen, daß der Einstellknopf die vordere
Rolle anheben oder senken kann.
4. Den Meßblock (
I
) an der vorderen und hinteren Rolle
entlang nahe an einem Ende der Rolle anbringen.
5. Den Kopf der Meßschraube (
G
) über das
Grundmesser schieben und den Knopf (
H
) zum
Reduzieren des Abstands zwischen dem
Schraubenkopf und Grundmesser einstellen.
Anschließend die Sicherungsmutter (
E
) anziehen.
Schritt 4 und 5 am gegenüberliegenden Ende
wiederholen. Die Einstellung an einem Ende fertig-
stellen, bevor das gegenüberliegende Ende eingestellt
wird.
6. Die Muttern anziehen und jedes Ende erneut prüfen.

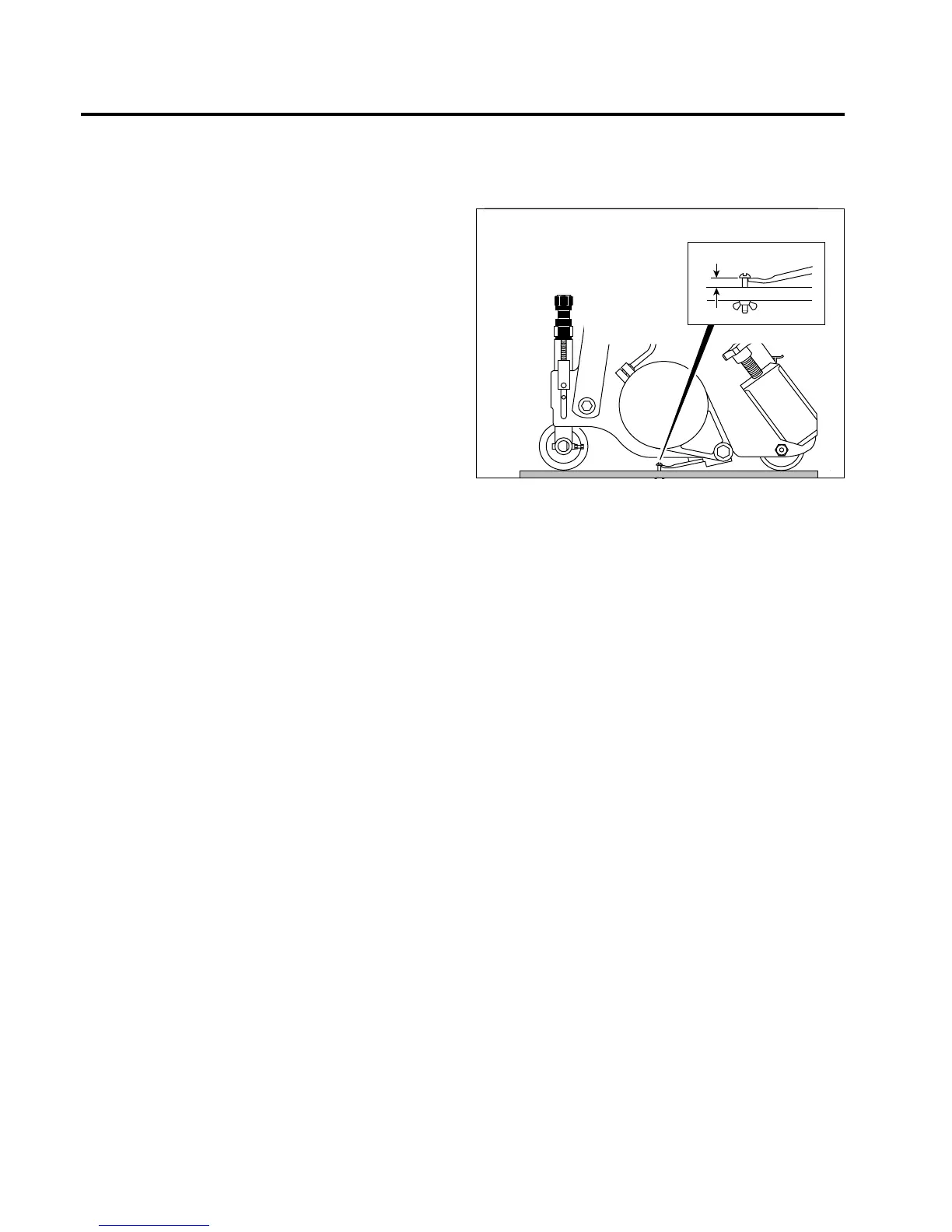

Abb. 3D
J
E
F
G
H
I
LF009
