3 EINSTELLUNGEN
D-18

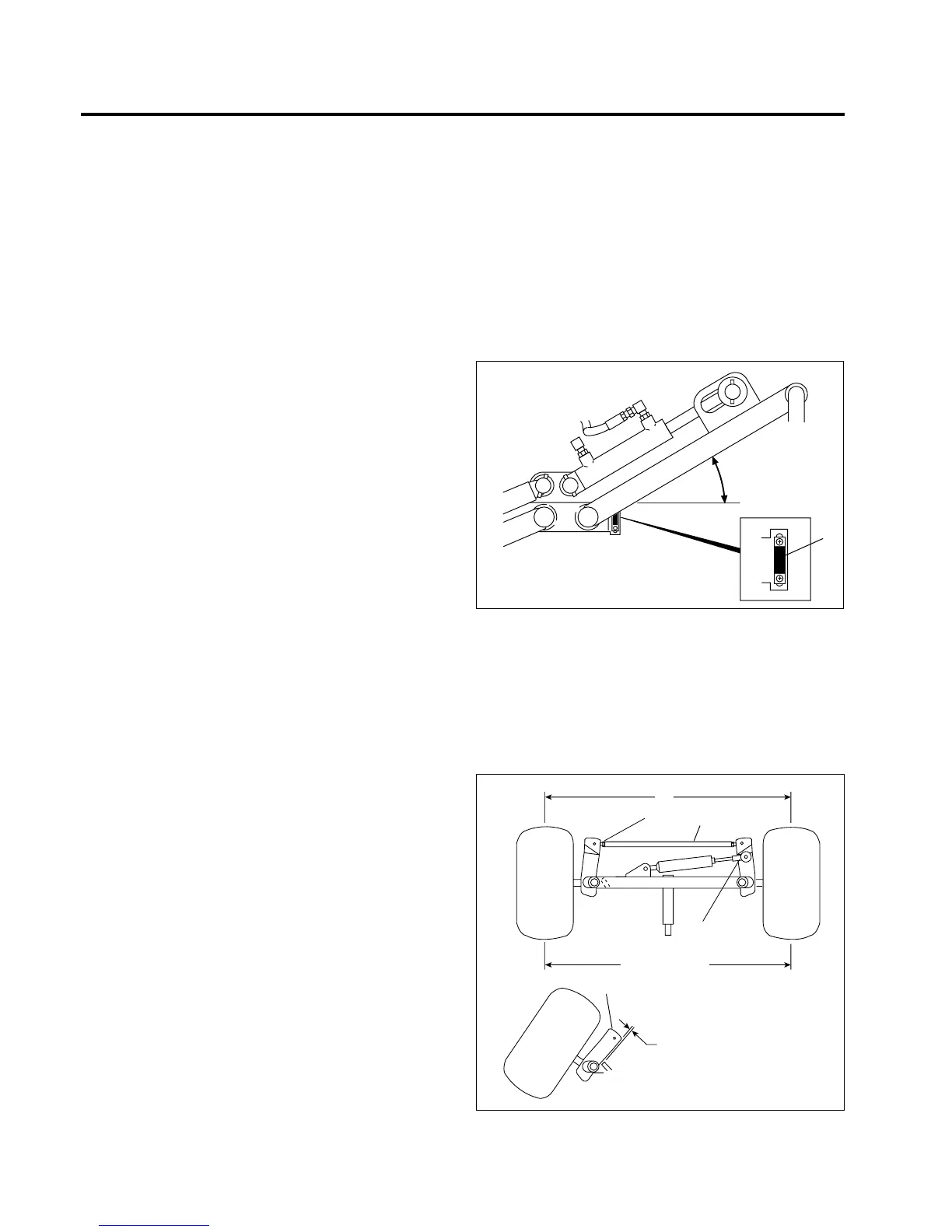

3.12 SCHNEIDZYLINDER-GRENZTASTER _________________________________________
Die Hebelarme vorne links und rechts sind mit Reed-
Schaltern ausgestattet, die dem Steuergerät das Signal zum
Ausschalten der Schneidzylinder senden. Die Schalter sind
am Rahmen des Traktors direkt hinter den Hebelarmen
montiert. Wenn die Schneidzylinder beim Anheben
weiterhin laufen, oder beim Senken nicht laufen, den
Schalter überprüfen. Soweit erforderlich, den Schalter
einstellen oder auswechseln.
Einstellen des Schalters:
1. Den Traktor auf einem flachen und ebenen Boden
parken.
2. Den Schneidzylinder vom Hebelarm entfernen.
3. Den Zündschlüssel auf Position LAUF stellen, um das
Steuergerät zu aktivieren. Weder die Schneidzylinder
betreiben noch den Motor anlassen.
4. Stellen Sie den Luftspalt zwischen dem Schalter und
dem Arm manuell auf 0,060” bis 1,120” ein.
5. Den Arm manuell bis zu einem Winkel von 17°
anheben.
6. Wenn der Hebelarm bei 17° ist, den Schalter (
I
) nach
oben oder unten verstellen, bis die entsprechende
Lampe am Steuergerät erlischt (Nr. 17 für links und Nr.
18 für rechts). Den Schalter auf dieser Position
befestigen.
7. Den Vorgang für den Hebelarm auf der gegenüber-
liegenden Seite wiederholen.
8. Den Motor anlassen und sicherstellen, daß sich die
Schneidzylinder beim Anheben drehen.
Hinweis:
Die Reed-Schalter bestimmen den Punkt, an
dem sich die Schneidzylinder ausschalten, und nicht,
wie hoch sie angehoben werden. Die Schneidzylinder
werden sogar auf eine Position etwas über 17°
angehoben.
9. Den Traktor anlassen und den Betrieb der Hebelarme
prüfen.
Abb. 3L
3.13 LENKSPUR_______________________________________________________________
1. Die Räder gerade vorwärts drehen.
2. Die Gegenmuttern (
J
) auf beiden Seiten der
Zugstange (
M
) lösen.
3. Drehen Sie die Spurstange
(M)
so, bis Sie die
gewünschte Spur erhalten. Die Spur darf +1,5 mm
nicht überschreiten
(K)
. Kontermuttern wieder
anziehen.
4. Nach dem Einstellen der Zugstange den Lenkzylinder
durch Ein- oder Ausschrauben der Stange im
Kugelgelenk einstellen (
N
), damit der Spindelarm (
L
)
0,8 bis 2 mm vom Anschlag an der Achse entfernt ist
(
O
), wenn der Zylinder vollständig ausgefahren ist.
Abb. 3M
17
I
LF015
0,8 - 2 mm
J
M
N
O
K
K
+0 bis 1,5 mm
L
LF016
