4.14 ELEKTRISCH SYSTEEM ____________________________________________________
Onderstaand zijn algemene voorzorgsmaatregelen vermeld
om het zich voordoen van elektrische problemen te
verminderen:-
1. Zorg ervoor dat alle klemmen en aansluitingen schoon
zijn en stevig vastzitten.
2. Controleer het operationele back-up systeem en de
stroomonderbrekers regelmatig.
Als het back-up systeem niet goed functioneert en het
probleem niet kan worden hersteld, neem dan contact
op met een erkende Textron Turf Care And Specialty
Products Dealer.
3. Houd de bedradingsbundel en alle individuele draden
op veilige afstand van bewegende delen om bescha-
diging te voorkomen.
4. Overtuig u ervan dat de zittingschakelaarbedrading is
aangesloten op de hoofdbedrading.
5. Controleer de accu en het acculaadstroomcircuit.
6. Rond elektrische aansluitingen en componenten mag
niet worden gewassen noch een drukspuit worden
gebruikt.
Het elektrisch systeem wordt gecontroleerd en bestuurd
door de elektronische controller
(C)
achter de
bestuurdersruimte. De controller is uitgerust met vier LED-
banken die kunnen worden gebruikt voor foutopsporing in
het elektrisch systeem. Zie sectie 5.2.
De circuits worden beveiligd door een verbreker,
smeltveiligheden en relais die naast de controller zijn
aangebracht.

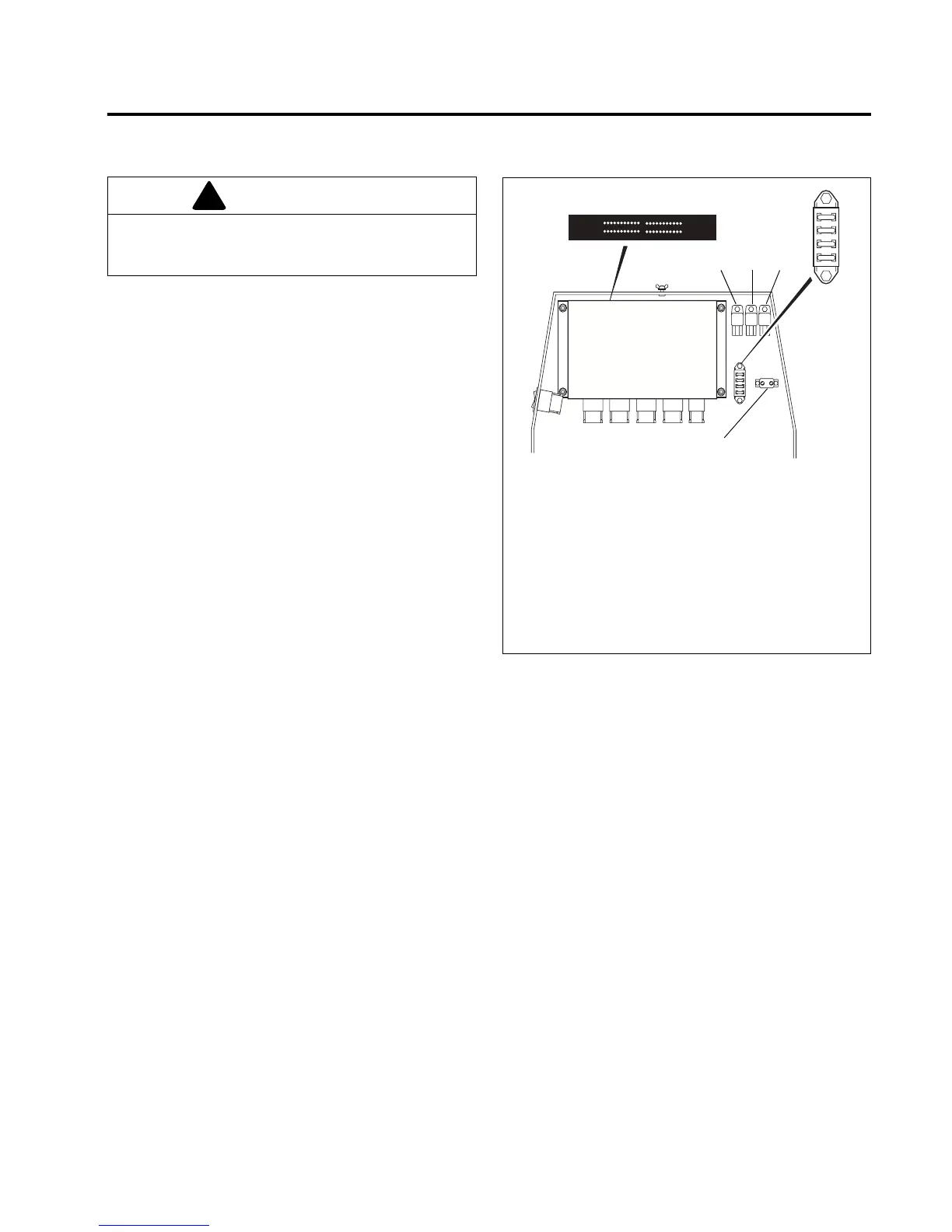

Afb. 4C
VOORZICHTIG
Zet de ontstekingsschakelaar altijd in de UIT-stand en
verwijder de negatieve accukabel (zwart) alvorens het
elektrisch systeem te inspecteren of onderhouden.
!
C
SMELTVEILIGHEDEN
F1
3 A
CONTACTSCHAKELAAR
F2
20 A
WISSELSTROOMDYNAMO, LICHTEN, METERS
F3
25 A
CONTROLLER
F4
3 A
CONTROLLER-INVOER VAN SCHAKELAARS
RELAIS
K19
HOOFDSTROOM
K1
GLOEIBOUGIE
K 4
STARTER
F1
F2
F3
F4
K19 K1 K4
50A
VERBREKER
LF019
