REGLAGES 3
F-13
3.5 FLASH ATTACH ___________________________________________________________
Pose des unités de coupe
1. Placez chaque unité de coupe en face de sa biellette de
levage. Levez manuellement la biellette et faites glisser
l'unité de coupe de façon à ce que la fourche
(T)
s'aligne au logement pivotant
(S)
. Descendez prudem-
ment la biellette
sur la fourche. Insérez la goupille
(K)
dans l’orifice de la fourche, fixez l’attache
(L)
et posez le
chapeau
(M)
.
2. Montez les moteurs
(N)
et leurs flexibles près des
unités de coupe. Nettoyez les dentelures du moteur et
l’accouplement. Revêtez les arêtes dorsales de l'axe
des rouleaux de graisse Moly 2 EP. Nettoyez à fond la
surface de montage du moteur puis faites le glisser
dans son logement. Quand il s’agit de rouleaux de
12,5 cm, fixez le moteur à l’aide de deux clips
(O)
en
veillant à ce que leurs boucles fassent face au centre
du moteur, dans les goupilles de fixation
(P)
. Quand il
s’agit de rouleaux de 17,5 cm, serrez manuellement la
clé
(Q)
du logement de roulements.
3. Levez les rouleaux et posez les goupilles d’écrasement
à ressort
(V,
Schéma 3F
)
. Si la hauteur de coupe ne
change pas, posez les goupilles à l’endroit où elles
étaient avant de déposer les rouleaux.
Dépose des unités de coupe
1. Descendez les rouleaux et déposez les goupilles
d’écrasement à ressort
(V,
Schéma 3F
)
en repérant leur
position.
2. Déposez les clips
(O)
des rouleaux de 12,5 cm et
desserrez la clé
(Q)
du logement moteur pour les
rouleaux de 17,5 cm. Retirez directement le moteur de
l’unité de coupe.
3. Placez prudemment le moteur et ses flexibles en les
éloignant de l’unité de coupe. Afin de ne pas
contaminer ou d’endommager les composants
internes, recouvrez ou obturez l’orifice du logement de
roulements
(R)
.
4. Déposez le chapeau
(M)
de la biellette de levage.
Desserrez le clip d’arrêt (
L
) de la goupille
(K)
puis
déposez-la.
5. Levez prudemment la biellette jusqu’à ce qu’il soit
possible de déposer l’unité de coupe.

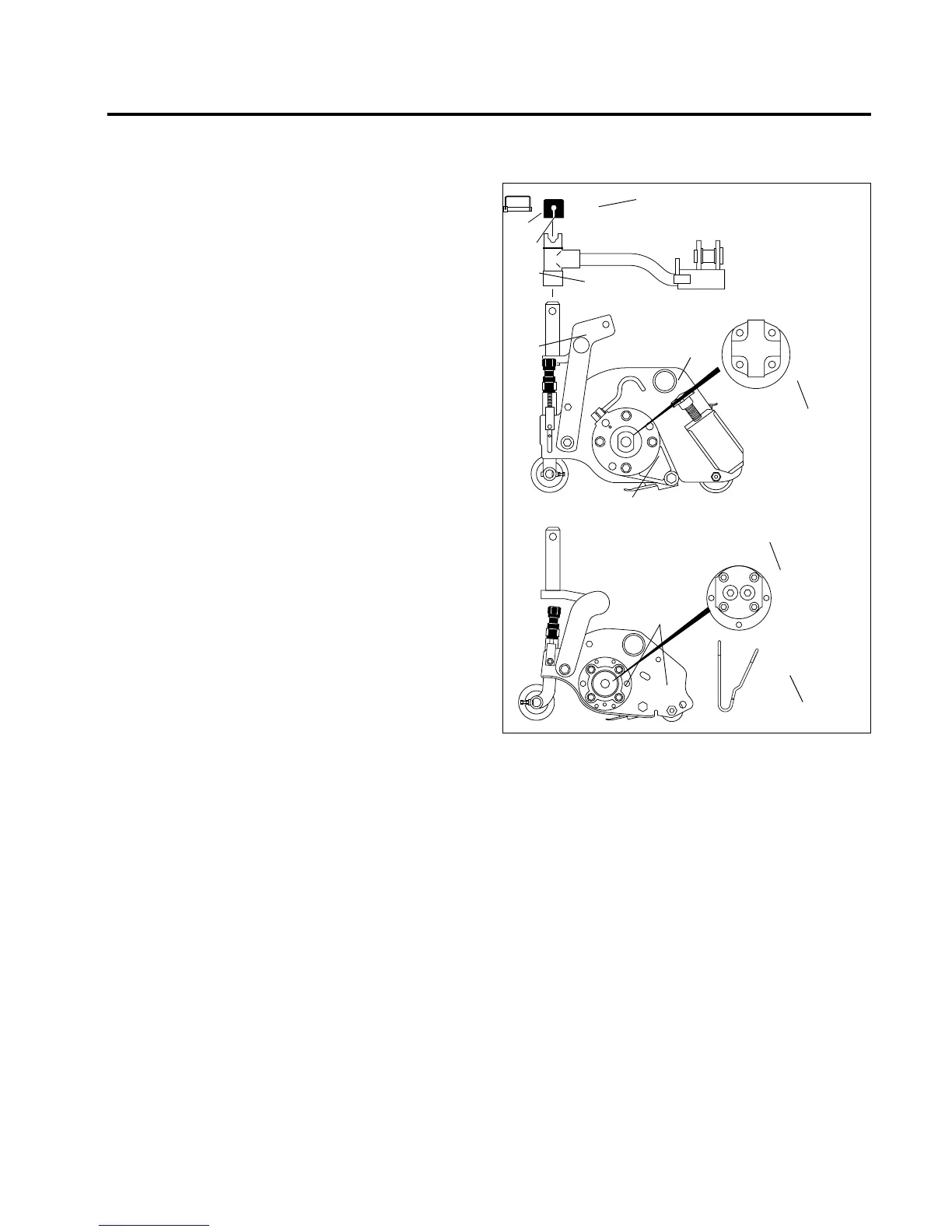

Schéma 3E
ROULEAUX DE 17,5 CM
ROULEAUX DE 12,5 CM
T
S
K
L
M
N
O
P
Q
R
LF010
