3 REGOLAZIONI
I-10
3.3 REGOLAZIONE DELLA LAMA FISSA__________________________________________
Leggere la Sezione 3.2 prima di apportare qualsiasi
modific
a.
Iniziare la regolazione al bordo d’attacco della bobina,
seguito dal bordo d’uscita. Il bordo d’attacco delle lame della
bobina. (
B
-Fig. 3B).
1. Posizionare il bordo d’attacco della bobina. Sulle bobine
da 17,5 cm usare il regolatore (
A
) per impostare la dis-
tanza tra la lama fissa e la bobina. Svitare il regolatore
verso il basso (in senso orario) per ridurre questa dis-
tanza.
Sulle bobine da 12,5 cm usare i regolatori (
C, D
) per
regolare la distanza. Allentare la vite in basso e girare la
vite in alto verso il basso per ridurre la distanza.
2. Far scorrere un calibro a spessori o un pacco di
spessori - da 0,025 a 0,076 mm - tra la lama della
bobina e il coltello orizzontale (
B
). Non ruotare la
bobina.
3. Regolare il bordo di uscita della bobina nella stessa
maniera, quindi ricontrollare la regolazione del bordo
d’attacco.
4. Quando la distanza tra bobina e la lama fissa è
regolata correttamente, la bobina girerà liberamente e
dovrebbe essere possibile tagliare un pezzo di giornale
lungo l'intera lunghezza della bobina, tenendo la carta
a 90° rispetto al coltello orizzontale.
NB:
Evitare di serrare eccessivamente per non provocare
gravi danni alla lama fissa o alle lame della bobina. Le
bobine devono girare liberamente.

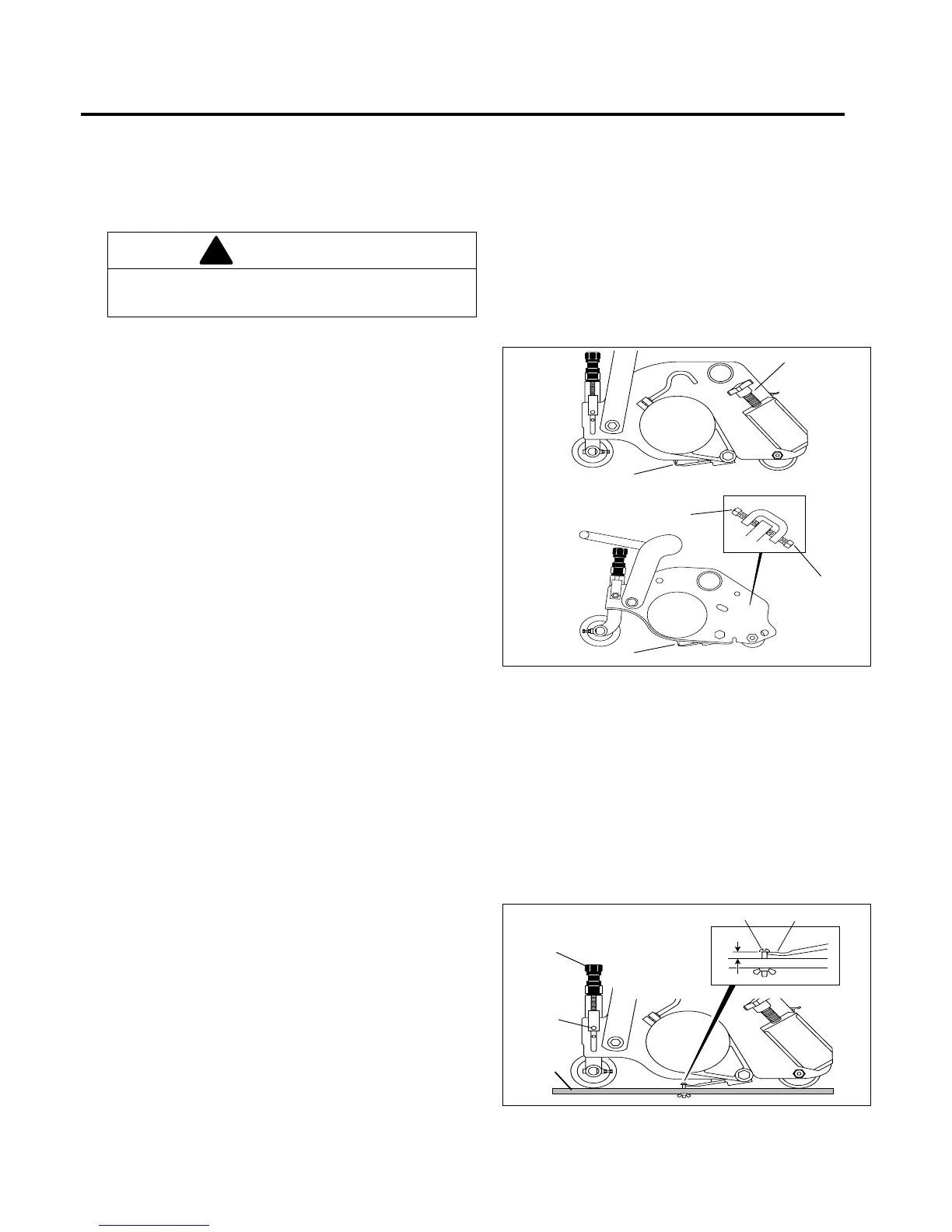

Fig. 3C
3.4 ALTEZZA DI TAGLIO _______________________________________________________
NB:
Effettuare la regolazione della bobina alla lama fissa
prima di regolare l’altezza del taglio. (Sezioni 3.2 e 3.3).
1. Sollevare i dispositivi di taglio alla posizione di trasporto
e innestare quindi il freno di stazionamento, arrestare il
motore e rimuovere la chiave dall’interruttore d’accen-
sione.
2. Regolare l’altezza desiderata di taglio sul calibro (
I
).
a. Misurare la distanza fra il lato inferiore della testa
della vite e della superficie del blocco del calibro
(
J
).
b. Regolare la vite (
F
) per ottenere l’altezza desider-
ata, poi serrare il dado ad alette.
3. Allentare i dati sui supporti (
E
) del rullo anteriore
sufficientemente per consentire alla manopola di
regolazione di sollevare o abbassare il rullo anteriore.
4. Mettere il calibro (
I
) sul fondo dei rulli anteriori e
posteriori vicino ad un lato del rullo.
5. Far scivolare la testa della vite del calibro sopra la
lama fissa (
G
) e regolare la manopola (
H
) per chiudere
lo spazio fra la testa della vite e la lama fissa.
Serrare quindi il controdado (
E
). Ripetere i punti 4 e 5
al lato opposto. Completare la regolazione ad un lato
prima di regolare quello opposto.
6. Serrare i raccordi e ricontrollare tutte le estremità.
Fig. 3D
ATTENZIONE
Per prevenire lesioni personali e danni ai bordi di taglio,
manipolare la bobina con estrema attenzione.
!
A
B
D
C
B
LF007
LF008
J
E
F
G
H
I
LF009
