REGLAGES 3
F-11
3.3
REGLAGES DE LA CONTRELAME
___________________________________________
Lisez le chapitre 3.2 avant de procéder aux réglages.
Le réglage doit s'effectuer, en premier, sur l'extrémité avant
du cylindre puis l'extrémité longitudinale. L'extrémité
longitudinale des lames de cylindre est le bout qui passe,
tout d'abord, au-dessus de la contrelame quand les
cylindres tournent normalement. (
B
- Schéma 3B).
1. Posez le bord principal du rouleau. Utilisez le régleur
(
A
) pour ajuster l’espace de la contrelame par rapport
au rouleau pour les rouleaux de 17,5 cm et faites
tourner le régleur dans le sens des aiguilles d’une mon-
tre pour réduire l’espace.
Utilisez les régleurs
(C, D)
pour les rouleaux de 12,5 cm
pour ajuster l’espace. Desserrez la vis inférieure et
faites descendre en tournant la vis supérieure pour
diminuer l’espace.
2. Glissez une jauge d'épaisseur ou des cales d'une
épaisseur de 0,025 à 0,075 mm entre la lame du
rouleau et la contrelame
(B)
. Ne tournez pas le
rouleau.
3. Ajustez l'extrémité longitudinale du rouleau pour
obtenir, de la même manière, un espace semblable
puis vérifiez de nouveau le réglage de l'extrémité du
bord avant.
4. Quand le réglage du rouleau et de la contrelame est
correct, le rouleau tourne librement et vous devriez
alors pouvoir couper un morceau de papier en le
tenant à 90° de la contrelame, le long de toute la
longueur du rouleau.
Remarque :
Evitez tout serrage excessif afin de ne pas
endommager la contrelame et les lames des rouleaux. Les
rouleaux doivent toujours tourner librement.

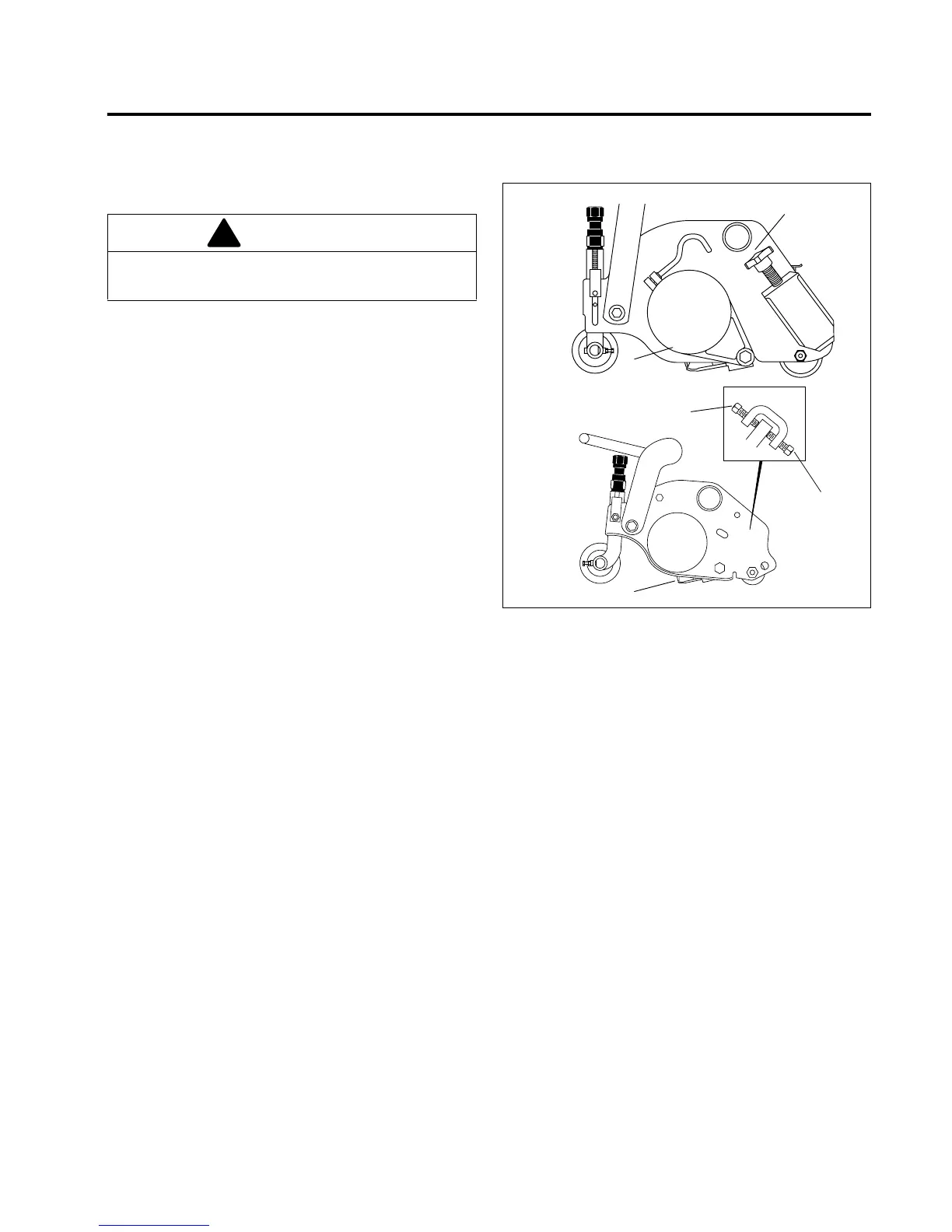

Schéma 3C
ATTENTION
Manipuler prudemment les cylindres pour ne pas vous
blesser et endommager leurs bords tranchants.
!
A
B
D
C
B
LF007
LF008
