TABELLE DELLA MANUTENZIONE E LUBRIFICAZIONE 6
I-33
6.3 TABELLA DELLA LUBRIFICAZIONE __________________________________________
1
2
33
4
11
11
12
12
13
13
14
14
14
5
6
15
7
7
8
8
9
10
9

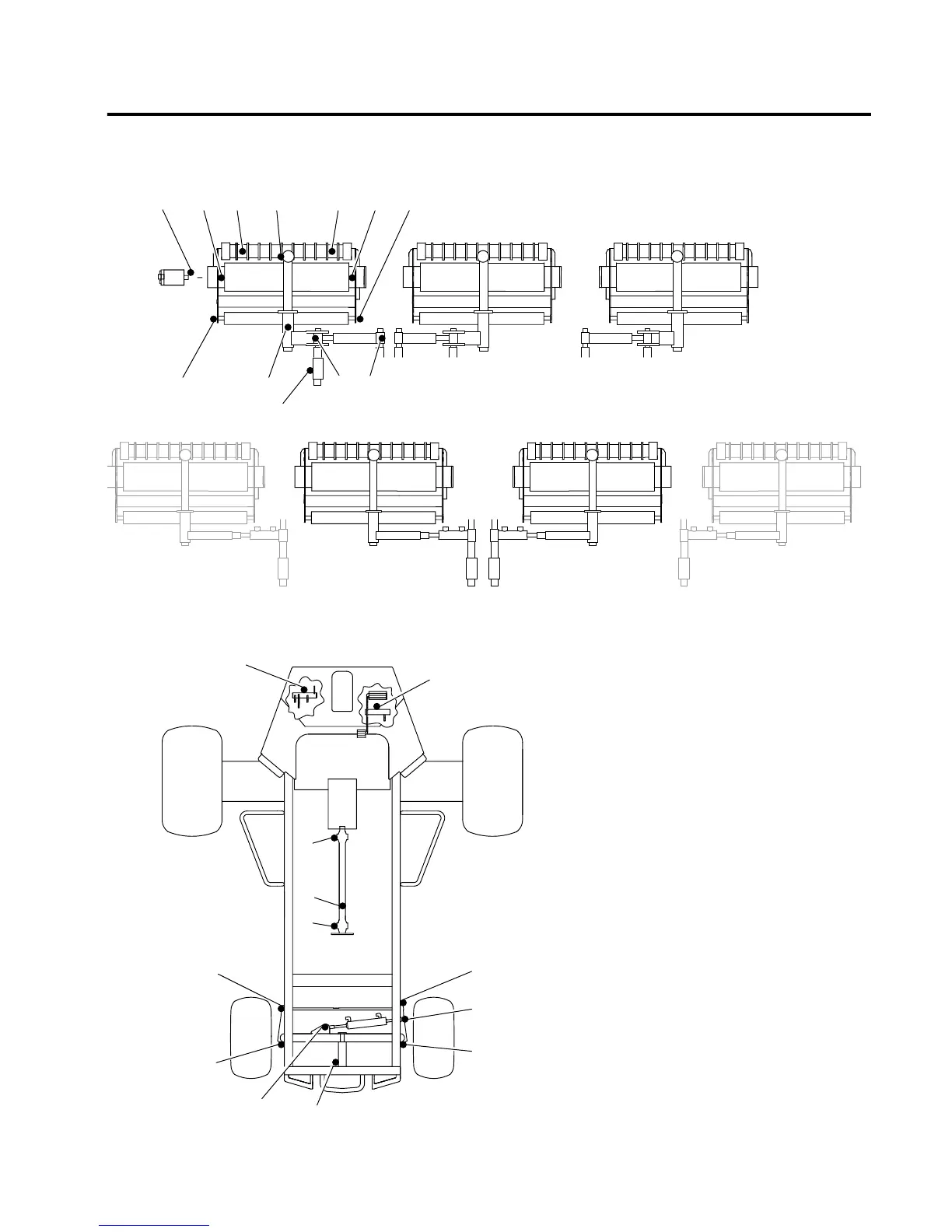

LF023
Punti di ingrassaggio
F1 - Ogni 50 ore (ogni settimana)
1 Alloggiamento del perno
2 Braccio di sollevamento
3 Cilindri di sollevamento
4 Perno principale del braccio
di sollevamento
5 Perno del pedale del freno
6 Perno del pedale di trazione
7 Giunto a sfera
8 Perno dello sterzo
9 Cilindro dello sterzo
10 Perno dell'assale
F2 - Ogni 100 Ore
11 Cavità cuscinetto bobina
12 Rullo anteriore
13 Rullo posteriore
14 Giunto ad U dell'albero di
trasmissione
F3 - Ogni 250 Ore
15 Scanalatura di
accoppiamento del motore
Punti di ingrassaggio sono gli stessi per tutti le bobine
