Jacobsen LF 3400 Service Manual

6 TABLEAUX DE MAINTENANCE ET DE GRAISSAGE
F-34

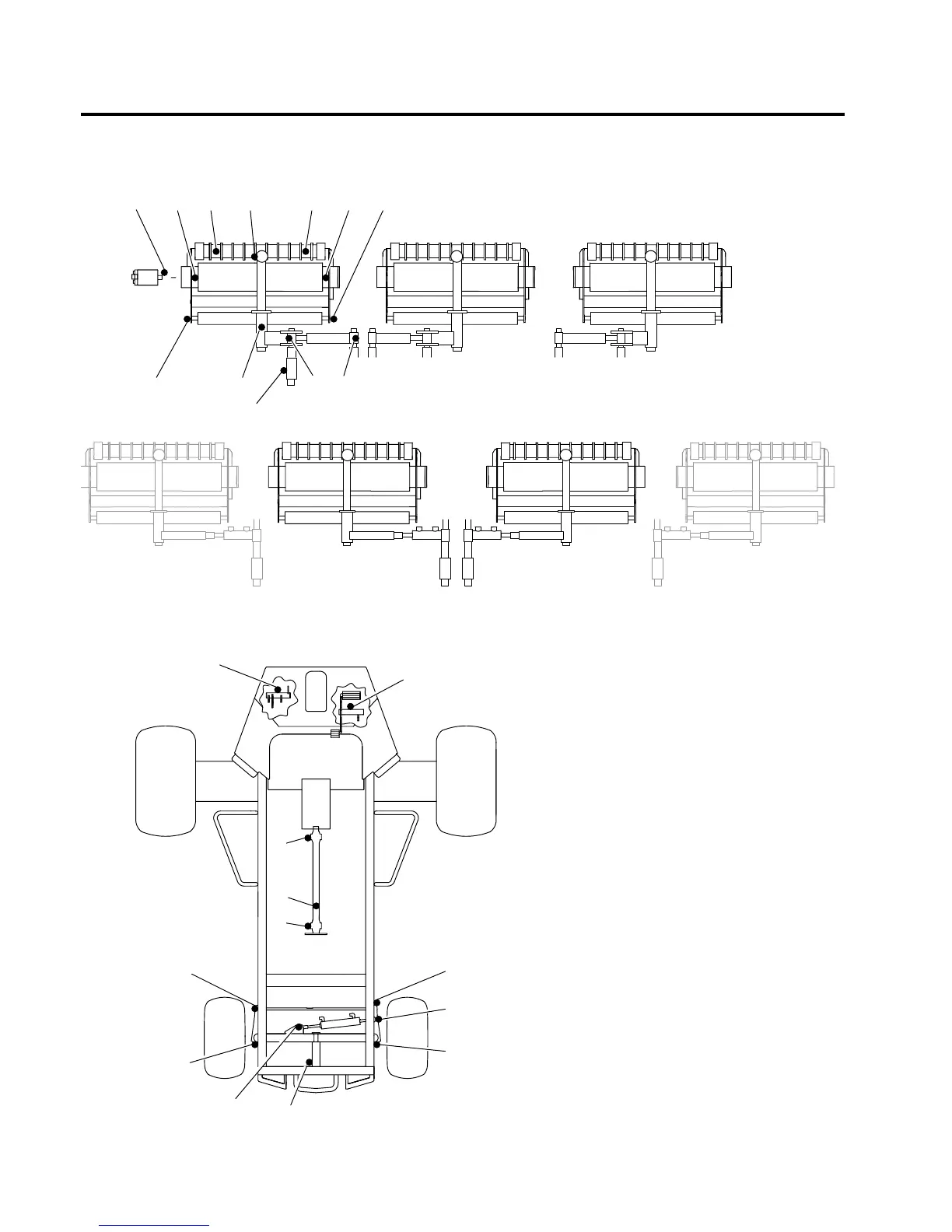

6.3 TABLEAU DE GRAISSAGE__________________________________________________
Raccords de graissage
F1 – 50 heures
(hebdomadairement)
1 Logement d’articulation
2 Biellette de levage
3Vérins de levage
4 Pivot de biellette de levage
5 Pivot de pédale de frein
6 Pivot de pédale de traction
7 Rotule
8 Pivot de direction
9Vérin de direction
10 Pivot d’essieu
F2 – 100 heures
11 Cavité de roulement de rouleau
12 Rouleau avant
13 Rouleau arrière
14 Arbre moteur
F3 – 250 heures
15
Cannelure de moteur
1
2
33
4
11
11
12
12
13
13
14
14
14
5
6
15
7
7
8
8
9
10
9
Les points de graissage sont tous les mêmes
LF023
