REGOLAZIONI 3
I-13

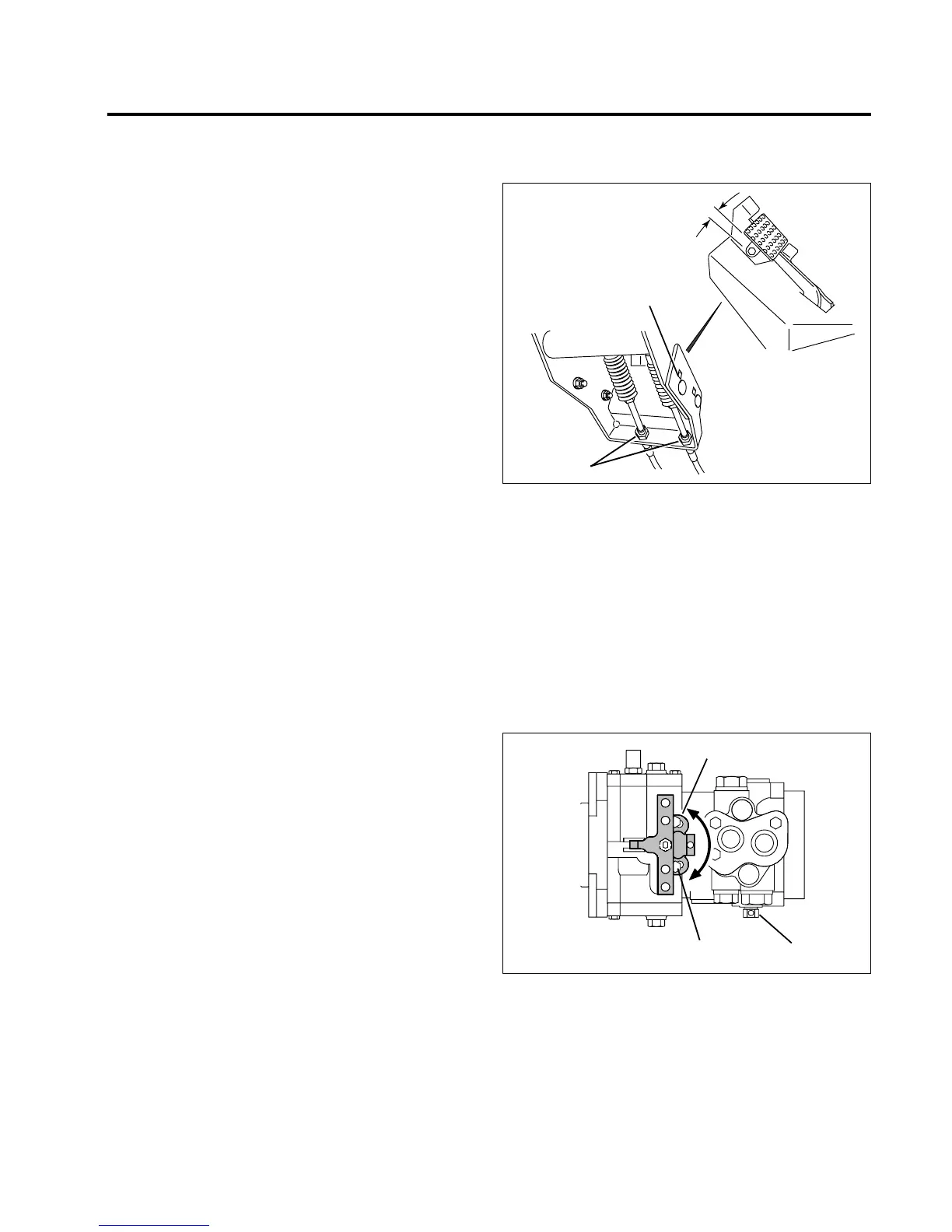

3.9 FRENI ___________________________________________________________________
Registrare i freni dopo aver sostituito o riparato il gruppo
frenante, oppure se la corsa del pedale diventa eccessiva.
1. Allentare i dadi di regolazione (
C
).
2. Regolare il tirante in modo che il pedale abbia una
corsa a vuoto (
E
) di 1 pollice (25 mm) prima che le
pasticche tocchino il disco frenante. Stringere il dado
(
C
) per mantenere la regolazione in posizione.
3. Se i freni si consumano oltre il punto in cui è possibile
registrarli tramite il tirante, spostare la staffa del freno
sulla seconda serie di fori (
D
) e completare la
procedura di registrazione.
4. Avviare il trattore e controllare il funzionamento dei
freni parcheggiare il trattore su un pendio di circa 16,7°
e inserendo il freno di stazionamento: il trattore non
dovrà ribaltarsi.
Fig. 3I
3.10 REGOLAZIONE DEL FOLLE _________________________________________________
La regolazione del folle può esser fatta soltanto sulla pompa
della presa di forza.
La regolazione del folle è preimpostata in fabbrica su tutti i
trattori e le pompe, nuovi o di ricambio. Non sono richieste
ulteriori regolazioni a meno che la pompa non sia stata
smontata per riparazione o manutenzione.
Regolare del folle:
1. Scollegare dalla pompa il collegamento del pedale della
trazione.
2. Collocare il trattore su appoggi ben saldi in modo che
tutte
le ruote siano sollevate da terra.
3. Controllare che la valvola di rimorchio (
H
) sia chiusa.
4. Inserire il freno di stazionamento e mettere
l'interruttore di falciatura in folle. Accertarsi che
l'interruttore del folle sul pedale della trazione sia
chiuso. (
M
-Figura 3K).
La distanza tra l'interruttore ed il
puntatore metallico “M” deve essere compresa tra 0,060”
e 1,120”.
5. Allentare le viti (
G
) che sostengono la staffa della leva
della pompa quanto basta per poterla spostare.
Avviare il motore e osservare le ruote. Regolare la
staffa (
F
) nei fori a feritoia finché le ruote non girano.
Spegnere il motore e stringere la staffa in posizione.
6. Collegare il giunto della trazione al pedale della
trazione, assicurandosi che l’indicatore sul pedale della
trazione si trovi in corrispondenza dell'interruttore del
folle (
M
-Figura 3K).
7. Avviare il motore e controllare il funzionamento del
pedale della trazione. Le ruote non devono girare
riportando il pedale in posizione di folle e deve
accendersi la spia 5 sulla centralina, vedi Sezione 5.2.
Fig. 3J
LF013
E
D
C
F
H
G
LF014
