3 REGLAGES
F-12
3.4 HAUTEUR DE COUPE ______________________________________________________
Remarque:
Ajustez toujours le cylindre à la contrelame
avant de régler la hauteur de coupe. (Chapitres 3.2 et 3.3).
1. Levez les accessoires pour placer la machine en posi-
tion de transport, serrez le frein de stationnement,
arrêtez le moteur et retirez la clé de contact.
2. Réglez la hauteur de coupe désirée sur la jauge
(I).
a. Mesurez la distance entre le dessous de la tête de
vis et la surface de la jauge
(J).
b. Ajustez la vis
(F)
pour obtenir la hauteur désirée
puis serrez l'écrou papillon.
3. Desserrez suffisamment les écrous
(E)
à l'avant des
brides du cylindre afin de pouvoir lever ou descendre
le cylindre avant avec le bouton de réglage
.
4. Placez la jauge
(I)
au travers de la partie inférieure des
cylindres avant et arrière, proche de leurs extrémités.
5. Glissez la tête de la vis de jauge au-dessus de la
contrelame
(G)
et ajustez le bouton
(H)
pour fermer
l'espace entre la tête de vis et la contrelame.
Serrez ensuite les écrous
(E).
Répétez les
paragraphes 4 et 5 pour le côté opposé. Ajustez
complètement un côté à la fois.
6. Serrez les écrous et vérifiez de nouveau les
extrémités.

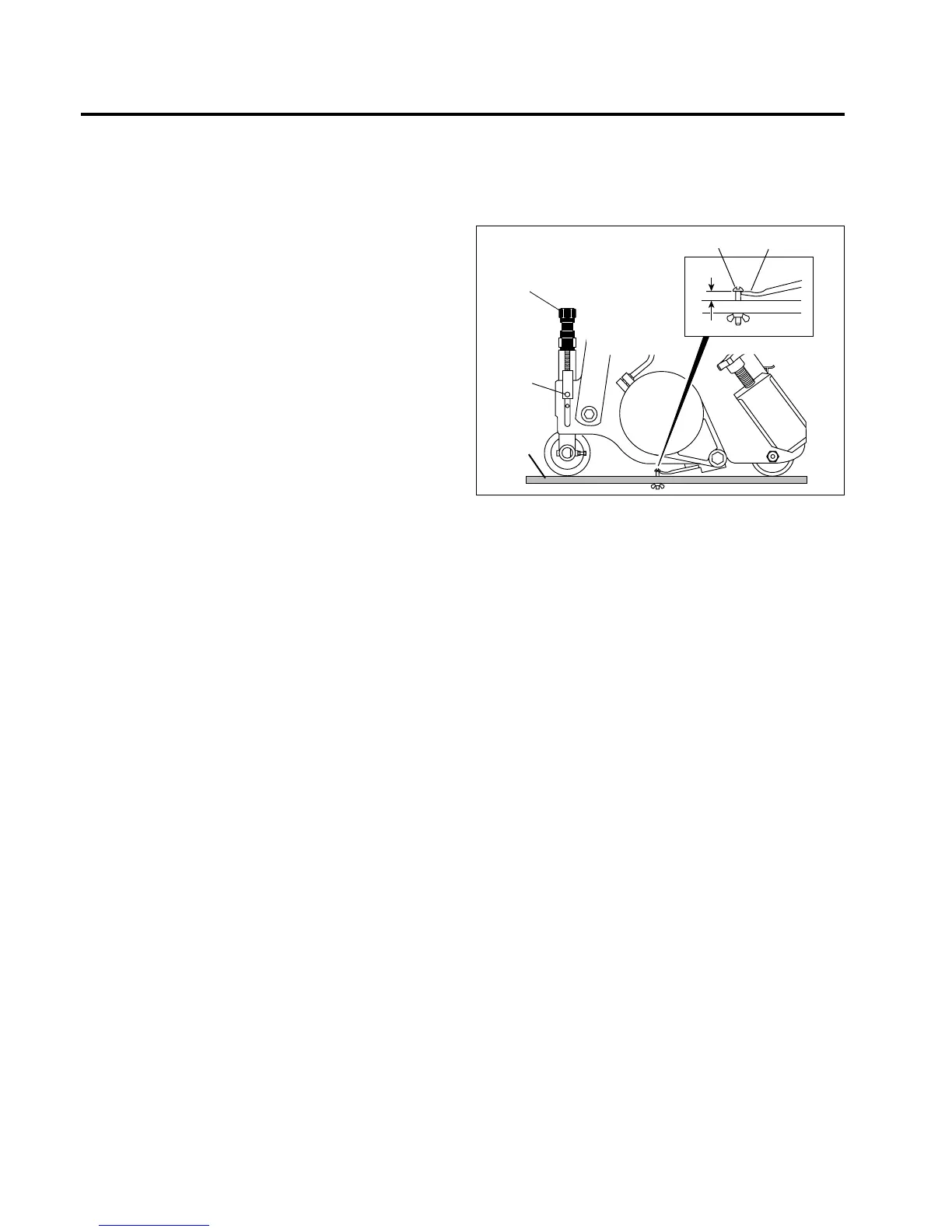

Schéma 3D
J
E
F
G
H
I
LF009
