3 REGOLAZIONI
I-12
3.6 MOLLE DI TENUTA ________________________________________________________
Ciascuna bobina è dotata di una molla di tenuta che esercita
una pressione verso il basso per migliorare la qualità del
taglio e assicurare un contatto consistente tra la bobina e il
terreno. Controllare e registrare le molle di tenuta ogni volta
che si modifica l'altezza del taglio o per ottenere un taglio
migliore.
1. Quando si sollevano le bobine, porre lo spinotto (
V
) nel
4° foro a partire dal giunto sferico. Abbassare le bobine
su di una superficie piana prima di misurare la corsa
della molla.
2. Impostare inizialmente una distanza tra il centro del
giunto sferico e il centro dello spinotto che attraversa la
barra a 227 mm ± 2 mm. Per regolare la lunghezza,
allentare il dado di bloccaggio (
W
) e ruotare la barra
(
U
) all’interno o fuori del giunto sferico.
3. Misurare la lunghezza della molla come indicato su
tutte e 5 le bobine. Annotare la dimensione più corta
della molla e impostare le altre molle regolando le
barra (
U
) su quella stessa dimensione con una
tolleranza di ± 2 mm. Verificare che lo spinotto che
attraversa la barra sia orizzontale, quindi stringere il
dado di blocco (
W
).
4. Per registrare la pressione della molla, spostare in
avanti lo spinotto di un foro per aumentare la pressione
sul rullo posteriore, o di uno indietro per diminuirla.

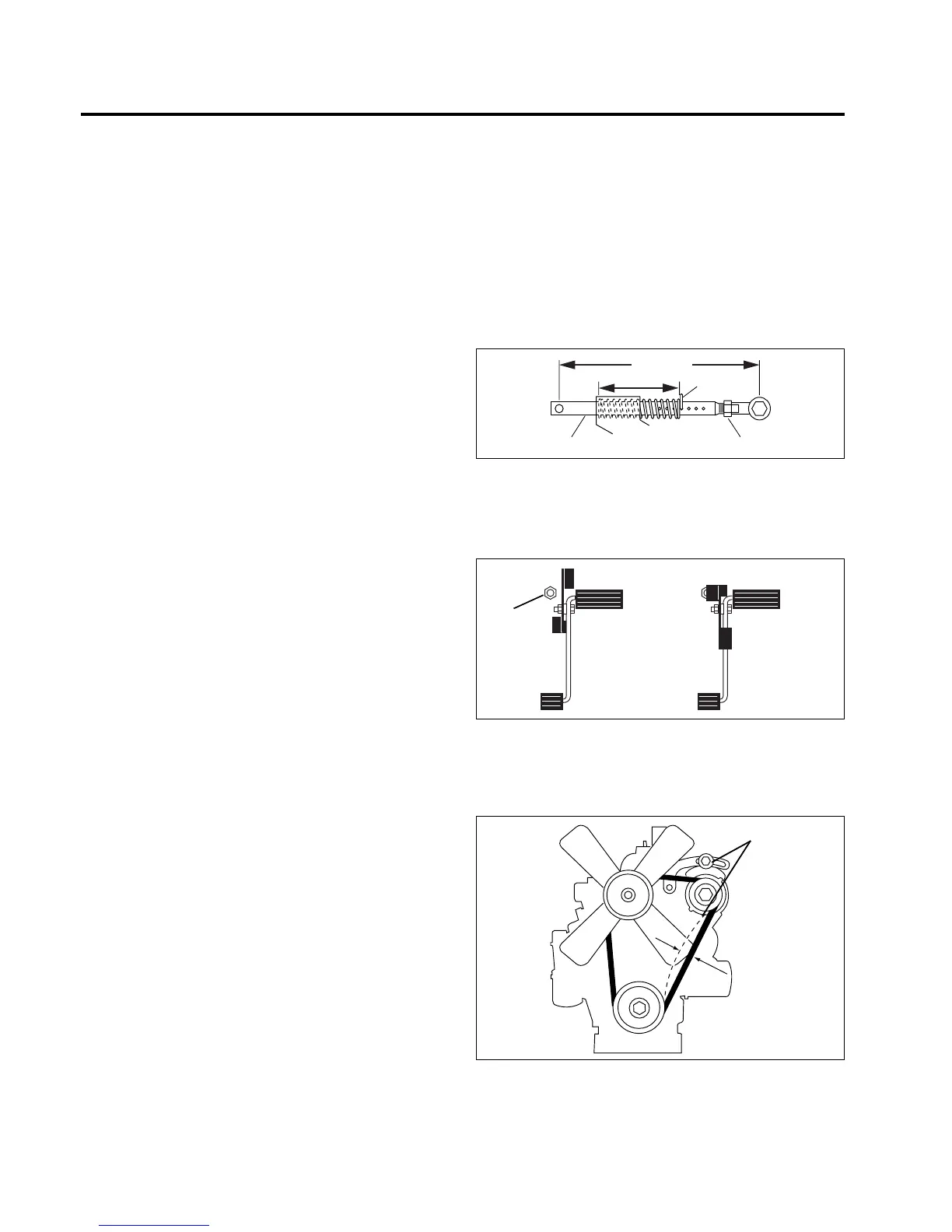

Fig. 3F
3.7 VELOCITÀ DI FALCIATURA _________________________________________________
La qualità della falciatura è migliore a velocità molto al di
sotto di quella di trasporto del trattore. La velocità di
falciatura impostata in fabbrica è di 8-10 km/h e dovrebbe
essere adatta alla maggior parte delle condizioni di
falciatura. Tuttavia, con un particolare tipo di terreno, può
rendersi necessario operare a velocità diversa.
Per impostare la velocità di falciatura, stringere il dado di
fissaggio (
A
) e regolare la vite di arresto verso l'alto per
ridurre la velocità e verso il basso per aumentarla. Stringere
il dado per mantenere la regolazione in posizione.
Fig. 3G
3.8 CINGHIA _________________________________________________________________
Controllare e registrare la cinghia nuova dopo le prime 50
ore di funzionamento. Successivamente ripetere i controlli e
la registrazione ogni 100 ore.
Registrare la puleggia dell’alternatore in modo che la
cinghia si fletta di 6-8 mm esercitando una pressione di ca.
88,8 Nm a metà strada tra le pulegge. Vedere il manuale del
motore
Se la tensione non è quella corretta, allentare i bulloni di
montaggio dell'alternatore (
B
) e regolare l'alternatore fino a
ottenere la tensione corretta.
Fig. 3H
8-15/16"
V
W
U
A
LF002
(6 - 8 MM)
B
LF012
