EINSTELLUNGEN 3
D-15

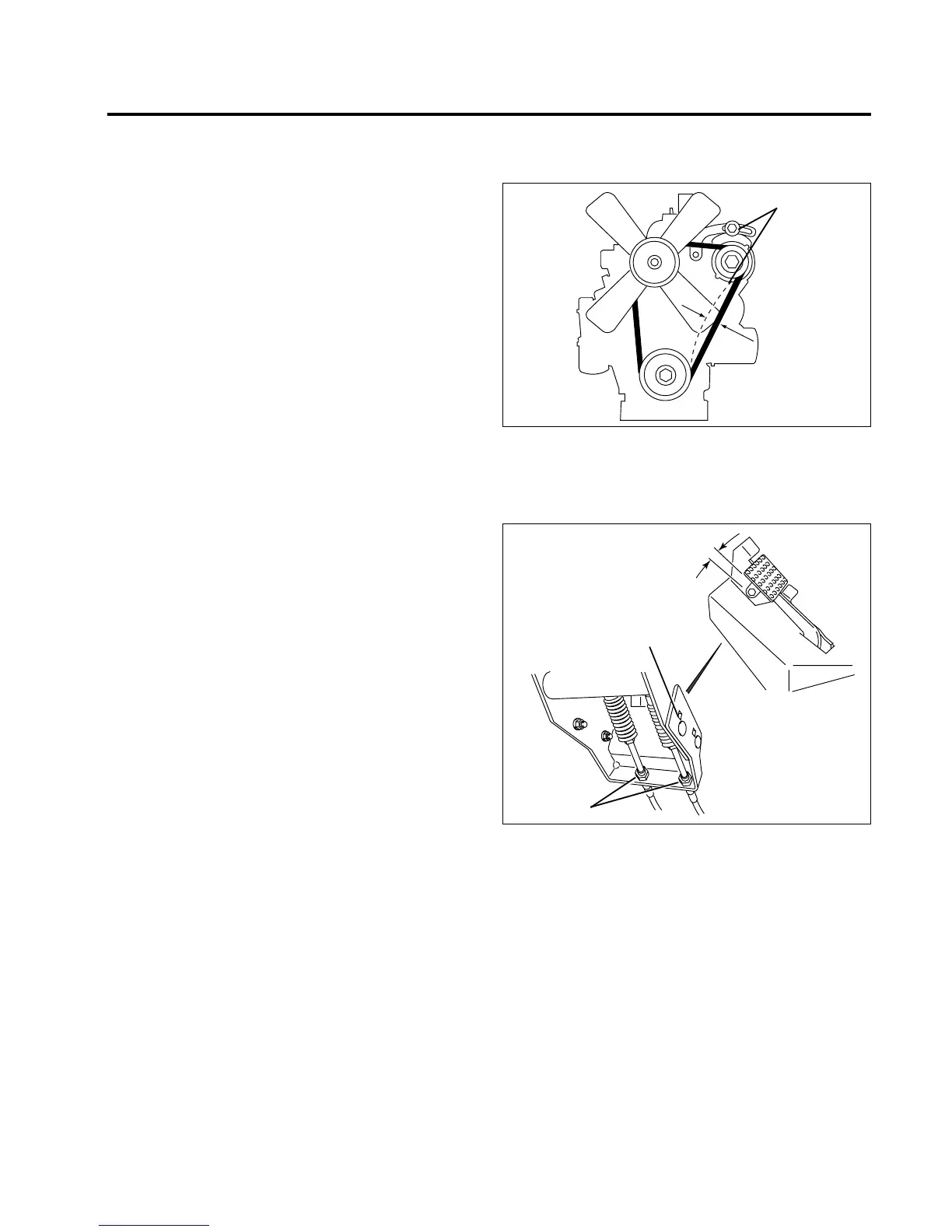

3.8 RIEMEN__________________________________________________________________
Einen neuen Riemen nach den ersten zehn Betriebsstunden
überprüfen und einstellen. Anschließend alle 100 Stunden
einstellen.
Die Riemenscheibe der Lichtmaschine so einstellen, daß
sich der Riemen bei einem Druck von 88,8 Nm auf den
mittleren Bereich zwischen den Riemenscheiben um 6 bis 8
mm durchbiegt.
Wenn die falsche Spannung vorhanden ist, die
Befestigungsschrauben (
B
) der Lichtmaschine lösen und die
Lichtmaschine einstellen, bis die richtige Riemenspannung
erzielt ist.
Abb. 3H
3.9 BREMSEN________________________________________________________________
Die Bremsen nach dem Auswechseln oder Warten des
Bremsaufbaus, oder wenn eine übermäßige Pedal-
bewegung vorhanden ist, auswechseln.
1. Stellmuttern (
C
) lösen.
2. Das Kabel so einstellen, daß das Bremspedal eine
freie Bewegung (
E
) von 25 mm hat, bevor die
Bremsklötze auf die Bremsscheibe einwirken. Die
Mutter (
C
) zum Festsetzen der Einstellung anziehen.
3. Wenn die Bremsen so stark abgenutzt werden, daß sie
nicht mehr mit dem Kabel eingestellt werden können,
den Bremsträger in den zweiten Satz Löcher (
D
)
geben und die Einstellung vornehmen.
4. Den Traktor starten und den Betrieb der Bremsen
prüfen. Den Traktor auf einem Gefälle (ca. 16,7°
Neigung) parken und die Feststellbremse anziehen.
Die Bremse muß ein Rollen des Traktors verhindern.
Abb. 3I
6 - 8 MM
B
LF012
LF013
E
D
C
