Il funzionamento della centrale A400 è basato su un sistema
(amperometrica) che verifica lo sforzo dei motori ad essa collegati.
Questo sistema permette di rilevare automaticamente i finecorsa e di
riconoscere eventuali ostacoli durante il normale movimento
(protezione antischiacciamento).
Questa caratteristica rende semplicissima l’installazione visto che non
serve nessuna regolazione.
La centrale è pre-programmata sulle funzioni normalmente richieste,
eventualmente attraverso una semplice procedura si possono
scegliere funzioni più specifiche.
L’andamento della corrente dipende anche da altri fattori oltre che dallo
sforzo, ad esempio: variazioni di tensione, il tipo di motore, il valore del
condensatore di spunto ecc… La centrale A400 è stata ottimizzata per i motori
presenti negli attuatori Wingo, altri tipi di motori potrebbero provocare un
funzionamento non corretto della centrale A400.
21
I

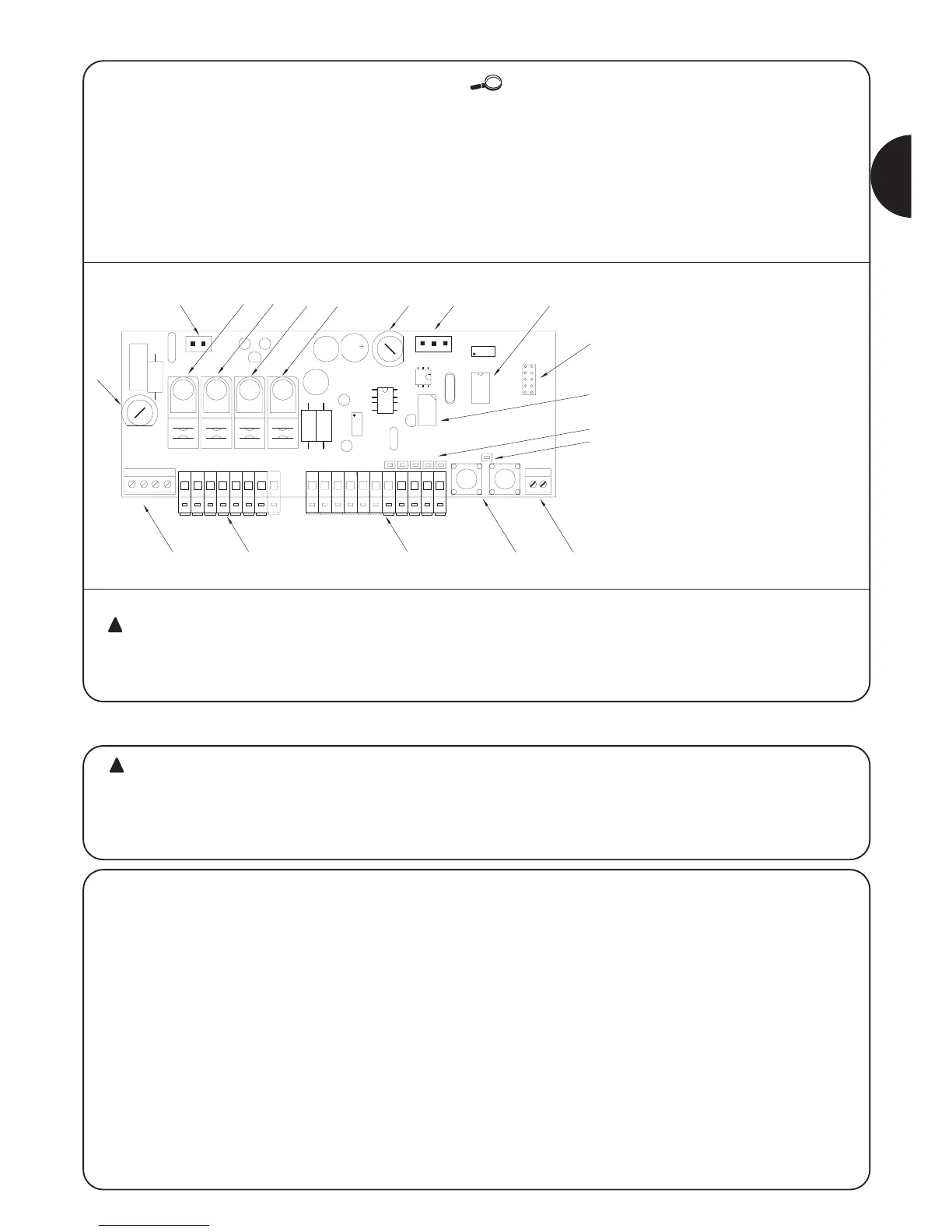

A Connettore primario trasformatore
B Relè Comune
C Relè Apre/Chiude
D Relè motore M1
E Relè motore M2
F Fusibile bassissima tensione (500mA)
G Connettore secondario trasformatore
H Microprocessore
I Innesto per ricevitore radio
L Relè per fototest
M Led “INGRESSI”
N Led “OK”
O Morsetto per antenna radio
P Pulsanti per programmazione
Q Morsetti per ingressi-uscite
R Morsetti per motori e lampeggiante
S Morsetti per collegamento linea
T Fusibile di linea (5A)
Per proteggere l’operatore e la scheda elettronica da
manomissioni accidentali, della centrale sono normalmente
accessibili solo le morsettiere e i tasti di programmazione.
Rimuovere il coperchio solo se necessario e dopo aver tolto
l’alimentazione elettrica.
1) Descrizione del prodotto
Ricordiamo che gli impianti di cancelli e porte
automatiche devono essere installati solo da personale
tecnico qualificato e nel pieno rispetto delle norme di
legge. Seguire attentamente le avvertenze del fascicolo:
“Avvertenze per l’installatore”.
2.1) Verifiche preliminari
Prima di iniziare qualunque operazione verificare che tutto il materiale
sia adatto all’installazione e conforme a quanto previsto dalle
normative. Oltre alla verifica di tutti gli aspetti riportati nel fascicolo
“Avvertenze per l’installatore”, in questa parte riportiamo un elenco
di verifiche specifiche per la centrale A400.
• Gli “arresti meccanici della corsa” devono essere adatti a fermare
il movimento del cancello e devono assorbire senza problemi tutta
l'energia cinetica accumulata nel movimento dell’anta.
• Alimentare la centrale attraverso un cavo da 3x1,5 mm
2
.
Se la distanza fra la centrale e la connessione all'impianto
di terra supera i 30m è necessario prevedere un dispersore di terra
in prossimità della centrale.
• Nei collegamenti della parte a bassissima tensione di sicurezza
usare cavetti di sezione minima pari a 0,25mm
2
.
Usare cavetti schermati se la lunghezza supera i 30m collegando
la calza a terra solo dal lato della centrale.
• Evitare di fare connessioni ai cavi in casse interrate anche se
completamente stagne.
• Se adeguatamente installata la centrale garantisce un grado di
protezione classificato IP55 pertanto adatta ad essere installata
all'esterno.
• Fissare la centrale su una superficie irremovibile, piana ed
adeguatamente protetta da urti, ponendo attenzione che la parte
inferiore sia ad almeno 40cm dal terreno.
• Inserire appositi passacavi o passatubi solo nella parte inferiore del
contenitore (vedi figura 1, figura 1a).
2) Installazione
