43
F

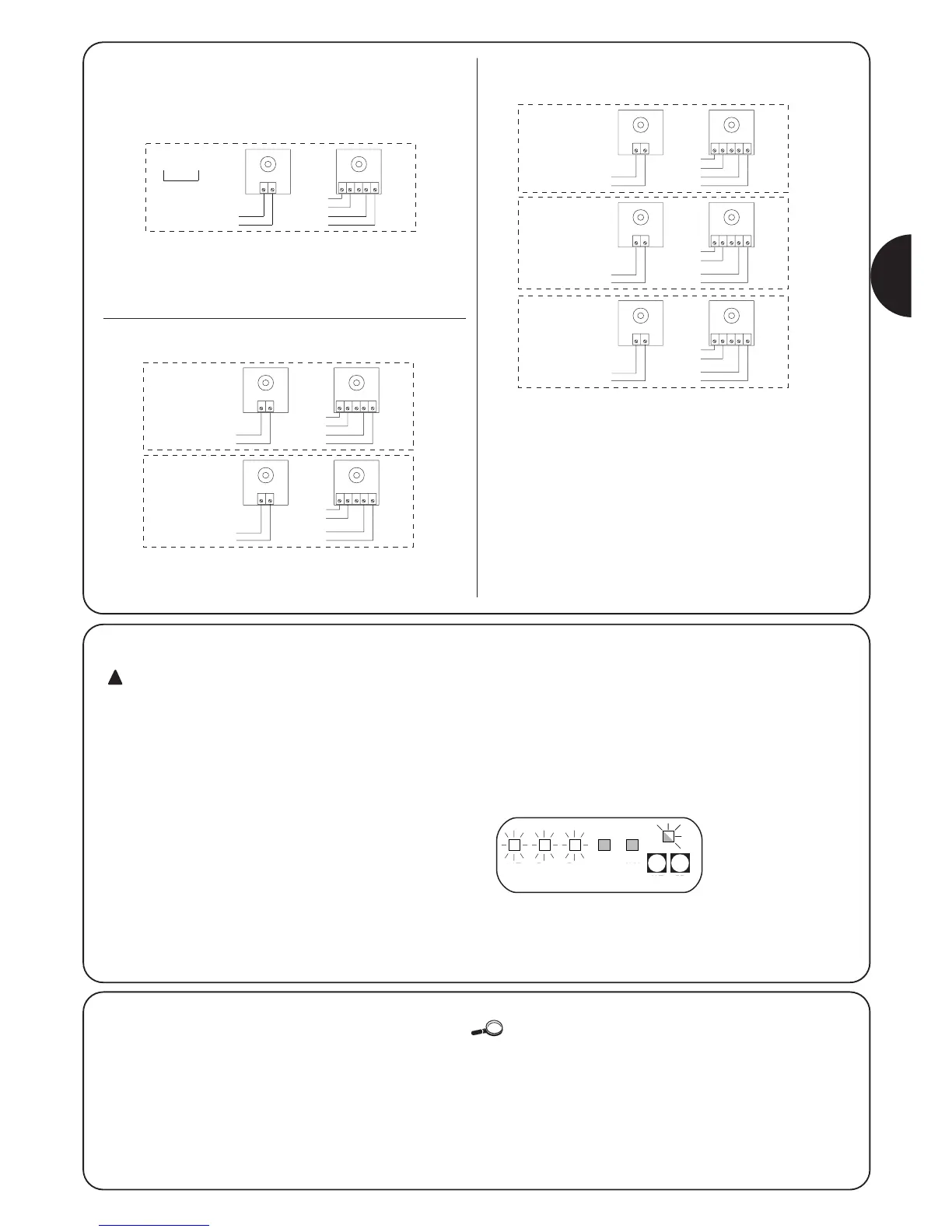

Exemples unifilaires des connexions des photocellules
Connexion seulement de la photocellule PHOTO
(réf. Fig. 2)
Note: l’entrée PHOTO1 (21) n’est pas utilisée, elle doit donc être
connectée à la borne 13 pour permettre la fonction PHOTO-TEST
seulement à la photocellule PHOTO.
Connexion de PHOTO et PHOTO1
Note: respecter les connexions d’alimentation indiquées et activer la
fonction SYNCHRONISME (disponible dans toutes les photocellules NICE).
Connexion de PHOTO, PHOTO1 et PHOTO2
(réf. Fig. 3)
Note: respecter les connexions d’alimentation indiquées et activer la
fonction synchronisme (disponible dans toutes les photocellules
NICE).
12345
12
TX
RX
13
14
13
15
16
17
20
21
12345
12
12345
12
1
TX RX
TX RX
13
14
14
13
15
16
17
20
16
15
17
21
12345
12
12345
12
12345
12
TX RX
PHOTO 1
TX RX
PHOTO 2
TX RX
13
14
14
13
14
13
15
16
17
20
16
15
17
21
16
15
17
23
2.4.5) Vérification des connexions
Les prochaines opérations vous porteront à agir sur
des circuits sous tension, certaines parties sont soumises
à la tension de secteur et donc TRÈS DANGEREUSES !
Faites très attention à ce que vous faites et N’OPÉREZ
JAMAIS SEULS!
Une fois que les connexions prévues pour l’automatisme sont
terminées, on peut passer à la phase de vérification.
• Alimenter l’armoire de commande et vérifier que toutes les diodes
électroluminescentes (LED) clignotent rapidement pendant
quelques secondes.
• Vérifier que la tension de secteur est présente sur les bornes 1-2,
et qu’elle est d’environ 24 Vca sur les bornes 15-16 ; si les valeurs
sont différentes, couper immédiatement le courant et vérifier plus
attentivement les connexions et la tension d’alimentation.
• Après le clignotement rapide initial, la LED OK signale le
fonctionnement correct de l’armoire de commande par un
clignotement régulier toutes les secondes. Quand il y a une
variation sur les entrées, la LED OK effectue un double
clignotement rapide en signalant ainsi que l’entrée a été reconnue.
• Si les connexions sont correctes, les entrées de type NF, c’est-à-
dire HALTE, PHOTO, PHOTO1 doivent avoir la LED
correspondante allumée. Les LED de PAS-À-PAS et AUX doivent
résulter éteintes (si les entrées PHOTO2 et AUX sont présentes et
correctement programmées, la LED AUX doit être allumée)
• Vérifier que l’actionnement des dispositifs connectés aux entrées
provoque l’allumage ou l’extinction des LED correspondantes.
ALT Foto Foto
1
Passo
Passo
AUX
ALT PP
P1 P2
2.5) Recherche des butées de fin de course
mécaniques
Après avoir effectué les différents contrôles, on peut commencer la
phase de recherche automatique des butées de fin de course
mécaniques. Cette opération est nécessaire parce que la logique de
commande A400 doit "mesurer" la durée des manœuvres
d’ouverture et de fermeture.
Si l’armoire de commande n’a jamais été installée, ce qui signifie qu’il n’y
a encore aucun temps valable dans la mémoire de la logique de commande,
la procédure est activée automatiquement. Si par contre la procédure a déjà
été exécutée, pour pouvoir la réactiver, il faut d’abord effacer la mémoire (voir
chapitre "Programmation - Effacement de la mémoire"). Pour vérifier si la
mémoire contient des temps, éteindre puis rallumer l’alimentation de l’armoire
de commande : si toutes les LED clignotent rapidement pendant 10
secondes, la mémoire est vide ; si le clignotement ne dure que 3 secondes,
la mémoire contient déjà les temps de manœuvre des moteurs.
HALTE PHOTO AUXPHOTO
1
PAS-
À-PAS
HALTE PP
