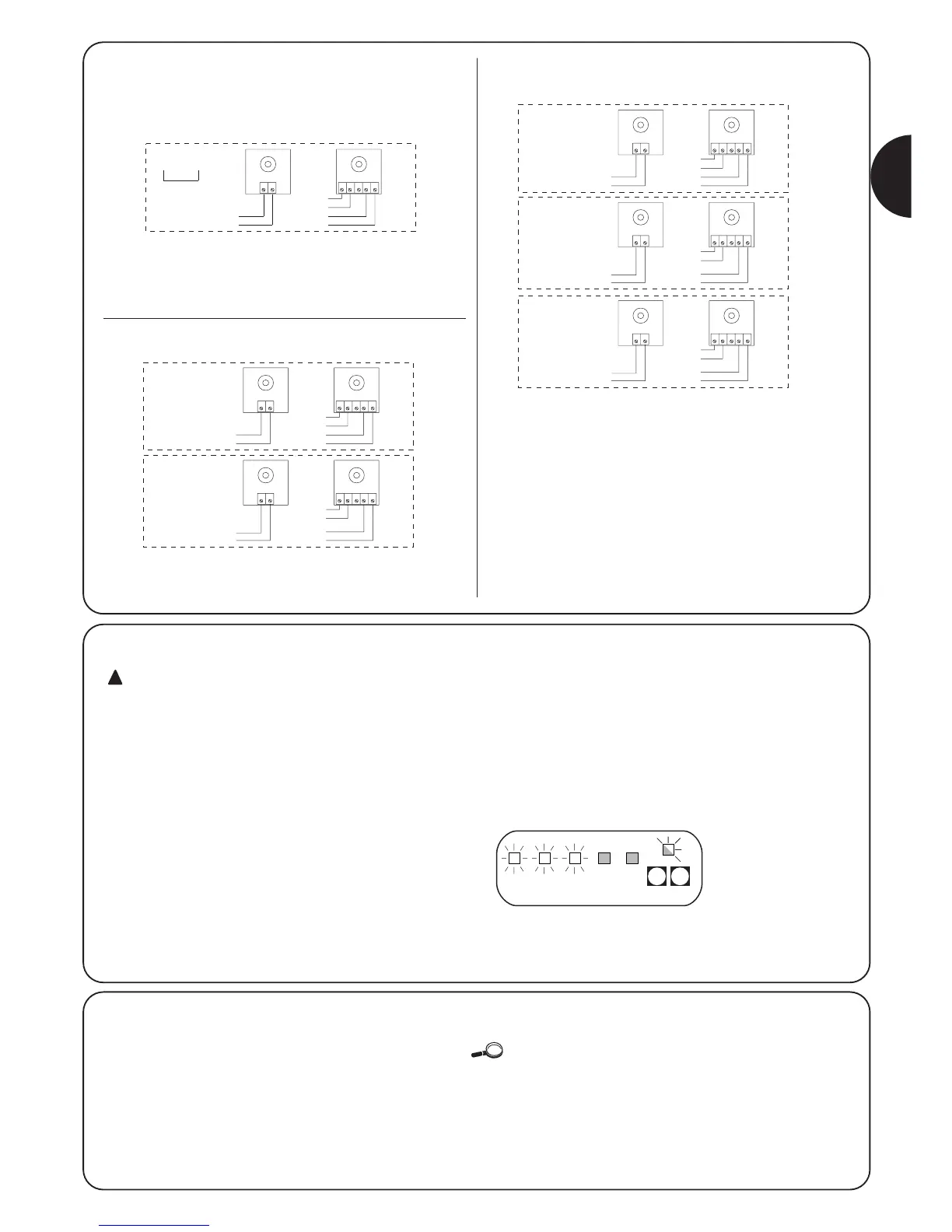

Esempi unifilari di collegamenti delle fotocellule
Collegamento della sola fotocellula FOTO.
(riferimento fig. 2)
Nota: l’ingresso FOTO1 (21) non viene utilizzato, quindi deve essere
collegato al morsetto 13 per consentire la funzione FOTOTEST alla
sola FOTO.
Collegamento di FOTO e FOTO1
Nota: rispettare i collegamenti di alimentazione indicati e attivare la
funzione SINCRONISMO (disponibile in tutte le fotocellule NICE).
Collegamento di FOTO, FOTO1 e FOTO2
(riferimento fig. 3)
Nota: rispettare i collegamenti di alimentazione indicati e attivare la
funzione SINCRONISMO (disponibile in tutte le fotocellule NICE) .
25
I
2.4.5) Verifica dei collegamenti
Le prossime operazioni vi porteranno ad agire su
circuiti sotto tensione, alcune parti sono sottoposte a
tensione di rete quindi ALTAMENTE PERICOLOSE! Prestate
la massima attenzione a ciò che fate e NON OPERATE MAI
DA SOLI!
Terminati i collegamenti previsti per l’automazione è possibile
proseguire con la verifica.
• Alimentare la centrale e verificare che tutti i Led lampeggino
velocemente per qualche secondo.
• Verificare che sui morsetti 1-2 sia presente la tensione di rete e che
sui morsetti 15-16 sia presente una tensione di circa 24Vac; se i
valori non corrispondono togliere subito alimentazione e verificare
con maggior attenzione i collegamenti e la tensione di
alimentazione.
• Dopo il lampeggio veloce iniziale, il Led “OK” segnala il corretto
funzionamento della centrale con un lampeggio regolare con
cadenza di un secondo. Quando sugli ingressi si ha una variazione,
il Led “OK” effettua un doppio lampeggio veloce segnalando che è
stato riconosciuto l’ingresso.
• Se i collegamenti sono corretti, gli ingressi di tipo NC, cioè ALT,
FOTO, FOTO1 devono avere il corrispondente Led acceso. Il Led
di PASSO-PASSO e AUX devono risultare spenti (se presente
FOTO2 e AUX programmato correttamente, il Led AUX deve
essere acceso).
• Verificare che agendo sui dispositivi collegati sugli ingressi si
spengano o si accendano i relativi Led.
2.5) Ricerca arresti meccanici
Terminate le verifiche si può dare inizio alla fase ricerca automatica degli
arresti meccanici, questa operazione è necessaria perché la centrale
A400 deve “misurare” i tempi di durata delle manovre di apertura e
chiusura.
Se la centrale non è mai stata installata, cioè nella memoria della centrale non
c’è ancora nessun tempo valido, la procedura viene attivata automaticamente.
Se invece questa procedura è già stata eseguita per poterla riattivare occorre
prima cancellare la memoria (vedere capitolo “Programmazione – Cancellazione
della memoria”). Per verificare se la memoria contiene dei tempi, spegnere e poi
riaccendere l’alimentazione alla centrale. Se tutti i Led lampeggiano velocemente
per 10 secondi la memoria è vuota; se il lampeggio dura solo 3 secondi, la
memoria contiene già i tempi di lavoro dei motori.
