Funkcjonowanie centrali A400 opiera się na systemie
„amperometrycznym”, który kontroluje obciążenie silników
sterowanych przez centralę. System ten służy automatycznego
wykrycia ograniczników krańcowych i rozpoznania ewentualnych
przeszkód podczas normalnego ruchu (zabezpieczenie przed
zgnieceniem).
Właściwość ta ułatwia instalowanie centrali ponieważ nie
wymagana jest żadna regulacja.
Centrala jest już fabrycznie zaprogramowana według
standardowych ustawień, można jednak prostą procedurą wybrać
bardziej szczegółowe funkcje.
Wartość prądu nie zależy tylko od obciążenia, ale także od innych
czynników: zmiany napięcia, rodzaju silnika, wartości kondensatora
rozruchu, itp... Centrala A400 została przystosowana do silników
montowanych w siłownikach Wingo, inne typy silników mogłyby
spowodować niewłaściwe działanie centrali A400.
2.1) Kontrola wstępna
Przed przystąpieniem do wykonywania jakiejkolwiek czynności
należy sprawdzić, czy brama jest dostosowana do automatyzacji
i czy jest zgodna z normami. Oprócz kontroli opisanej w „Uwagi
dla instalatora”, w tej części przedstawiamy spis poszczególnych
specyficznych testów dla centrali A400.
• „Mechaniczne ograniczniki ruchu” muszą być dostosowane do
zatrzymania jej ruchu i powinny bez problemów pochłonąć całą
energię kinetyczną zatrzymywanego skrzydła.
• Zasilić centralę przewodem 3 x 1,5 mm
2
. Gdy odległość
pomiędzy centralą i łączem uziemienia przekracza 30 m należy
wykonać płytę uziemającą w pobliżu centrali.
• Połączenia niskiego napięcia wykonać przewodami o przekroju
0,25 mm2.
Przy odległościach dłuższych od 30 metrów należy zastosować
przewody ekranowane, oplot uziemić do zacisku centrali.
• Nie wolno wykonywać żadnych połączeń przewodów w
skrzynkach podziemnych nawet gdy są one całkowicie
szczelne.
• Jeżeli centrala jest właściwie zamontowana, wówczas
gwarantuje stopień zabezpieczenia IP55, może być więc
instalowana na zewnątrz.
• Przymocować centralę do powierzchni stałej, płaskiej w
miejscu, które zabezpieczy ją przed uderzeniami i na wysokości
nie niższej niż 40 cm od ziemi do dolnej krawędzi skrzynki.
• Otwory na rury i przewody wykonać w części dolnej pojemnika
(patrz rys. 1 i rys. 1a).
2) Instalowanie

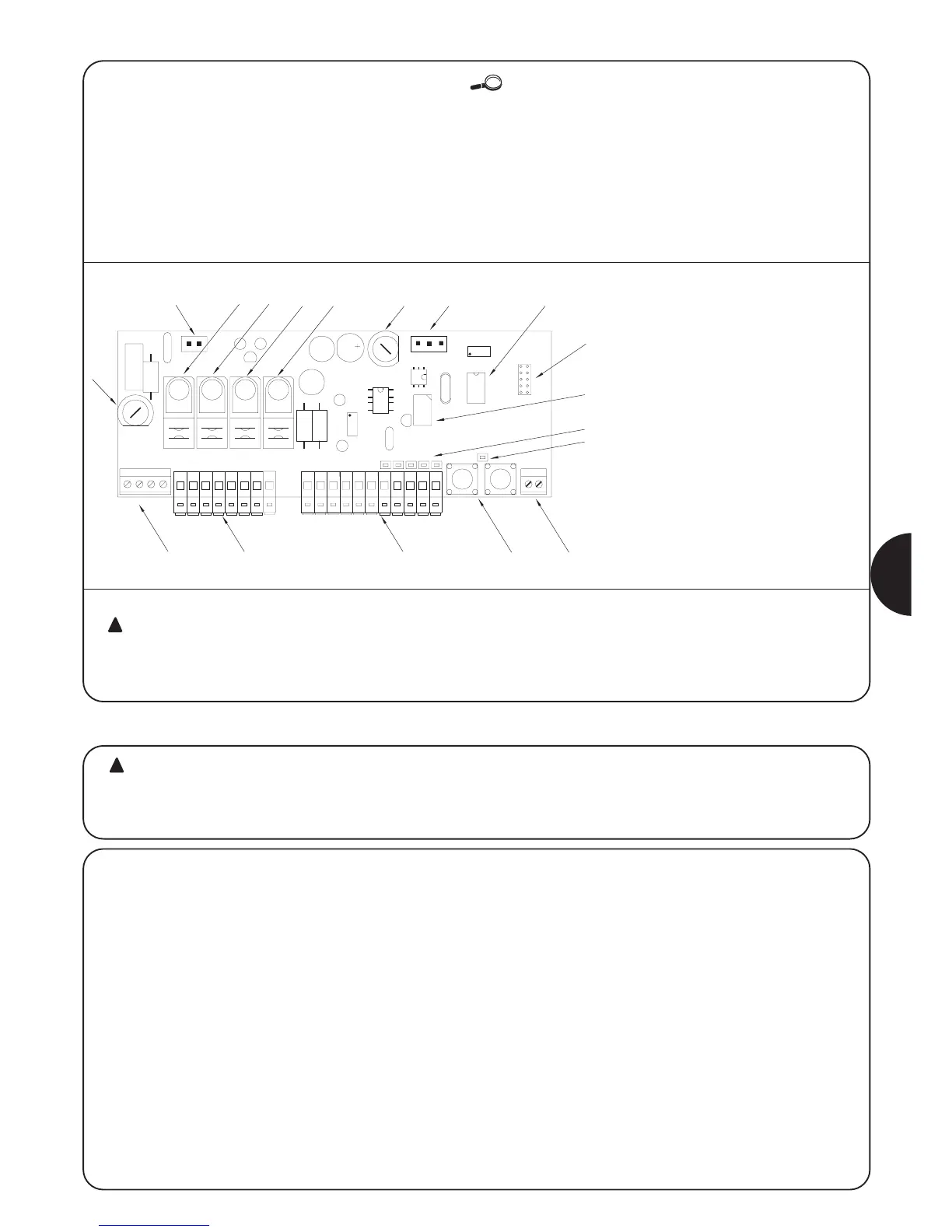

A Uzwojenie pierwotne transformatora
B Przekaźnik Wspólny
C Przekaźnik Otwiera/ Zamyka
D Przekaźnik silnika M1
E Przekaźnik silnika M2
F
Bezpiecznik topikowy niskiego napięcia (500mA)
G Uzwojenie wtórne transformatora
H Mikroprocesor
I Złącze odbiornika radiowego
L Przekaźnik funkcji fototestu
M Diody „Wejść”
N Dioda OK
O Zacisk na antenę radiową
P Przyciski do programowania
Q Zaciski na wejścia - wyjścia
R Zaciski na silniki i lampę sygnalizacyjną
S Zaciski na podłączenie do sieci
T Bezpiecznik topikowy zasilania (5A)
