ALIMENTAZIONE
LAMPEGGIANTE
ANTENNA
APRE
COMUNE
CHIUDE
APRE
COMUNE
CHUDE
COMUNE 24V
24V
0
0
24V (TX FOTO)
SCA 24Vac
ALT (NC)
FOTO (NC)
FOTO 1 (NC)
PASSO PASSO (NA)
AUX (NA)
FOTOTEST
24Vac
23
I

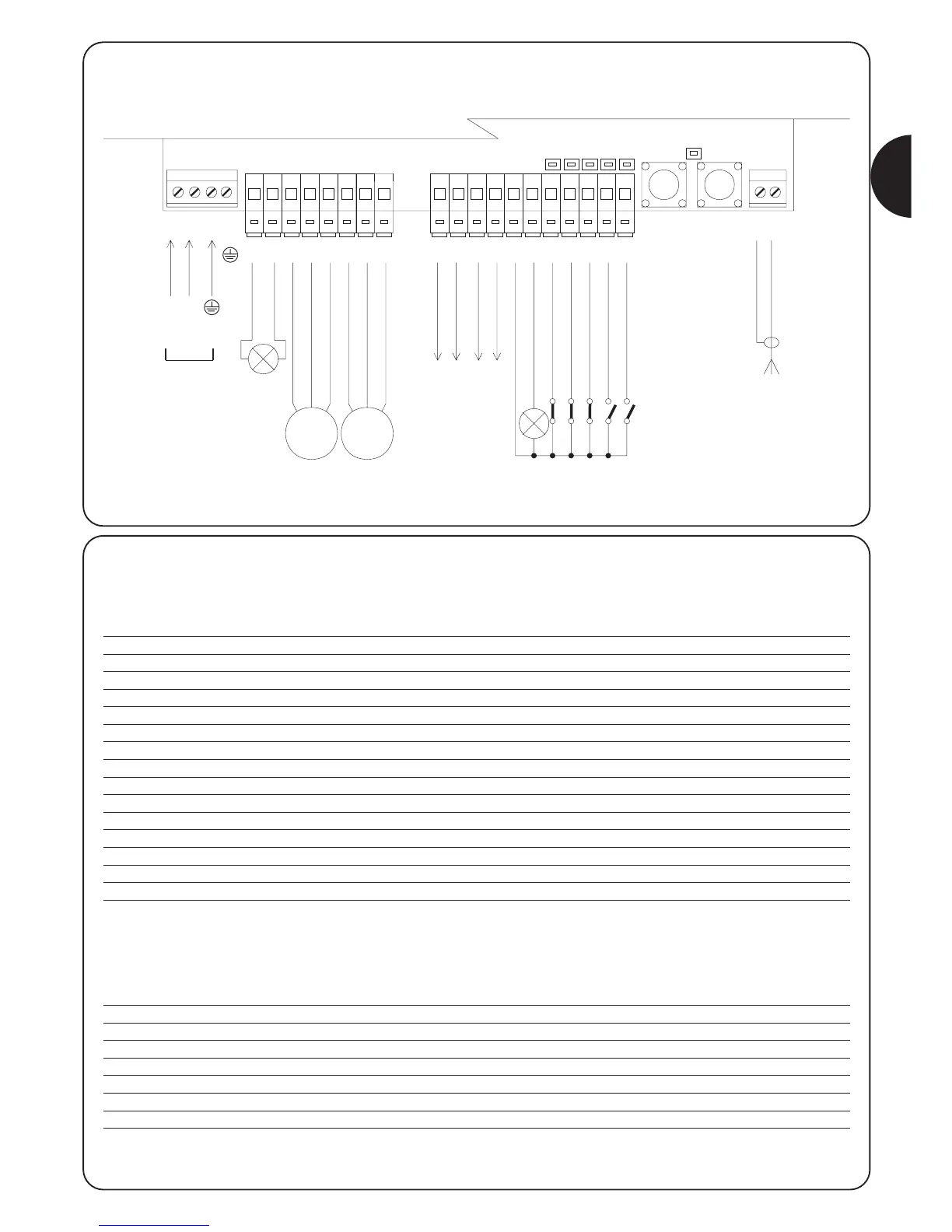

2.4.2) Descrizione dei collegamenti
Riportiamo una breve descrizione dei possibili collegamenti della centrale verso l’esterno
Morsetti Funzioni Descrizione
1÷3 Alimentazione Linea di alimentazione da rete
4 Terra Collegamento a terra dei motori
5÷6 Lampeggiante Collegamento del lampeggiante a tensione di rete (max 40W)
7÷9 Motore 1 * Collegamento del motore M1 (anta inferiore)
10÷12 Motore 2 * Collegamento del motore M2 (anta superiore)
13÷14 Fototest Alimentazione TX fotocellule ( 24Vac max 100mA)
15÷16 24Vac Alimentazione servizi, RX fotocellule, ecc. (24Vac max 150mA)
17 Comune 24 Vac Comune per tutti gli ingressi / uscite
18 SCA Spia cancello aperto (24Vac max 1,5W)
19 ALT Ingresso NC con funzione di ALT (emergenza, blocco di sicurezza )
20 FOTO Ingresso NC per dispositivi di sicurezza (fotocellule, coste pneumatiche)
21 FOTO1 Ingresso NC per dispositivi di sicurezza (fotocellule, coste pneumatiche)
22 PASSO PASSO Ingresso per funzionamento ciclico (APRE STOP CHIUDE STOP)
23 AUX ** Ingresso ausiliario
24÷25 Antenna Ingresso per antenna del ricevitore radio
* Con 2 motori, il primo a muovere in apertura è il motore M2.
La centrale A400 riconosce automaticamente se c’è un solo motore installato che dovrà essere collegato a M2.
** L’ingresso ausiliario AUX può essere programmato in una di queste funzioni (vedere capitolo 4 “Programmazione”):
Funzione Tipo ingresso Descrizione
APRE PARZIALE tipo1 NA Apre completamente l’anta collegata al motore M2
APRE PARZIALE tipo 2 NA Apre le 2 ante fino a metà della corsa
APRE NA Esegue solo la manovra di apre
CHIUDE NA Esegue solo la manovra di chiude
FOTO 2 NC Funzione FOTO 2
ESCLUSO -- Nessuna funzione
Se non diversamente programmato l’ingresso AUX esegue la funzione APRE PARZIALE tipo 1
